矿用卧式离心渣浆泵结构设计

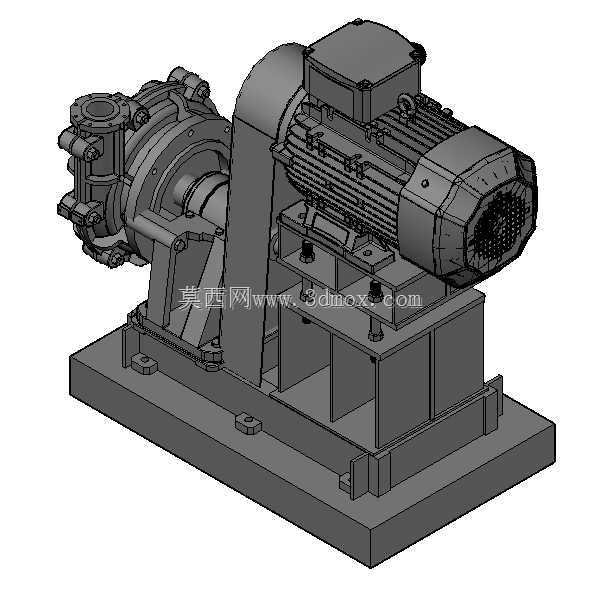

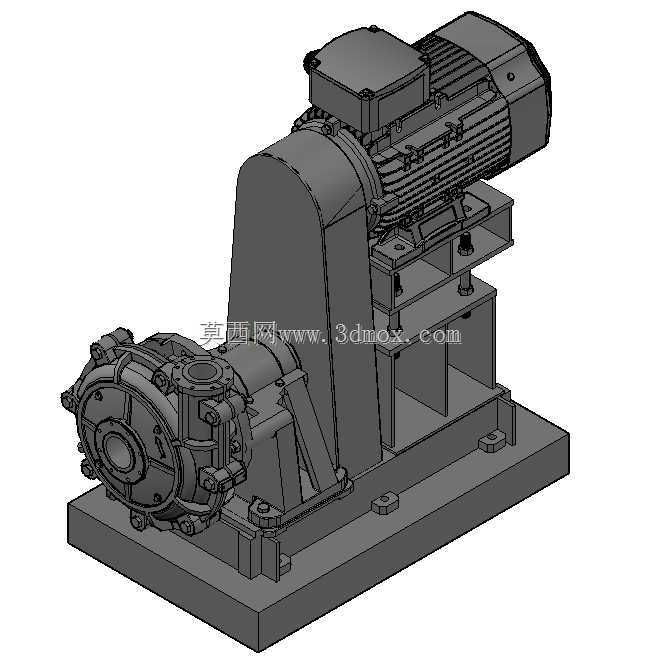

　　该模型还原的是矿用卧式离心渣浆泵的完整装配结构，这类设备主要应用在矿山选矿流程的矿浆输送环节，承担磨矿分级后矿浆的长距离管路输送、尾矿库回送、重介质分选系统的介质循环等工况，也可适配河道清淤、电厂粉煤灰输送等含固体颗粒的流体输送场景，过流部件可根据输送介质的磨蚀性调整材质，应对不同粒径、浓度的固液混合流体输送需求。从结构设计来看，模型完整呈现了泵头总成、传动护罩、驱动电机、公用底座四个核心模块的装配关系，泵头采用双壳结构设计，外侧为承载泵体，内侧为可更换的过流件，包括叶轮、护套、前护板等易损部件，日常维护时无需拆解进出口管路和电机，仅需拆开泵体连接螺栓即可更换内部磨损件，大幅缩短现场停机维护时长。传动端采用皮带传动结构，

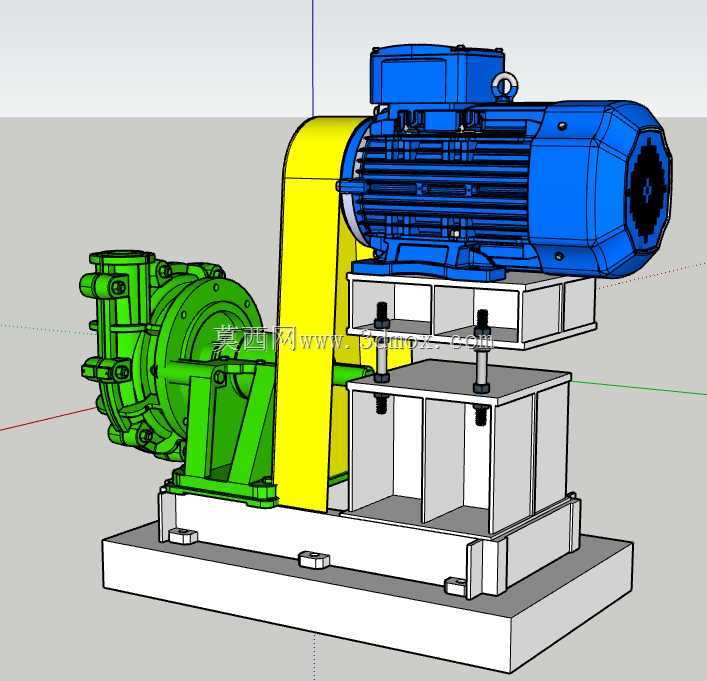

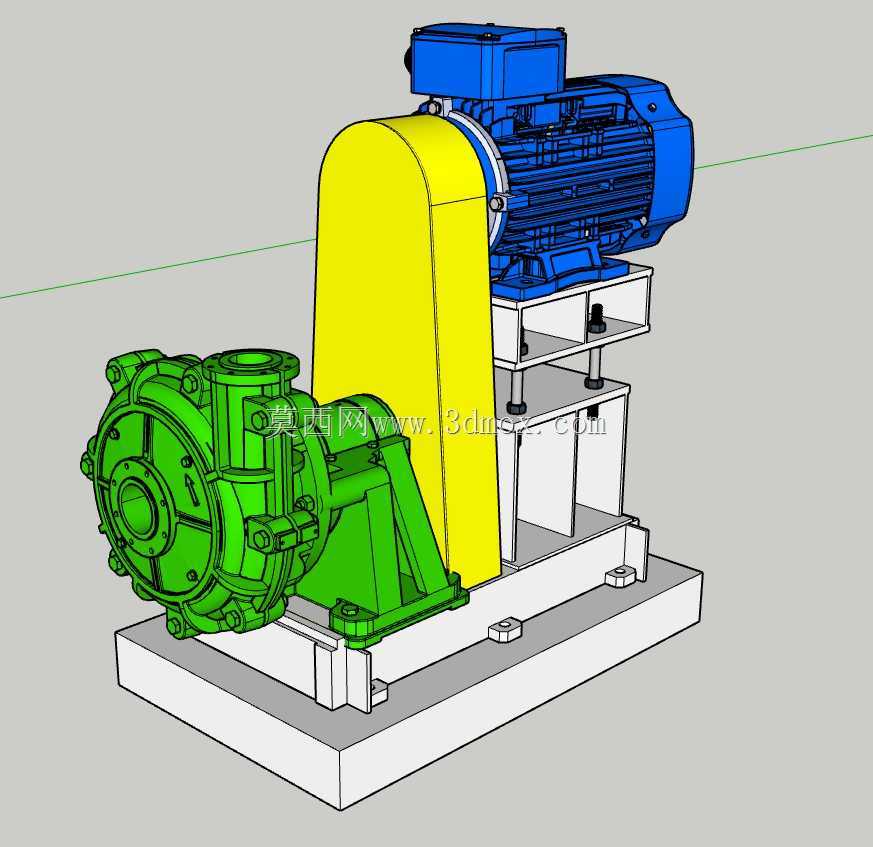

　　黄色护罩完全包覆皮带轮与传动带区域，既避免运行过程中杂物卷入传动副，也能防止现场巡检人员误触转动部件引发安全事故，护罩采用薄钢板折弯成型，通过螺栓固定在底座的安装支架上，拆装便捷。驱动电机选用标准Y系列三相异步电机，通过调节螺栓可调整电机在底座滑轨上的位置，实现传动皮带张紧度的调节，无需额外制作张紧机构，简化了整体结构。公用底座采用型钢焊接后整体加工的工艺，所有安装面一次装夹铣削成型，保证电机轴与泵轴的平行度公差控制在允许范围内，避免皮带偏磨、轴承异常发热等问题，底座上预留的地脚螺栓孔可直接与混凝土基础固定，安装时无需额外制作过渡支架，进出口法兰采用标准化工法兰尺寸，可直接与现场工艺管路对接，减少现场配管工作量。

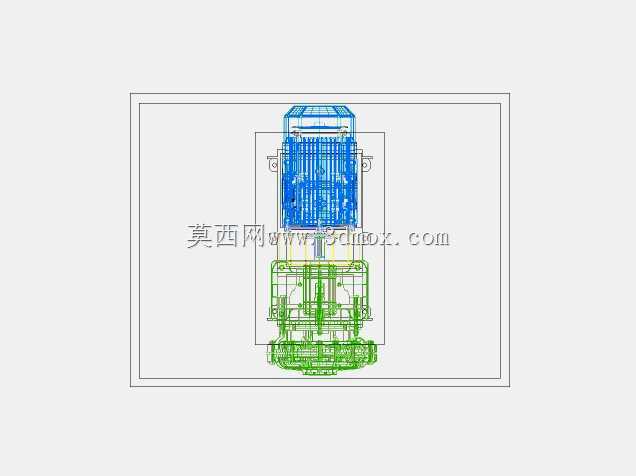

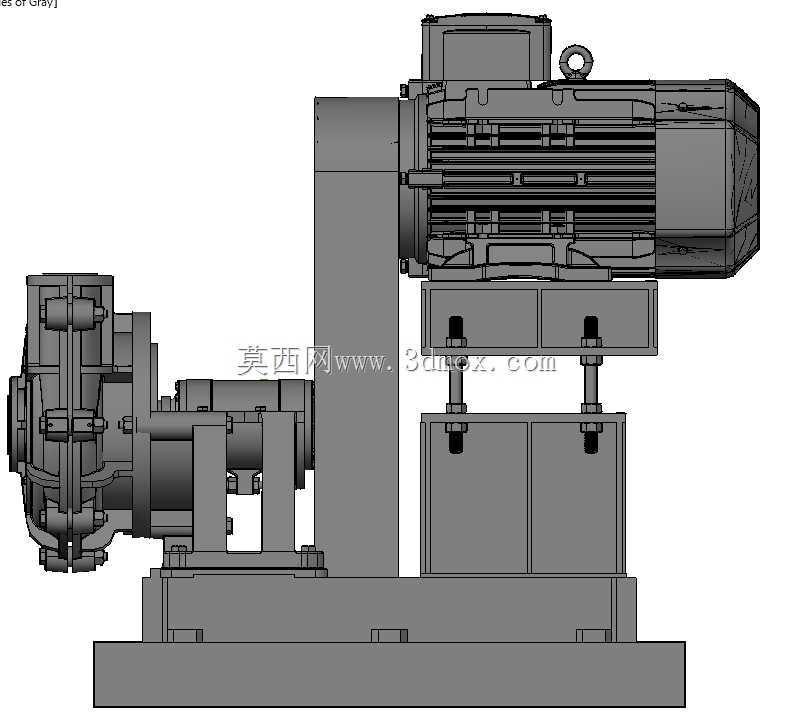

　　建模过程中严格按照实际装配约束关系搭建，所有配合面均保留了合理的安装间隙，转动部件与固定部件之间预留了足够的安全距离，可直接用于生成工程图、指导现场安装调试，也可作为同类型渣浆泵改型设计的基础参考模型，调整过流部件尺寸即可适配不同流量、扬程的工况需求。
