带机械臂轮式伺服移动作业机器人结构

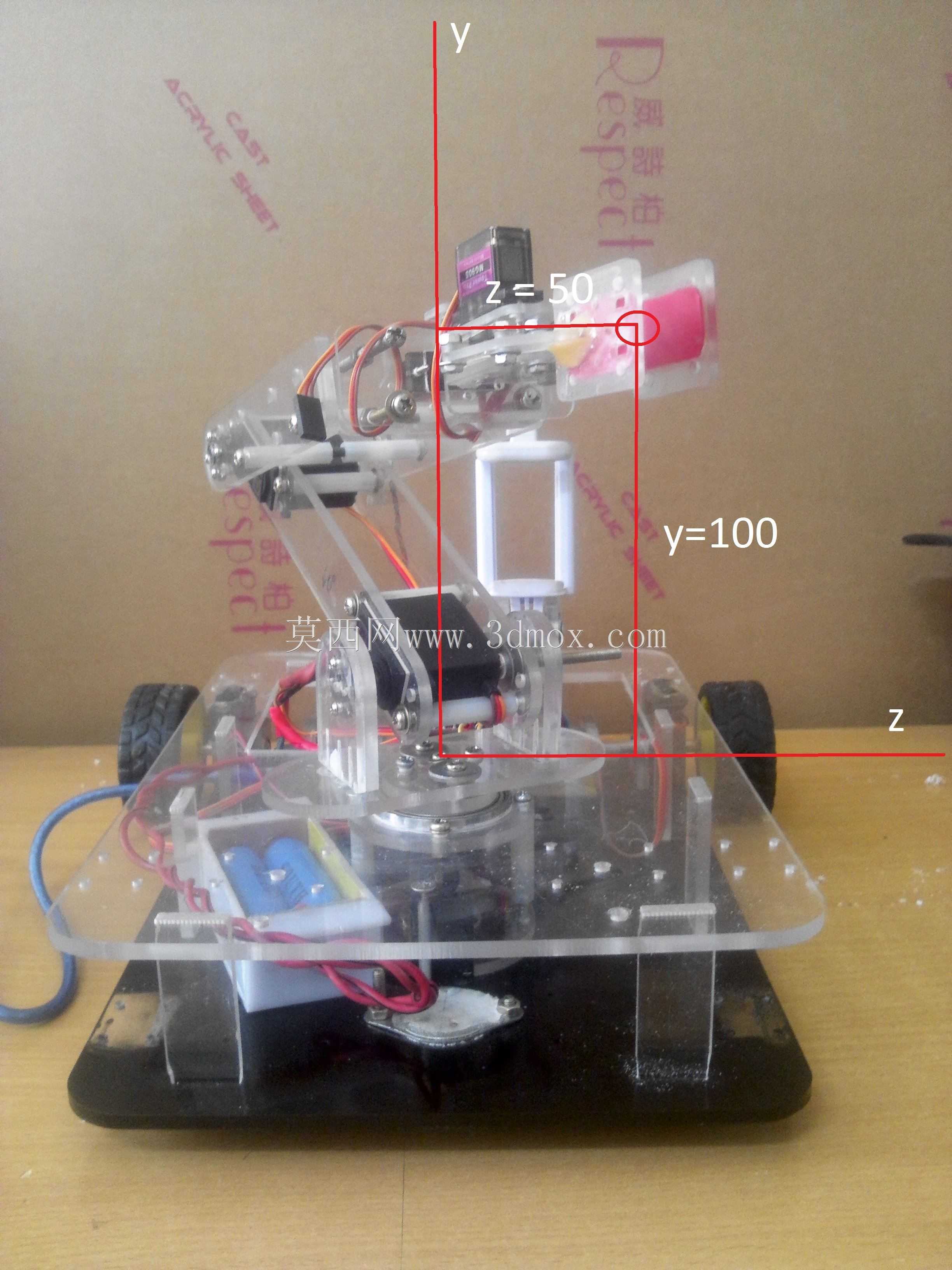

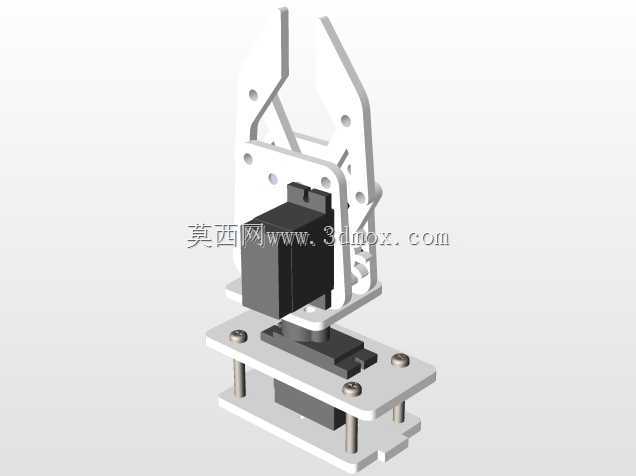

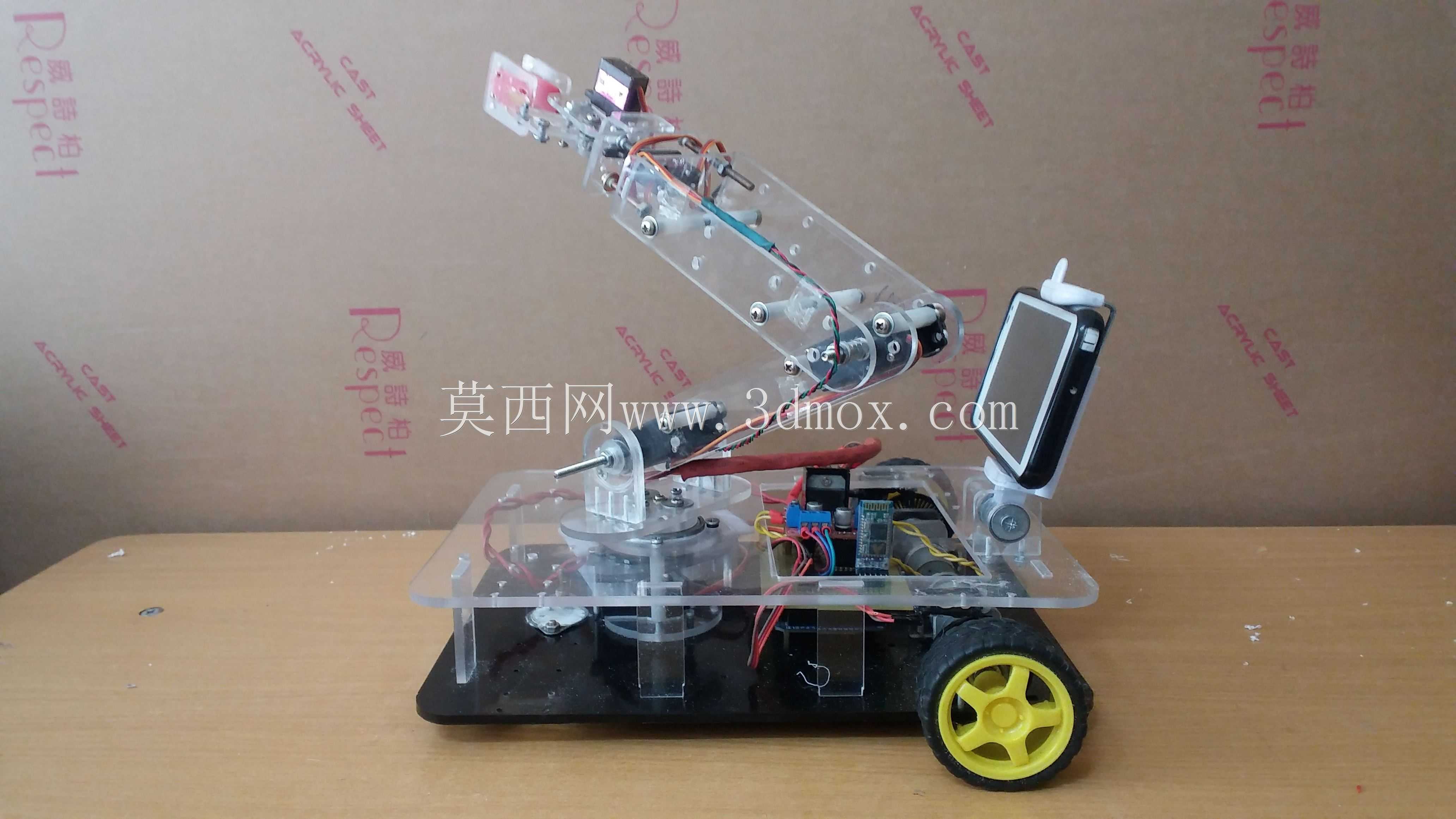

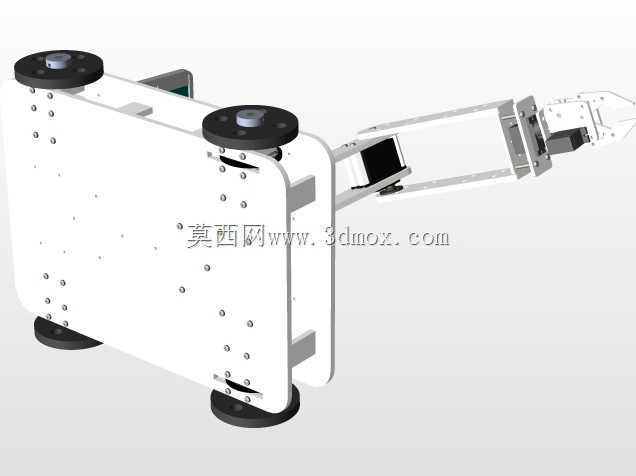

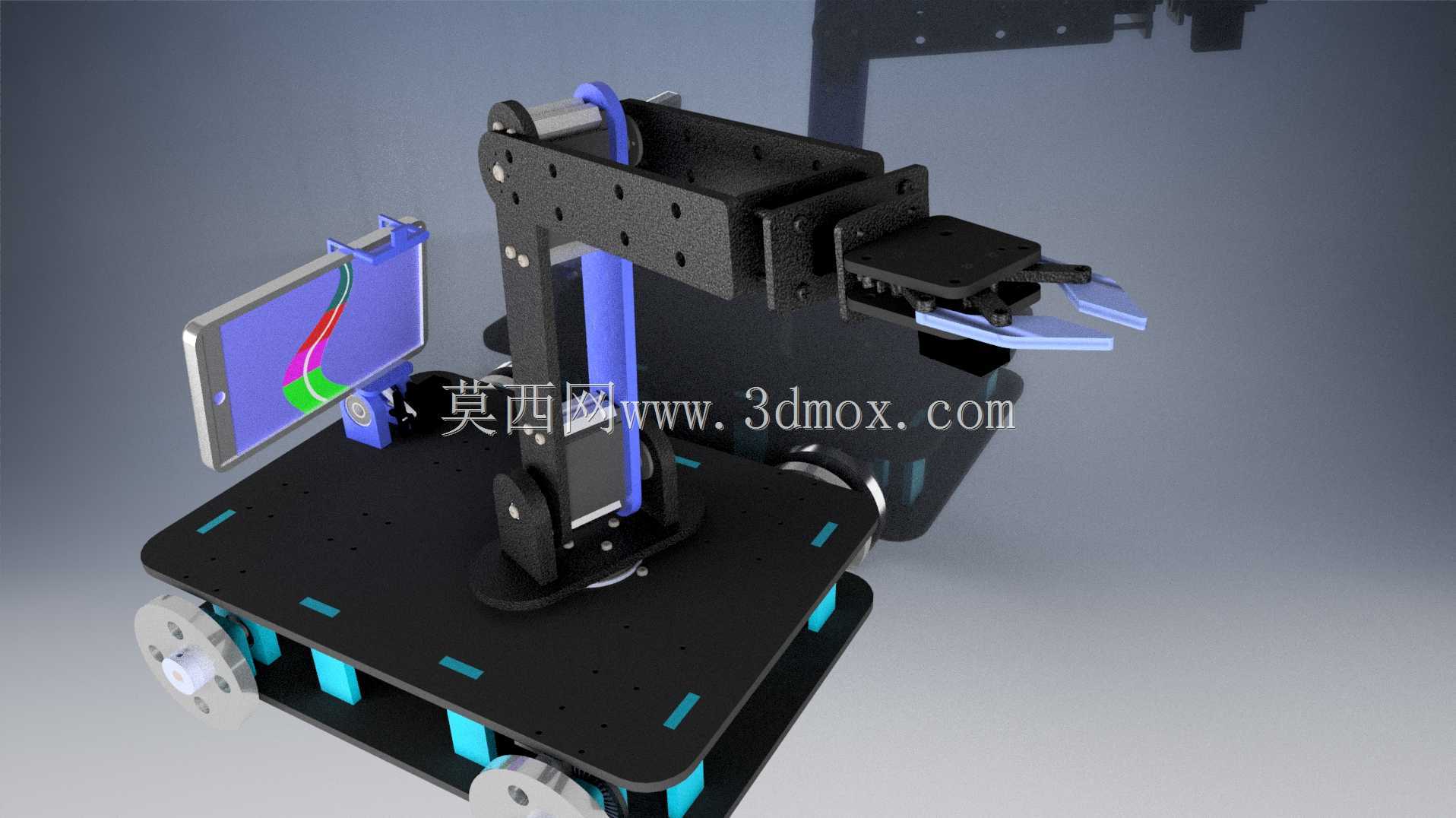

　　该轮式伺服作业机器人采用轮式移动底盘搭配多自由度伺服机械臂的组合构型，底盘部分选用差速驱动布局，单轮配套防滑橡胶轮体搭配黄色轮毂结构，可在平整室内硬质地面实现灵活转向与定点停靠，底盘上层采用透明亚克力板材作为安装基板，所有电控元件、接线端子、驱动模块均直接固定在基板表面，既方便调试阶段的线路排查与元件更换，也能直观呈现内部走线布局，适合教学演示与原型验证场景使用。机械臂部分采用多关节串联构型，关节处全部采用伺服舵机作为驱动元件，臂段结构采用轻量化透明板材加工，可实现水平方向旋转、多段俯仰的复合动作，末端预留执行器安装接口，可根据作业需求更换夹爪、吸盘、检测探头等不同末端工具，覆盖小物件搬运、定点采样、视觉识别定位等多种作业需求。

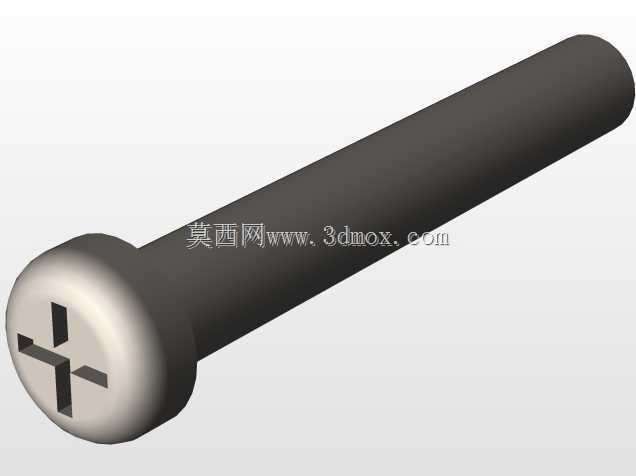

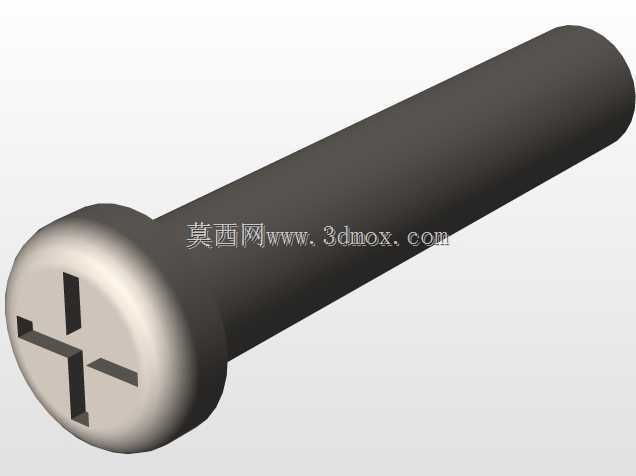

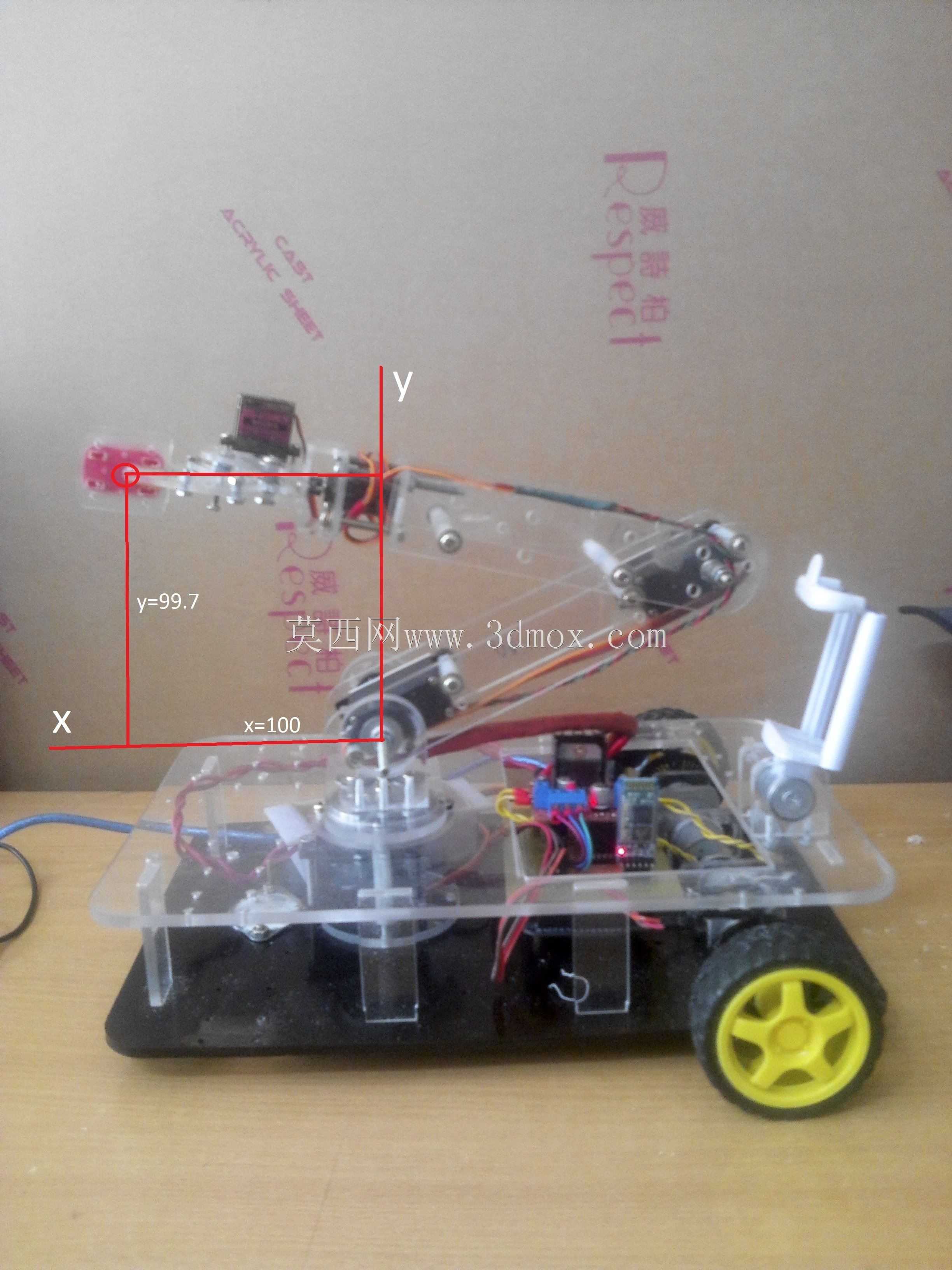

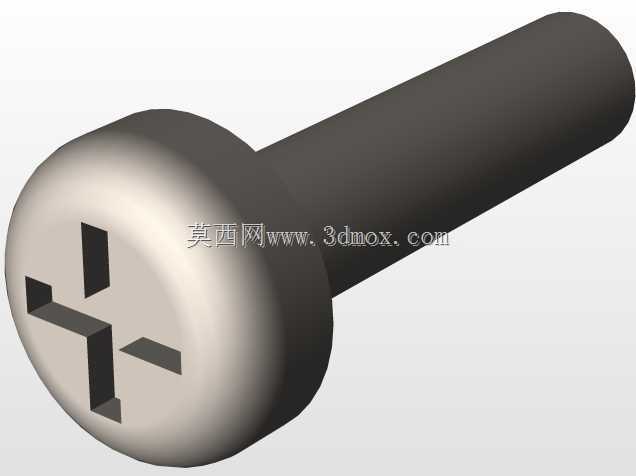

　　从设计思路来看，该结构优先考虑原型验证阶段的拆装便利性，所有结构件均采用平板切割加工工艺，无需复杂的曲面加工与定制开模，紧固件全部采用通用标准件，研发阶段可快速调整臂段长度、关节安装位置，快速验证不同臂展范围下的负载能力与运动精度。安装边界方面，底盘整体长宽尺寸控制在常规桌面可容纳范围内，机械臂完全收拢时整体高度不会超出底盘上方过多空间，机械臂完全伸展时水平作业半径可覆盖底盘周边一定范围的环形区域，垂直方向可抬升足够高度完成桌面层级的取放作业，运动过程中需注意臂段与底盘边缘的干涉问题，设计时已在关节处预留足够的转动间隙，避免大角度转动时臂段与底盘安装的电控元件发生碰撞。实际应用场景中，这类结构常被用于高校机器人教学实验、

　　小型仓储点位物料转运、室内环境定点巡检作业，搭配视觉模块后可完成颜色识别、形状分拣等典型教学实验任务，也可作为二次开发的基础移动平台，加装不同传感器后拓展更多定制化功能。结构设计上充分考虑了原型迭代的需求，所有舵机安装位都预留了调节余量，可根据实际负载需求更换不同扭矩规格的伺服元件，底盘下方预留了电池安装空间，可脱离外接电源实现独立移动作业，接线部分采用分色布线方式，动力线与信号线分开排布，减少信号干扰对伺服控制精度的影响。
