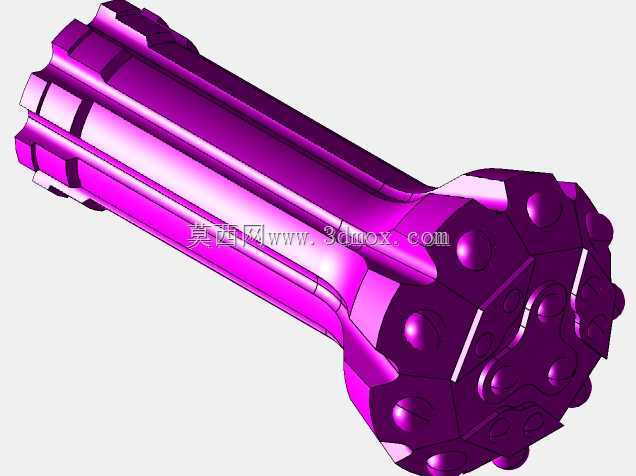

五轴加工训练用冲击器钻头结构模型

　　这款钻具结构模型，主要面向五轴加工实操训练场景搭建，还原了潜孔冲击钻头的完整实体特征，能帮助操机人员快速掌握多轴联动加工中异形曲面、空间分布柱面、多工位特征的装夹与走刀逻辑。从实际工程应用来看，这类钻头是矿山凿岩、基础工程锚固、地质钻探作业里的核心消耗部件，工作时需要配合冲击器传递高频冲击载荷，同时跟随钻杆完成回转切削，端面的球齿硬质合金柱承担破岩功能，柱身的花键结构负责和冲击器内缸配合传递扭矩，侧面的通槽则承担排渣与气路导通的作用。设计这款训练模型时，特意还原了真实钻头的所有加工难点特征：端面球齿安装孔采用空间角度分布，每个孔的轴线与钻头中心轴线存在不同倾角，需要五轴摆头才能完成一次装夹加工，避免多次装夹带来的位置度误差；

　　柱身的花键齿形采用大螺旋升角设计，齿侧与齿根的过渡圆角完全匹配实际加工的工艺要求，能让训练者练习多轴联动铣削时的刀轴控制，避免加工中出现撞刀、过切问题；钻头尾部的连接螺纹段做了等比例还原，螺纹收尾处的退刀槽、端面倒角都做了特征保留，能覆盖轴类零件车铣复合加工的全流程工艺练习。从安装边界来看，模型还原的钻头外径适配常规90-110mm孔径的凿岩作业，柱身长度与冲击器的配合行程完全匹配，花键的配合公差按照实际滑配要求做了特征预留，端面球齿孔的深度、孔径都和真实硬质合金齿的安装尺寸一致，训练者在完成模型加工后，还可以模拟实际装配流程，验证加工尺寸的配合精度。不同于简化的教学模型，这款模型的所有曲面过渡、棱边倒角、应力卸荷槽都做了1:

　　1还原，比如钻头头部与柱身衔接处的大圆角过渡，是实际产品中为了避免应力集中、提升钻头抗冲击寿命做的结构设计，训练者在编程时需要合理规划曲面走刀路径，保证圆角处的表面粗糙度符合要求；柱身的排渣槽采用变深度设计，靠近头部的槽深更大，方便岩屑快速顺着气路排出，槽底的圆弧过渡也完全还原，能练习五轴加工中变深度槽的分层铣削工艺。对于刚接触五轴加工的操作人员来说，用这个模型做训练，能快速掌握多轴加工中坐标系设定、刀轴倾角控制、碰撞检查、后处理验证等核心技能，所有特征都来自实际量产的钻具产品，没有冗余的非加工特征，训练内容能直接对接实际生产中的零件加工需求，避免实训内容和实际生产脱节的问题。
