龙门式熔融沉积立体3D打印设备结构

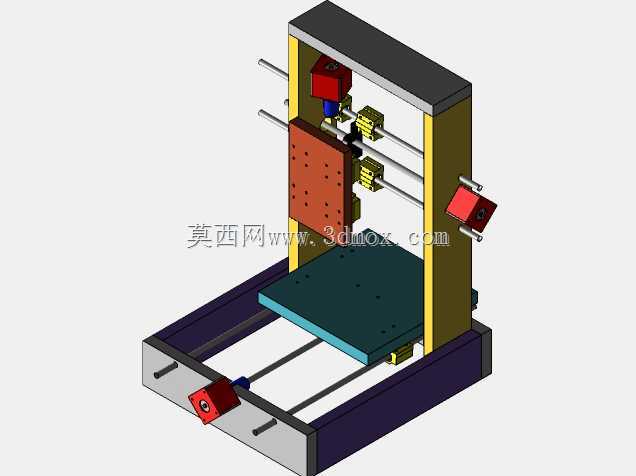

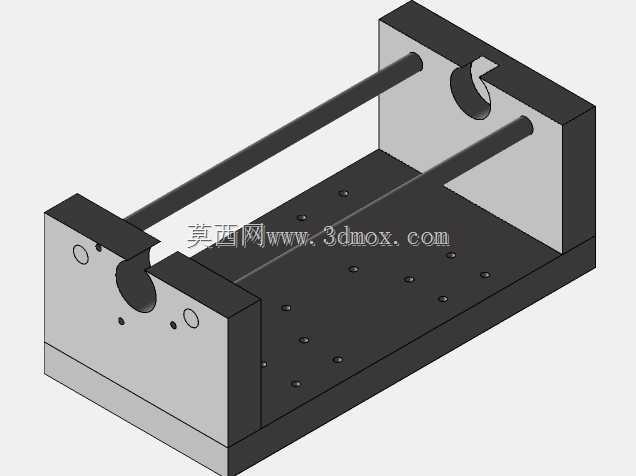

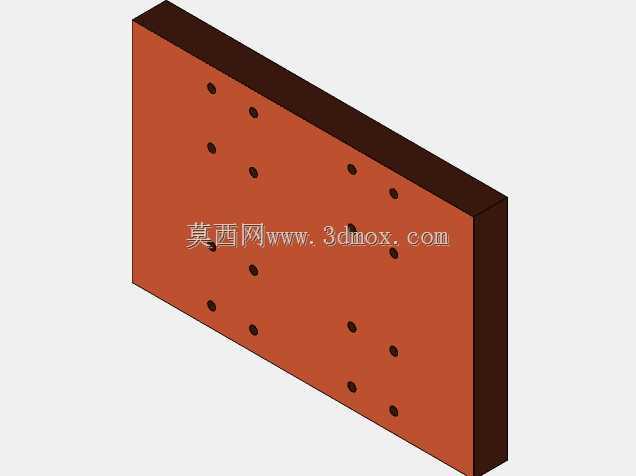

　　这款龙门架构的熔融沉积成型设备，核心面向桌面级小批量定制零件生产场景，可覆盖创客打样、教学实训、小型工坊非标零件制作的日常使用需求，能完成PLA、ABS等常见热塑性耗材的逐层堆叠成型作业。从结构设计逻辑来看，设备采用经典的双立柱龙门布局，两根平行光轴作为X向运动的导向支撑，打印头挂载在X向滑座上，通过同步带传动实现横向走刀；Y向运动集成在底部基座，成型平台沿Y向光轴完成前后进给，Z向则通过立柱侧的传动组件带动X轴整体升降，这种运动拆分方式能将Z向负载集中在立柱结构上，避免平台抬升带来的承重晃动问题，有效提升层高控制的稳定性。设备的成型平台采用平板式结构，表面预留了多个安装定位孔，可直接粘贴美纹纸、铺设磁吸平台贴膜或者加装玻璃面板，

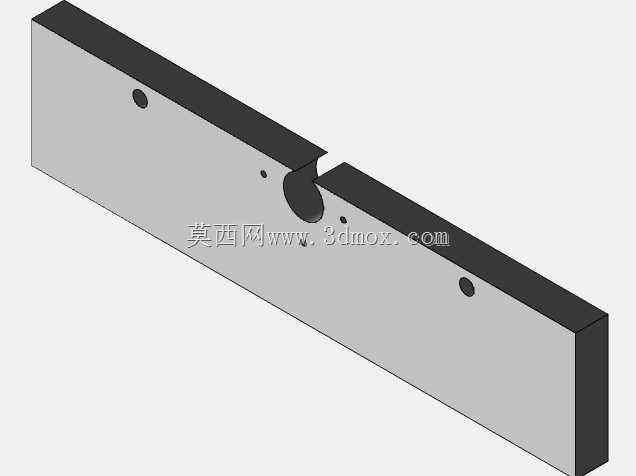

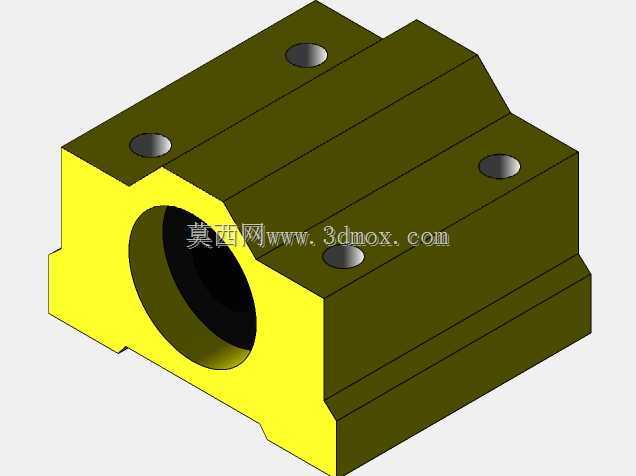

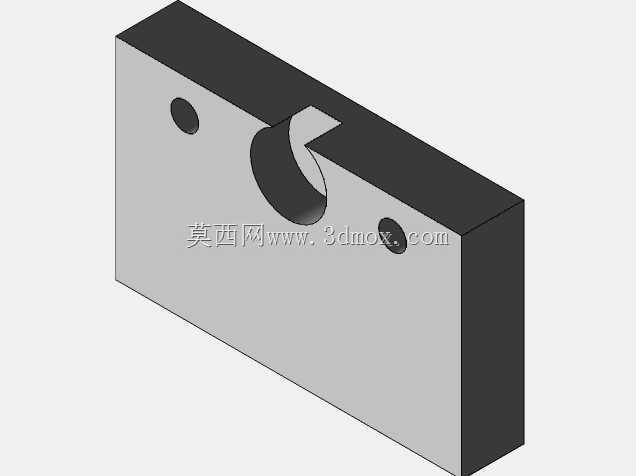

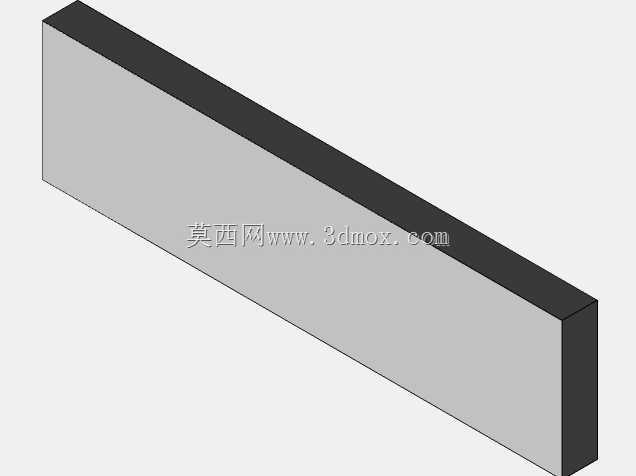

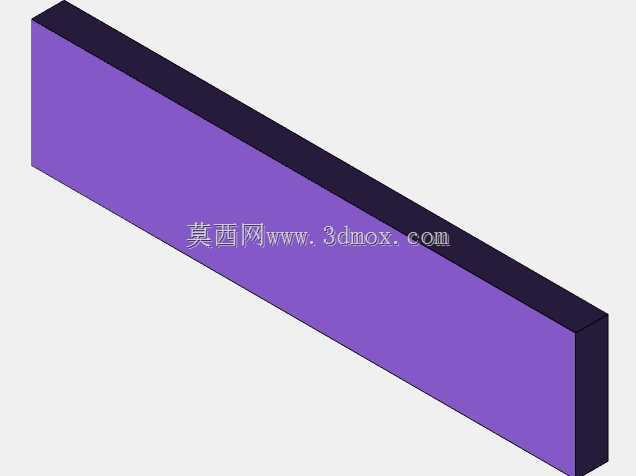

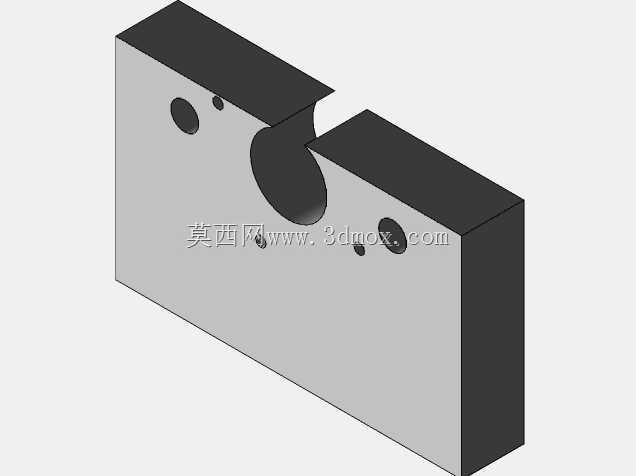

　　适配不同耗材的附着需求，平台调平可通过边角的调节件完成，操作门槛较低，适合非专业运维人员快速上手。打印头部分集成了加热块、散热鳍片与进料齿轮组，耗材从顶部导入后，经过喉管输送到加热腔熔融，再通过喷嘴挤出到成型面上，侧方预留的走线槽可规整加热线、温控线的排布，避免运动过程中线路拖拽干涉。从安装边界来看，设备整体为立式矩形布局，底部基座的长宽尺寸控制在桌面设备常规范围内，不需要额外的落地安装空间，放置在标准工作台面上即可使用，后侧预留的耗材架安装位可挂载1kg标准耗材卷，不需要额外设置独立的耗材放置区域。结构设计上大量采用标准光轴、锁紧块、同步轮等通用传动配件，后期维护更换配件的成本较低，各运动轴的限位开关安装位都做了预留，可直接加装光电或者机械限位，避免运动超程撞机。框架部分采用板材拼接结构，兼顾了结构刚性与组装便捷性，不需要复杂的焊接工序，通过螺栓锁紧即可完成整体框架的装配，适合小批量组装生产。
