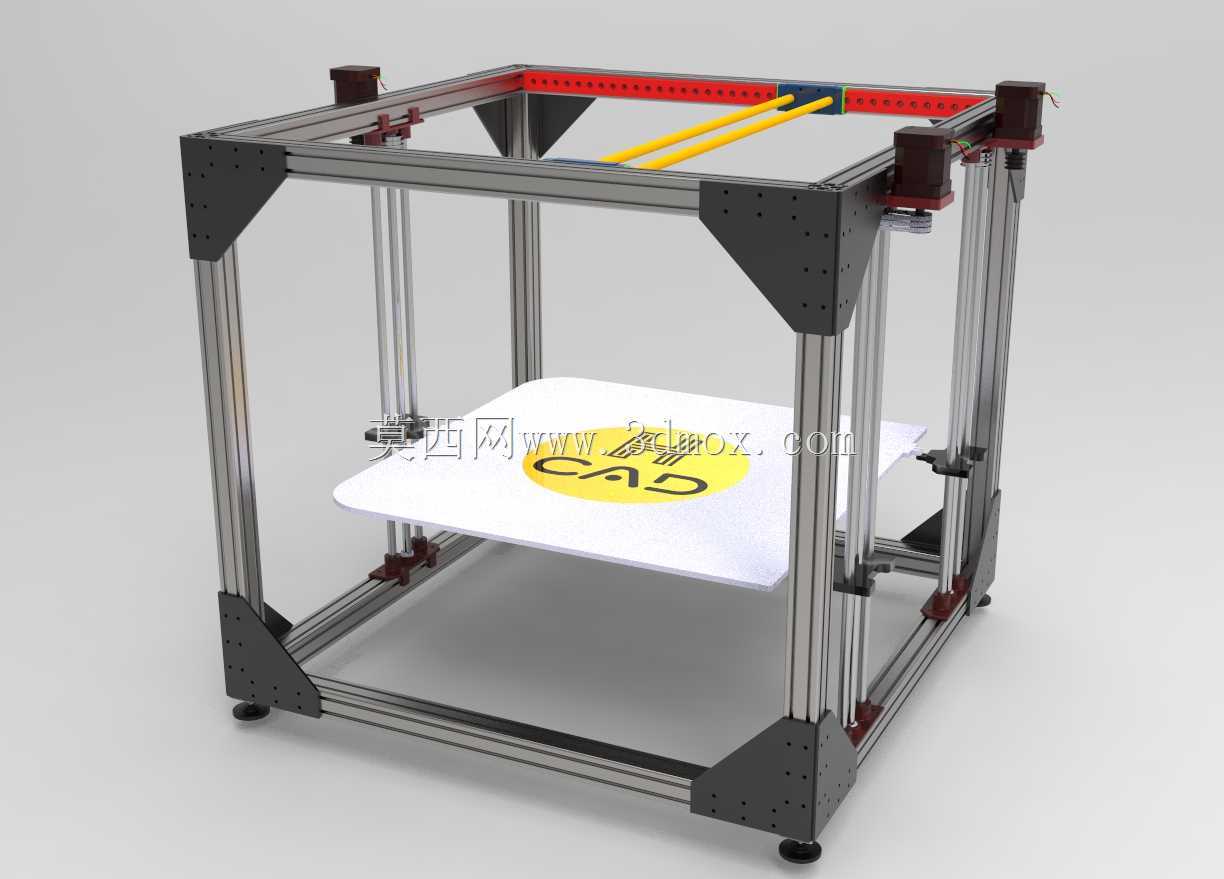

铝型材框架CoreXY结构桌面级3D打印设备

　　这款CoreXY架构的桌面级3D打印设备，核心采用工业铝型材搭建整体承载框架，型材连接处通过定制角码与紧固件实现刚性连接，相比传统亚克力或钣金折弯机架，铝型材的截面惯性矩更高，能在高速运动工况下降低整机共振幅度，避免打印过程中因机架震颤导致的层纹偏移、边角虚接等常见问题。框架的竖向型材预留了全行程的安装槽位，Z轴运动组件可沿槽位调整上下限位，适配不同高度的打印作业需求，横向型材的连接位置经过受力校核，顶部横梁承担X/Y轴传动组件的全部载荷，横梁上的安装孔位采用等间距排布，方便后期加装自动调平传感器、耗材断料检测模块等拓展配件。

　　从实际应用场景来看，这类设备多用于小批量定制零件打样、创客空间创意作品制作、教学场景下的增材制造实操训练，也可满足小型工作室的功能性零件试制需求。CoreXY的传动结构区别于传统的十字轴运动方案，两个步进电机均固定在机架顶部而非运动部件上，大幅降低了运动部分的负载重量，让打印头在XY平面内的高速移动更加平稳，空行程移动速度可提升至常规i3结构设备的1.5倍以上，同时减少了运动惯量带来的定位误差。传动带采用交叉排布的走线路径，通过顶部的惰轮组实现张力恒定，设备组装时可通过调整惰轮安装座的位置张紧同步带，避免长期使用后皮带松弛导致的尺寸精度偏差。

　　打印平台采用平板式承载结构，平台下方预留了加热模块的安装空间，可根据打印耗材类型选配不同功率的加热床，平台与Z轴升降滑台的连接采用多点可调式固定结构，安装时可通过调节固定点的螺丝高度完成平台水平度校准，保证首层打印时喷嘴与平台表面的间距均匀一致。设备的底部支撑脚采用可调式橡胶脚垫，既可以抵消放置平面的平整度误差，也能吸收部分运动过程中产生的振动，进一步提升打印过程的稳定性。

　　设计过程中充分考虑了组装与维护的便捷性，所有型材的槽口均采用标准欧标铝型材规格，配套的紧固件、滑块配件均为通用标准件，后期更换配件无需定制特殊规格零件；电气走线可沿铝型材的内置槽位布置，通过线槽盖板将线缆完全收纳在型材内部，既避免了运动过程中线缆与传动部件发生干涉，也让整机外观更加整洁。设备的安装边界经过优化，整体占用的桌面空间与常规台式电脑主机相当，不需要额外预留过多的操作空间，日常维护时仅需拆卸侧面的少量紧固件即可接触到内部的传动组件与电气模块，降低了后期运维的操作难度。

　　在功能特性上，该结构的设备可适配PLA、ABS、PETG等多种主流3D打印耗材，打印头的安装座采用通用兼容设计，可更换不同口径的喷嘴以适配不同打印精度与打印速度的需求，比如使用0.2mm喷嘴可实现精细模型的高精度打印，使用0.6mm喷嘴可提升大尺寸模型的打印效率。框架的开放式结构便于实时观察打印过程中的耗材挤出、层间粘结状态，出现打印故障时可快速按下急停装置中断作业，减少耗材浪费与设备损坏风险。Z轴传动采用双丝杆同步驱动结构，相比单丝杆驱动方案，平台升降过程中的倾斜量更小，大尺寸平台升降时的平稳性更优，可保证大尺寸模型打印过程中每层的Z向定位精度一致，避免出现层厚不均的问题。
