滚子链链轮传动组件结构设计

　　这套链传动结构在轻工输送线、农机动力传递、机床辅机进给机构里都很常见，核心是靠链轮齿与滚子的啮合来传递扭矩，相比带传动不会出现打滑丢转，相比齿轮传动对安装距的容错空间更大，两轴中心距较大的工况下用它能省掉多级齿轮的复杂排布。

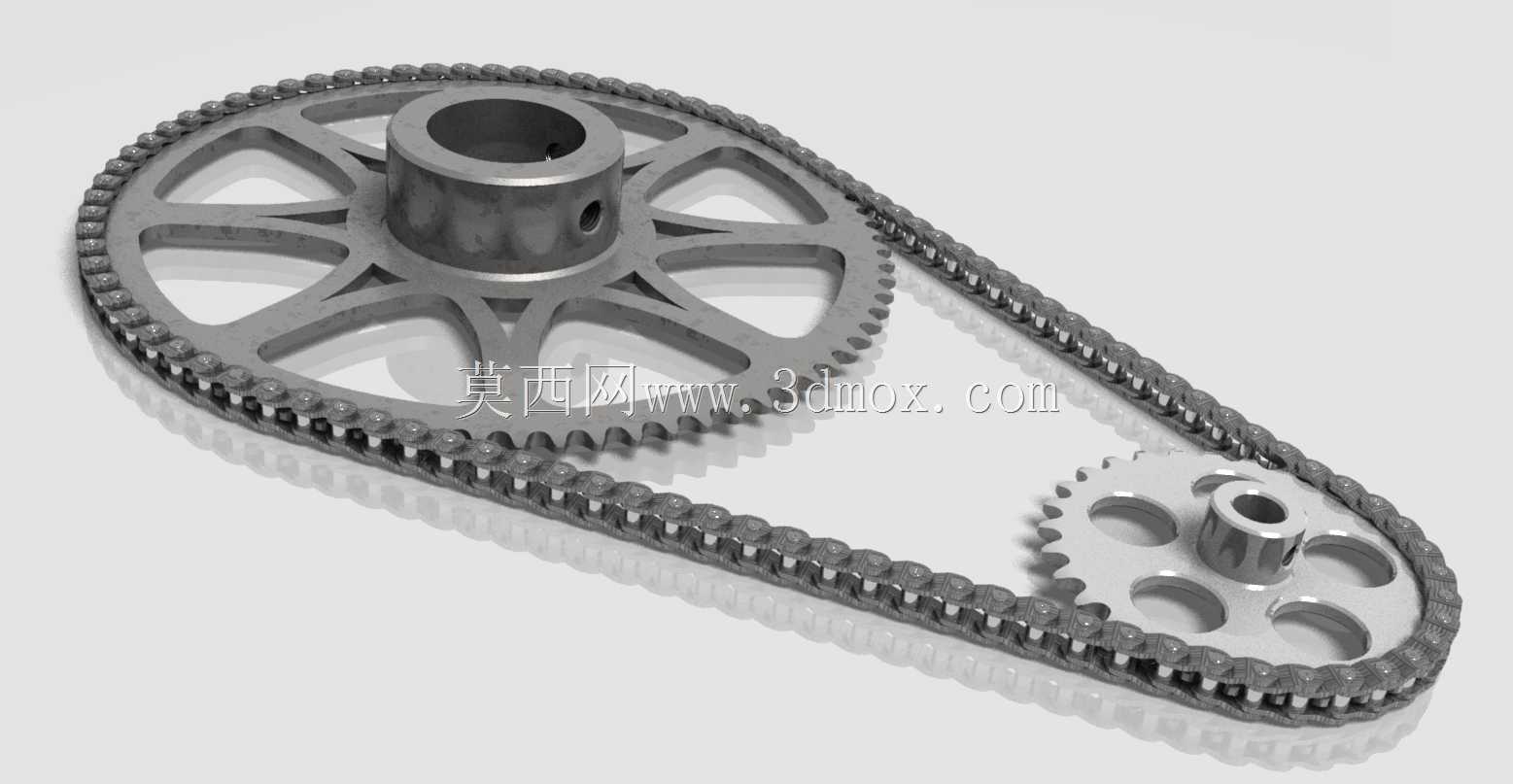

　　建模时先把大小两个链轮的分度圆定死，齿形按常规滚子链参数走，齿沟圆弧要贴合滚子外径，避免啮合时出现硬接触卡滞。大链轮做了辐条式镂空，不是单纯为了减重——整圈实心轮盘在高速运转时惯量太大，启停瞬间会对电机轴造成冲击，六根辐条的排布在保证轮缘刚性的同时，把转动惯量压到合理区间，轮毂处预留了键槽和紧定螺钉孔，和输出轴装配时能同时实现周向固定和轴向锁止。小链轮齿数少，直接做成辐板式，四个均布的通孔既方便穿螺栓锁紧轮毂，也能在运转时顺带带起周边气流，给啮合区散掉一部分摩擦热。

　　链条部分是逐节拼接的滚子链结构，内外链板依次铰接，滚子可以自由转动，和链轮齿接触时是滚动摩擦而非滑动摩擦，长期运行磨损量更小。建模时特意把链条张紧度调到合理范围：太松会在运转时出现跳齿，太紧则会加剧销轴和链轮齿的磨损，实际装机时两轴中心距还要预留张紧调节余量，一般可调范围控制在中心距的2%到4%之间。

　　安装边界上要注意，两个链轮的端面必须共面，偏差过大会导致链条侧面和轮齿发生偏磨，严重时直接脱链。轮毂的轴向伸出长度要匹配安装墙板的厚度，键槽的位置要对应轴上的键槽方位，紧定螺钉要顶在轴的凹槽平面上，不能直接顶在光轴表面，不然运转震动后容易松脱。大链轮的轮缘外径到周边机架的安全间隙至少留10毫米以上，避免运行中链条抖动剐蹭护罩。

　　从选型角度看，小链轮齿数选得少会让传动不均匀系数变大，动载荷升高，这套结构里小链轮齿数取了常用的中低值，适合中低速重载的传递场景，大链轮齿数也没超过上限，避免铰链磨损后节距伸长出现跳齿掉链的问题。整个组件的三维建模把啮合配合关系完全还原，结构工程师做布局时可以直接参考两轴的中心距范围、轮毂安装尺寸，也能据此推导护罩的外形尺寸，不用再重新核算齿形啮合的干涉问题。
