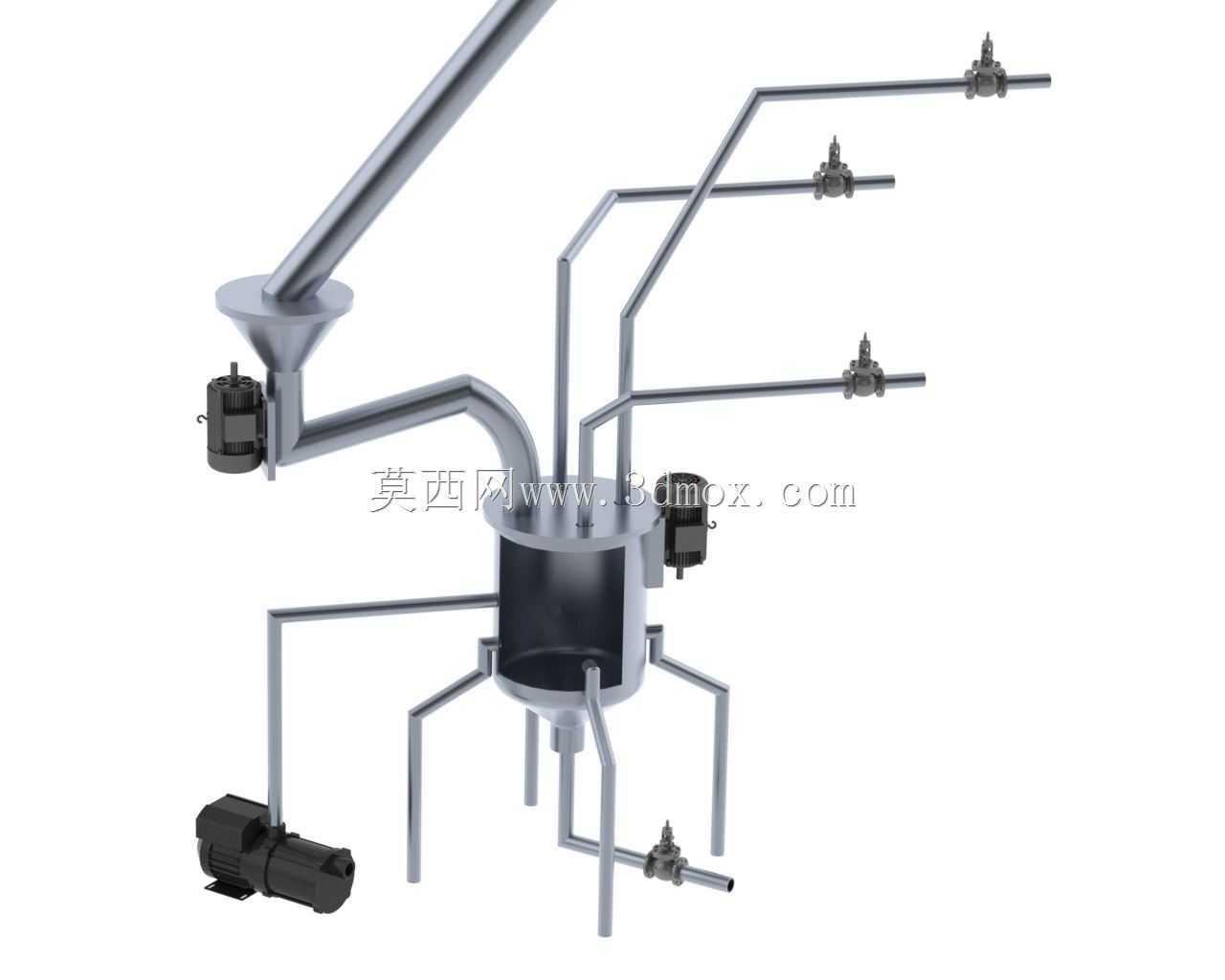

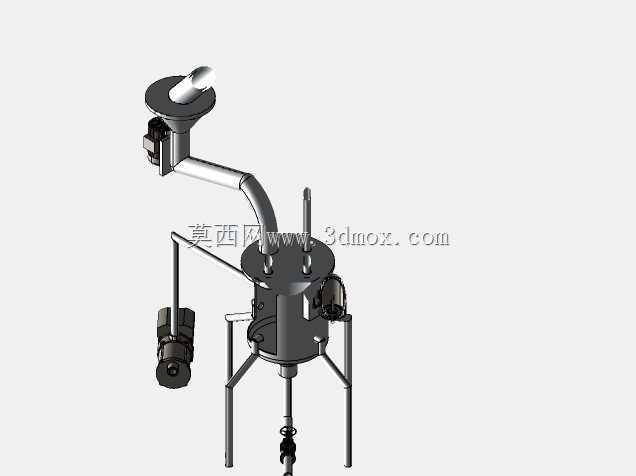

　　这套结构主要面向粉体、流体混合工况的物料中转分配场景，常见于精细化工、食品配料、制药原料预处理工段，承担物料暂存、多管路分流输送、在线混合的核心功能。主体立式储料腔采用支腿式支撑结构，四条支腿向外倾斜布置，预留出底部动力元件与出料管路的安装操作空间，支腿底端预留安装孔位，可直接通过膨胀螺栓固定于车间钢平台或混凝土地面，安装时需保证腔体垂直度偏差不超过千分之二，避免内部物料架桥残留。顶部斜向进料管采用大倾角设计，减少粉体物料输送过程中的堵料风险，进料端可直接对接气力输送管道或螺旋出料端，无需额外增设转接料斗。腔体侧面引出四路不同高度的分支管路，每路支管均配置独立截止阀，可根据工艺需求单独控制对应支路的通断与流量，

　　支管末端采用标准法兰接口，可快速对接下游反应釜、计量罐或包装设备的进料端，不同高度的支管设计可实现不同料位下的物料取料，适配分层取料、多线并行供料的工艺需求。腔体底部配置驱动式搅拌组件，电机采用卧式侧装结构，通过联轴器直接驱动腔体内的搅拌桨，避免轴封处的物料泄漏，搅拌转速可根据物料特性调整，针对易架桥的超细粉体可搭配偏心搅拌结构，破坏物料拱结。底部出料口配置控制阀与短节出料管，可在停机状态下排空腔体内残留物料，方便设备清洗与物料更换。整套结构的管路走向经过弯折半径优化，所有管路弯折处均采用大圆弧过渡，减少物料输送过程中的阻力与残留，阀件安装位置预留了足够的扳手操作空间，日常维护时无需拆卸周边管路即可完成阀件更换。建模过程中对所有配合面做了公差匹配，法兰连接面、阀件安装位均预留了密封件安装槽，可适配橡胶、四氟等不同材质的密封垫片，满足不同物料的耐腐蚀、卫生级要求。
