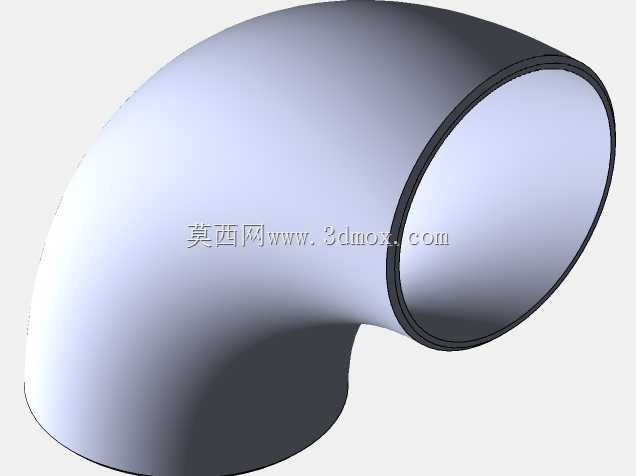

八英寸90度对焊弯头管件结构设计

　　在石油化工、市政给排水、天然气输送以及工业循环水系统中，管道走向经常需要在有限空间内完成垂直或水平方向的转折，90度弯头正是承担这一功能的核心承压管件。本模型呈现的是一款8英寸规格的长半径90度弯头，两端采用对焊连接形式，整体曲面过渡连续，壁厚均匀，适合与同口径钢管直接组对焊接，形成密闭且流阻较小的管路通道。从实际工况看，弯头部位长期承受介质冲刷、内压以及热胀冷缩带来的附加弯矩，因此其几何精度直接影响焊缝质量和整条管线的运行安全。建模时首先确定弯曲半径与公称直径的比例关系，长半径结构能够让流体在转向过程中获得更平缓的流道，降低局部阻力系数，减少湍流和振动，尤其适用于泵出口、压缩机管线以及对压力损失敏感的工艺系统。

　　弯头内外弧面通过扫掠成型，端口保留平直焊接段，便于现场装配时控制对口间隙和错边量。端面加工基准与弯曲中心保持严格的位置关系，可保证安装后两端管线的轴线夹角准确落在90度，避免强行组对造成附加应力。外形边界方面，弯头两个端面中心距由弯曲半径决定，外弧最高点和内弧最低点构成安装时的主要空间包络，在管线综合布置时需要据此预留操作和保温空间。对于需要加设防烫保温层的场合，外轮廓尺寸还应叠加保温厚度后再校核与相邻设备、桥架、土建结构的净距。壁厚设计需结合管道等级、介质腐蚀裕量以及焊接工艺要求综合确定，模型中端口坡口区域可根据工程标准进一步细化，以适应手工电弧焊或氩弧焊等不同焊接方法。与法兰连接相比，对焊弯头减少了密封面和紧固件数量，

　　泄漏点更少，更适合高温高压及易燃易爆介质管路；与短半径弯头相比，其占用空间略大，但流动性能和抗冲刷能力更优。在三维管路设计中，该类弯头常与直管、三通、异径管及法兰组合使用，通过中心线定位即可快速完成管线布线。结构工程师在选型时不仅要核对公称直径和压力等级，还要关注端面壁厚、弯曲半径、材料牌号以及热处理状态，确保弯头与直管段等强度匹配。建模过程中对圆弧过渡、端口圆度和中心线一致性的控制，能够直接转化为预制加工时的切割与组对依据，减少现场修磨工作量。整体来看，这款弯头模型还原了工业管件的典型几何特征，既可用于管道系统的干涉检查和空间规划，也可作为管件库中的标准件调用，服务于装置布置设计、预制加工深化以及施工方案模拟。
