14英寸等径对焊三通管件结构设计

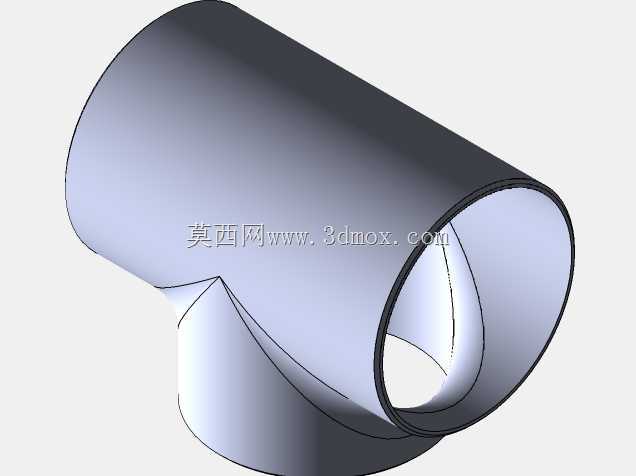

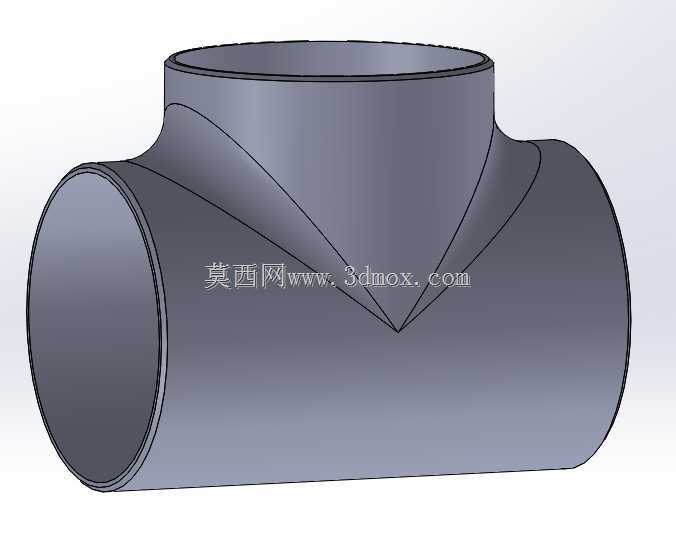

　　在石化、电力、市政给排水及大型工业循环水管网中，大口径三通承担着介质分流、合流与流向切换的核心作用。本次呈现的14英寸等径对焊三通，采用主管与支管正交相贯的整体式结构，三个接口保持相同通径，适用于公称直径一致的主干管线分支节点。与小口径螺纹或卡箍连接不同，14英寸级别管件通常依赖现场坡口对焊实现密封，因此端部壁厚、圆度与坡口角度直接决定焊缝质量与长期运行可靠性。模型中管壁厚度均匀过渡，相贯区域做了平滑补强处理，能够降低介质在交汇处产生的湍流、冲蚀与局部应力集中。从设计思路看，这类三通并非简单的圆柱相交布尔运算。支管与主管连接的马鞍形相贯线是建模难点，既要保证内壁流道连续顺滑，减少压损，又要在外壁交汇处形成合理的焊接与受力结构。

　　若直接采用尖锐相贯边，在承压工况下容易出现应力峰值，因此在肩部与腹部区域保留圆滑过渡曲面，使内压载荷能够沿管壁均匀扩散。对于高温高压管线，还可在此基础上叠加补强圈或增加局部壁厚，但本模型偏向标准重量等级，兼顾承压能力与材料成本。外形尺寸方面，三个端口的中心高度、主管总长与支管伸出长度需匹配现场管廊布置。对焊端面预留了加工余量，便于施工时按焊接工艺开V形或U形坡口；安装边界则要考虑支管侧向操作空间，保证焊缝可达、支吊架能够合理承载。三通就位后，主管两端与直管段同轴度需严格控制，支管中心线应垂直于主管轴线，避免附加弯矩传递到焊缝。实际选型时，工程师常依据管线压力等级、介质腐蚀性与温度确定材料与壁厚。标准重量系列在输水、循环水、

　　低压蒸汽及普通工艺管道中应用广泛，其流通能力充足，结构成熟，便于与同规格弯头、法兰、阀门组成完整管系。三维建模阶段还原相贯曲面和端口细节，可提前校验管线碰撞、支吊架位置及焊接操作空间，也为后续数控切割、坡口加工和预制装配提供几何依据。整体来看，该三通结构简洁、受力明确、流道通畅，能够满足大口径工业管路对分支连接件的强度、密封性与安装一致性要求。
