小型台式数控雕刻机工作台20x25结构

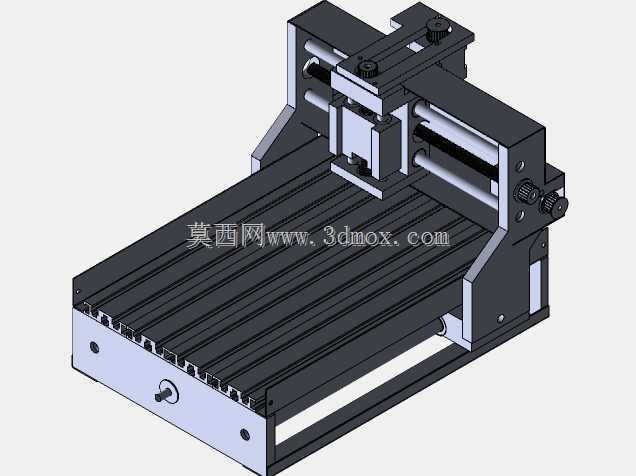

　　该模型呈现的是一台小型龙门式数控雕刻机，工作台有效加工区域约为20×25，适合在桌面或小型工位上完成软金属、塑料、木材、亚克力及复合材料的平面铣削、刻字、开槽、钻孔和轻量轮廓加工。设备整体采用床身加移动龙门的布局，Y向运动由工作台承担，X向横梁带动Z向主轴组件左右移动，Z轴负责刀具上下进给。这种结构在小行程设备中较为常见，优点是横梁跨度可控，运动部件质量相对集中，机架受力路径清晰，便于在有限占地内获得稳定的切削支撑。

　　从实际使用场景看，这类设备常出现在手板制作、教学实验、工装治具修整、电子绝缘件加工、标识牌制作以及小批量样件开发中。由于加工幅面不大，它更适合承担尺寸受限但需要重复定位精度的工序，例如在薄板上加工安装孔、在塑胶壳体上铣削避让槽，或在铝件表面进行浅雕刻。若用于钢件等硬材料，则需要控制切深和进给，避免因刚性不足引起振纹或主轴负载过大。

　　模型在结构设计上突出了几个关键点。底部床身作为整机基准，台面设置多条平行T型槽或装夹槽，用于配合压板、夹具或平口钳固定工件；槽距方向需要与常见压块宽度匹配，否则会降低装夹灵活性。两侧立板支撑横梁，形成封闭的龙门框架，连接处应具备足够的螺钉压紧面和定位面，以减少装配错位。X轴、Y轴通常采用直线导轨或圆轨加丝杠传动，导轨安装面需要在建模时预留平行度和高度差调整空间；丝杠端部支撑座、螺母座与运动部件的连接位置，也直接影响传动顺畅性和反向间隙控制。

　　Z轴滑台用于安装主轴或电机夹座，其悬伸长度不宜过大。设计时需要在刀具行程、工件最大厚度和主轴刚性之间取得平衡：悬伸越长，Z向刚性越弱，深切削时越容易让刀；滑台过短则限制厚工件加工。模型中主轴固定块、调节螺钉和锁紧结构的位置，体现了对装拆便利性和轴线对中的考虑。端部手轮或手动调节机构可用于调试、对刀和低速移动，在控制系统未接管前检查各轴是否干涉。

　　安装边界方面，除20×25的工作台面外，还需关注整机外形占地、龙门内侧净宽、Z轴下端到台面的最大闭合高度，以及刀具伸出后的安全空间。布置设备时，后侧和侧部应预留电机、拖链、线缆和手轮操作空间；底部应放置在平整刚性支撑面上，避免台面悬空。若加装吸尘、冷却或防护罩，还要确认其不与X轴两端极限位置、Z轴上下行程以及工件装夹区域发生干涉。

　　从建模角度看，该结构适合进一步拆分为焊接机架、导轨副、丝杠副、主轴安装、工作台和外罩等子装配。工程人员可据此检查装配公差链，校核螺钉孔位、运动行程、限位位置和维护拆装路径，而不是仅把它作为外观造型使用。
