日驰叉车后转向无轴承轮毂结构

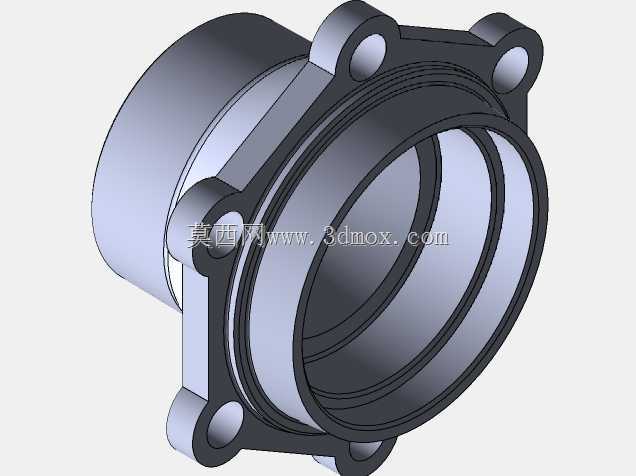

　　该零件为日驰FB15PN-75-570M型号叉车配套的后转向器轮毂，采用无轴承集成式结构设计，整体为带四耳安装法兰的阶梯回转体，主体沿轴向分为两段不同直径的圆柱腔体，大端外侧预留密封件安装沟槽，小端为轴颈配合段，法兰端面上均布四个贯通安装孔，用于与转向节或桥体端面完成螺栓紧固。从整车布局来看，该轮毂位于叉车后部转向桥的轮端位置，承担后轮的回转支撑与转向传力作用，区别于常规带独立轴承的轮毂结构，这款零件直接通过腔体与桥体转向销轴形成配合，省去了单独选配、压装滚动轴承的工序，既压缩了轮端总成的轴向尺寸，也降低了配件数量与后期维护点位，适配1.5吨级内燃或电动叉车的后部转向载荷工况。建模过程中优先保证回转特征的同轴度要求，

　　法兰安装孔的位置度以腔体轴线为基准标注，大端外圆的密封槽尺寸严格匹配对应油封规格，避免装配后出现润滑脂泄漏或泥水侵入的问题。法兰与筒体衔接处做了均匀的圆角过渡，消除铸造或机加工过程中的应力集中风险，四个安装耳的厚度根据螺栓预紧力与转向冲击载荷核算确定，既不会因壁厚不足出现耳板断裂，也不会因冗余材料过多增加轮端簧下质量。腔体内部的台阶面承担轴向限位作用，装配时直接抵靠转向销轴的轴肩，无需额外调整垫片即可确定轮端的轴向位置，小端外圆可与轮辐的中心孔形成止口配合，保证车轮安装后的回转精度。在现场维护场景中，这种无轴承轮毂的磨损部位集中在腔体配合面，检修时可直接测量内壁圆度与直径磨损量，达到磨损极限后整体更换即可，无需拆解轴承保持架、

　　滚动体等细碎零件，适合叉车高频作业、维保节奏紧凑的使用场景。建模时同步还原了所有倒角、退刀槽与铸造拔模斜度，法兰背面预留了螺栓头沉位，保证紧固件安装后不会突出干涉轮辐，整体外轮廓尺寸完全匹配原车转向桥的安装边界，可直接用于轮端总成的装配校核、配件加工出图以及维保作业的拆装演示。
