enerpacP80手动液压泵结构设计

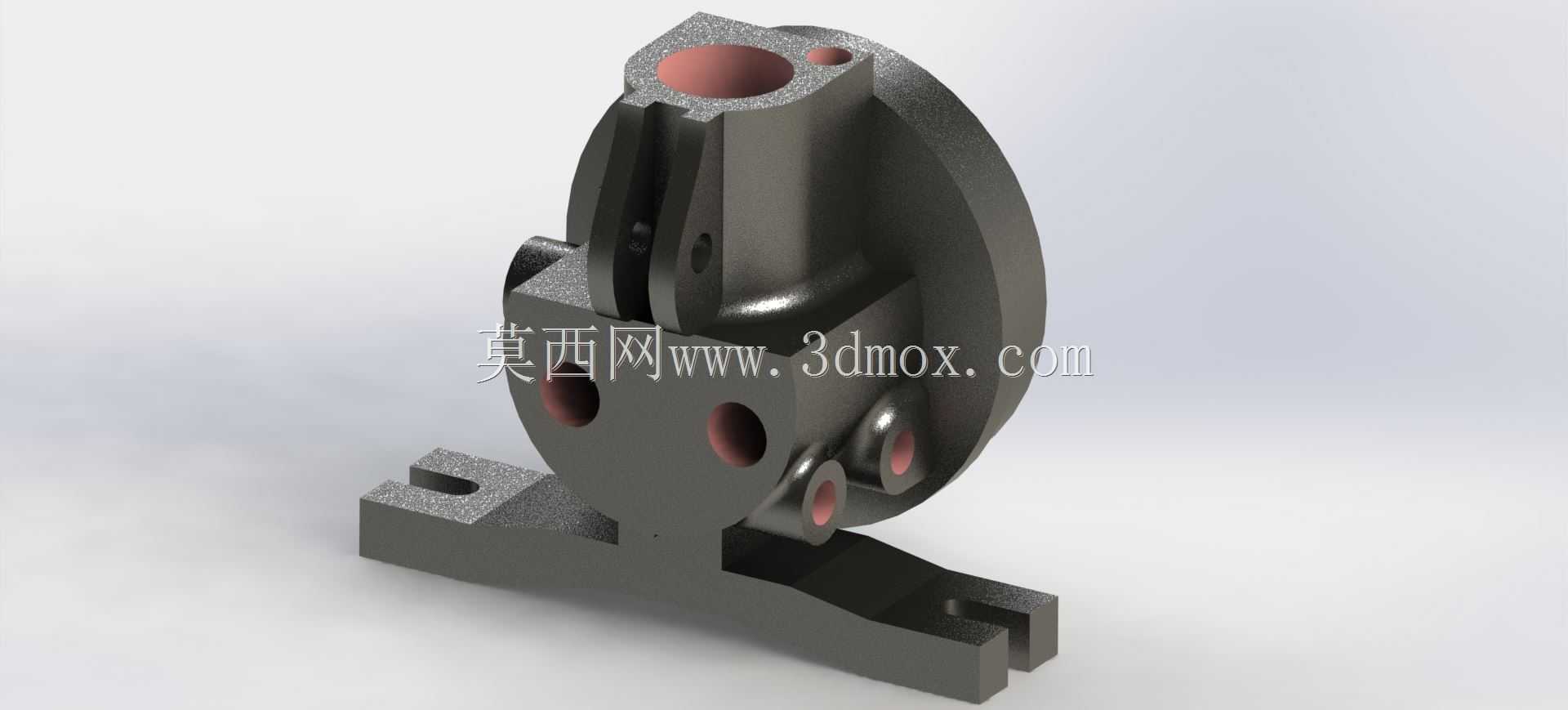

　　该手动液压泵模型对应现场无外接动力源的液压作业场景，常见于设备检修、重型构件顶升、工装夹具夹紧、野外管路拆装等工况，依靠人力操作即可建立高压液压输出，为单作用液压缸、液压拆卸工具提供压力油。从结构上看，模型完整还原了泵体基座、柱塞容腔、流道孔位、接口法兰及手动杠杆连接部位，各孔系的相对位置直接决定装配后阀组、管路与操作手柄的运动空间。基座底部开设的安装槽用于穿装紧固件，可将泵体固定在工具车、钢制支架或设备本体平面上，安装面需保证平面度，避免压紧后泵壳产生附加变形。设计阶段首先要确定人力输入下的柱塞行程与缸径配比，在可控操作力范围内获得额定压力与输出流量，同时兼顾低压快速充油和高压升压的两段手感。泵体侧面与端面的多个通孔分别承担进油、

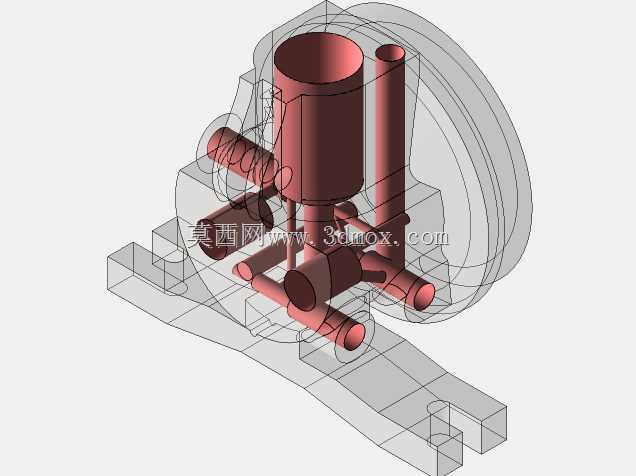

　　出油、溢流、压力表接驳和卸荷功能，孔道走向在铸件内部交叉，建模时需保留足够壁厚，防止高压工况下出现应力集中或渗漏。圆形侧盖与主体的结合面需设置密封槽，周边螺栓孔的分布要兼顾压紧均匀性，避免密封件局部压溃。上部凸起的柱塞腔与摇臂铰接座同轴度要求较高，直接影响柱塞往复运动的卡滞风险与密封寿命。整体外形在长宽高三个方向均预留了手柄摆动和油管接头拆装空间，选型时不能仅看泵体自身轮廓，还要计入杠杆全行程扫过的范围，避免与周边机架、管线发生干涉。出油口位置设置在便于连接高压软管的一侧，进油口则对应油箱液位以下，保证吸油顺畅。基座的支脚结构将泵体抬离安装面，既为底部紧固件留出操作空间，也能减少现场油污、积水对结合面的侵蚀。模型对铸造圆角、加工面与非加工面的区分清晰，可直接用于结构校核、安装干涉检查以及维修拆装培训，帮助工程人员在投产或采购前确认接口方位、操作空间和固定方式是否匹配现场布局。
