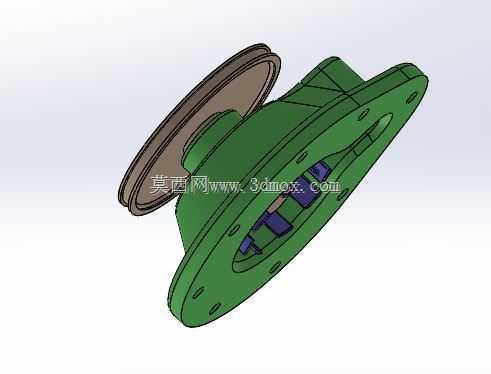

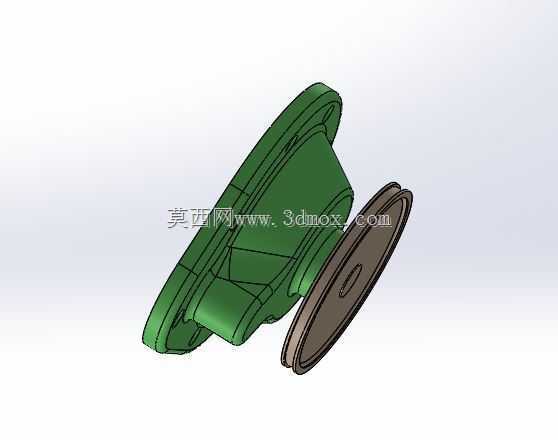

法兰连接式泵体壳体结构三维设计

　　在流体输送系统的结构设计环节，泵体壳体作为整台泵的核心承压承载构件，其结构合理性直接决定设备运行的密封可靠性、装配便捷性与长期运行稳定性，本次呈现的泵体结构采用法兰端对接的设计形式，适配多数中低压流体输送工况的安装需求。从实际应用场景来看，这类泵体结构常配套在清水输送、轻度腐蚀性介质输送、工业循环水系统、小型液压动力单元的动力端，既可以作为离心泵的泵壳主体，也可适配齿轮泵、叶片泵的壳体安装需求，在民用供水、工业冷却循环、小型液压站配套场景中都有广泛的适配空间。

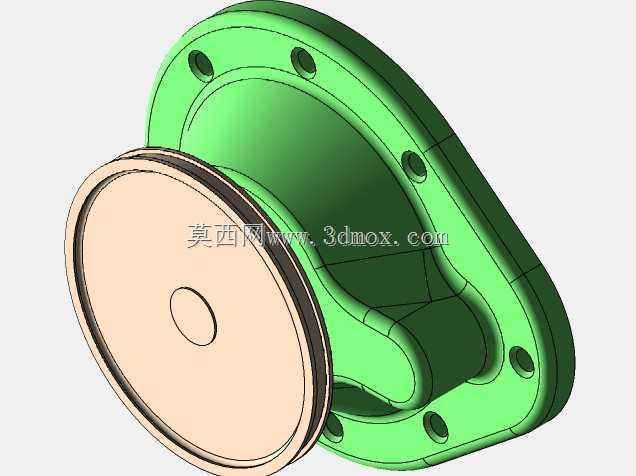

　　从结构功能特性来看，该泵体采用一体铸造成型的主体结构，主体腔室为平滑过渡的异形流道设计，能够最大程度降低介质在腔室内的湍流损失，减少流体对壳体内壁的冲蚀磨损。端侧的圆形法兰盘上均匀分布6个螺栓安装孔，孔位采用等节距圆周排布，能够保证对接安装时各点位受力均匀，避免因螺栓预紧力不均导致的密封面渗漏问题。法兰端面预留有密封件安装槽位，可适配O型圈、密封垫片等多种密封形式，满足不同压力等级、不同介质特性下的密封需求。泵体的侧部腔体为叶轮或者传动构件预留了足够的安装空间，腔体内壁的过渡圆角均做了圆滑处理，既能够降低铸造环节的应力集中风险，也能减少流体在腔室内的阻力损耗。

　　在设计思路层面，该结构优先考虑了铸造工艺的可行性，所有外壁的拔模斜度均控制在合理区间，避免出现铸造倒扣、壁厚不均的问题，主体壁厚根据承压需求做了等强度设计，法兰位置的壁厚略大于腔体主体壁厚，抵消螺栓预紧时产生的局部压应力，防止法兰面长期受力出现形变。腔室与法兰端的同轴度公差在建模时做了严格的基准约束，能够保证后续装配时叶轮、轴封等构件的安装同轴度，减少运行过程中的振动与偏磨问题。安装边界方面，该泵体的对接法兰为标准圆形法兰，可适配同通径的标准管路法兰对接，无需额外制作过渡连接件；泵体的外部安装凸台预留了地脚安装孔位，可直接固定在安装基座上，安装孔的间距与孔径适配常规的泵组安装尺寸，能够兼容多数现有泵组的安装基座，降低设备替换时的改造成本。

　　从实际工程选型的角度来看，这类泵体结构的流道截面变化平缓，没有急剧的截面收缩或者扩张，能够适配粘度不超过150cSt的流体介质输送，在额定工作压力1.6MPa以内的工况下，壳体的强度储备能够满足长期运行需求。建模过程中对所有的安装孔位、密封槽、配合面都做了参数化约束，设计人员可以根据实际的流量、压力需求，快速调整法兰通径、腔体容积、螺栓孔规格等参数，无需重新搭建整体结构框架，能够大幅缩短同类型泵体的设计迭代周期。同时，结构上预留的传感器安装接口位，可直接配套压力、温度等传感元件，方便后续对泵的运行状态做实时监测，适配现在工业设备智能化监测的改造需求。在装配逻辑上，该泵体与端盖、叶轮、轴组件的配合面均设置了定位止口，装配时可通过止口快速定位，无需反复调整同轴度，能够提升车间的装配效率，降低装配环节的人工成本。
