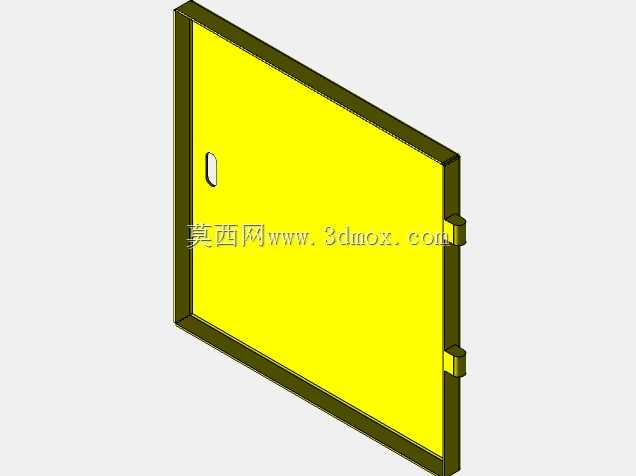

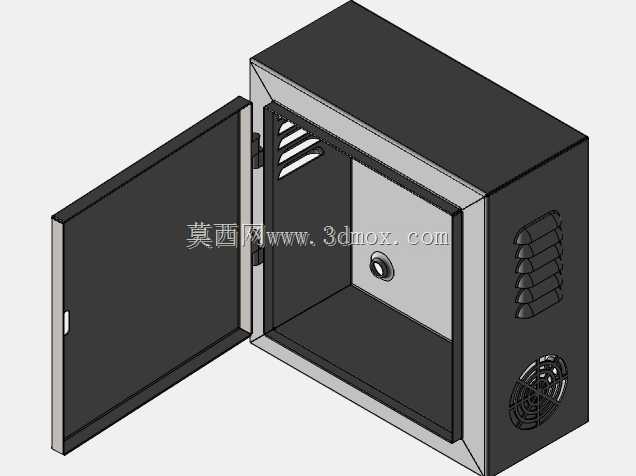

该结构面向家用辅助配电、小型工业单机控制、工位旁电气收纳等场景,用于容纳低压端子、继电器、小型控制器、开关电源及局部接线端子排。柜体采用薄钢板折弯成型的思路,主体由背板、左右侧板、顶底板和前门组成,各板件通过折边搭接形成封闭边界,既减少外露紧固件,也能提高箱体的扭转刚度。前门一侧布置铰链,另一侧设置锁具,开门后可直接接触内部安装区域,便于检修、接线和元件更换;门板闭合后与箱体前框贴合,能够对灰尘、意外触碰和轻度飞溅形成防护。
从实际布置看,内部预留了较为完整的安装平面,背板可作为电器安装板使用,也可在后续细化中增加独立安装板、导轨或端子排固定孔。箱体空间适合排布小型断路器、接触器、接线端子、开关电源以及少量控制模块,内部元件与侧壁之间保留走线和散热余量,避免门板关闭后与突出元件发生干涉。前门上的锁具位置兼顾操作高度和视觉中心,锁舌与箱体边框配合,能够保证门板在振动环境下不松脱。

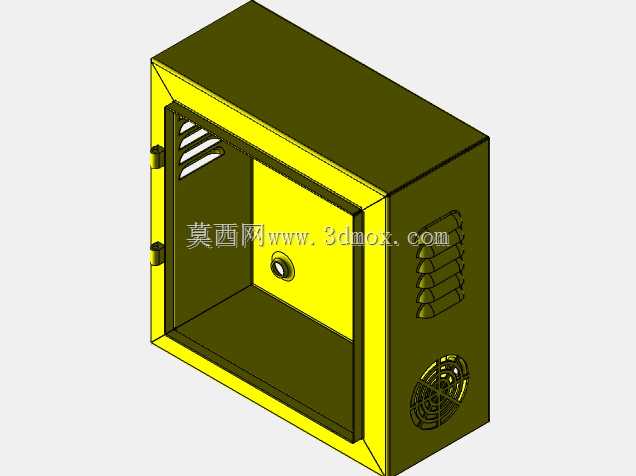

散热设计集中在侧板区域。模型一侧设置多组冲压通风栅,通风口采用百叶形式,气流可以进入或排出柜内,同时斜向结构能减少竖直落尘直接进入箱体的概率。下部圆形风扇位置用于强制排风,适合柜内存在电源、驱动器或持续发热控制元件时使用;风扇区域与通风栅形成对流路径,热风可从上部或侧部排出,降低局部热积聚。若应用在清洁、低发热场景,也可将风扇孔位改为封闭板或过滤网结构,以提高防护等级。
外形边界按壁挂或就近落地安装考虑,箱体深度控制在能够容纳常规低压元件和接线弯曲半径的范围内,宽度与高度则服务于门板开启、内部器件排布和墙面固定。背板四角或周边应预留安装孔,安装时需保证墙面支撑面平整,避免钣金箱体因固定点受力不均产生变形。门板开启方向和铰链位置需要在设备布置前确认,尤其在机柜并排安装、靠近管线或靠墙布置时,应留出足够的开门角度和手部操作空间。
结构建模时,板件厚度、折弯半径、翻边高度和焊缝位置需要统一考虑。薄板柜体不宜单纯依赖平面板材承受载荷,折边、压筋和搭接法兰对刚度贡献明显;门框周边的折边还能起到限位和屏蔽作用。侧板通风栅应采用冲压成型特征,建模时保留百叶倾角、板厚和开口间距,便于后续核算通风面积。风扇安装孔需与所选风扇外径、安装孔距匹配,周边预留螺钉固定位,并考虑防护网或过滤棉的安装厚度。
在电气安全方面,柜体金属壳体应设置接地连接点,门板与主体之间可通过接地导线跨接,防止铰链接触电阻影响保护连续性。线缆进出位置可根据现场条件布置在底部或背板下部,开孔后应配置电缆接头、护线圈或密封件,避免导线绝缘层被锐边割伤。柜内强弱电走线宜分侧或分层布置,端子排靠近进线方向设置,操作元件则尽量布置在门板或便于观察维护的位置。
该类外壳的价值不在于复杂机构,而在于边界、防护、散热和维护之间的平衡。建模过程中需要把门板开启轨迹、铰链间隙、锁具行程、风扇安装空间、通风口位置和内部元件占位统一检查,确保钣金展开后可加工、装配后无干涉、现场使用时能顺利接线维护。对于不同工况,还可以在该基础上扩展防雨檐、密封胶条、背板安装板、导轨孔阵、底部进线孔和过滤风扇组件,使其适应更多小型电气控制场合。
