五百公斤级卧式帕拉奎索瓦哈卡搅拌装置

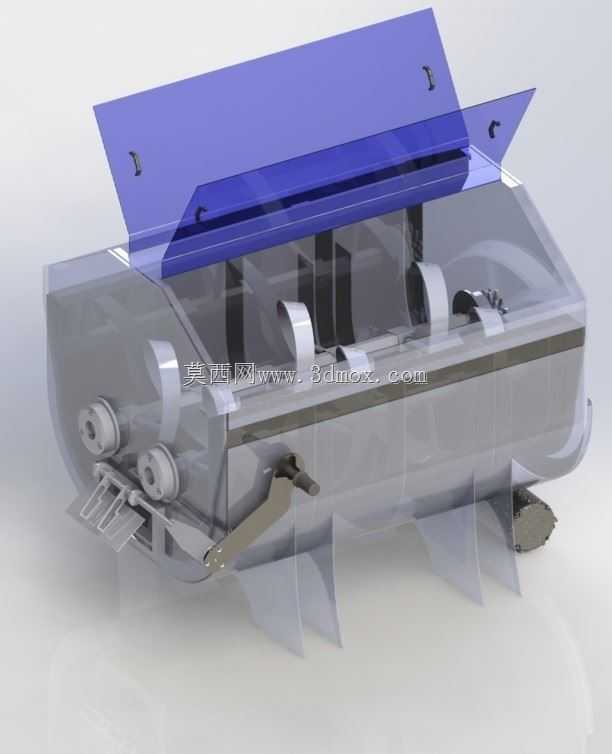

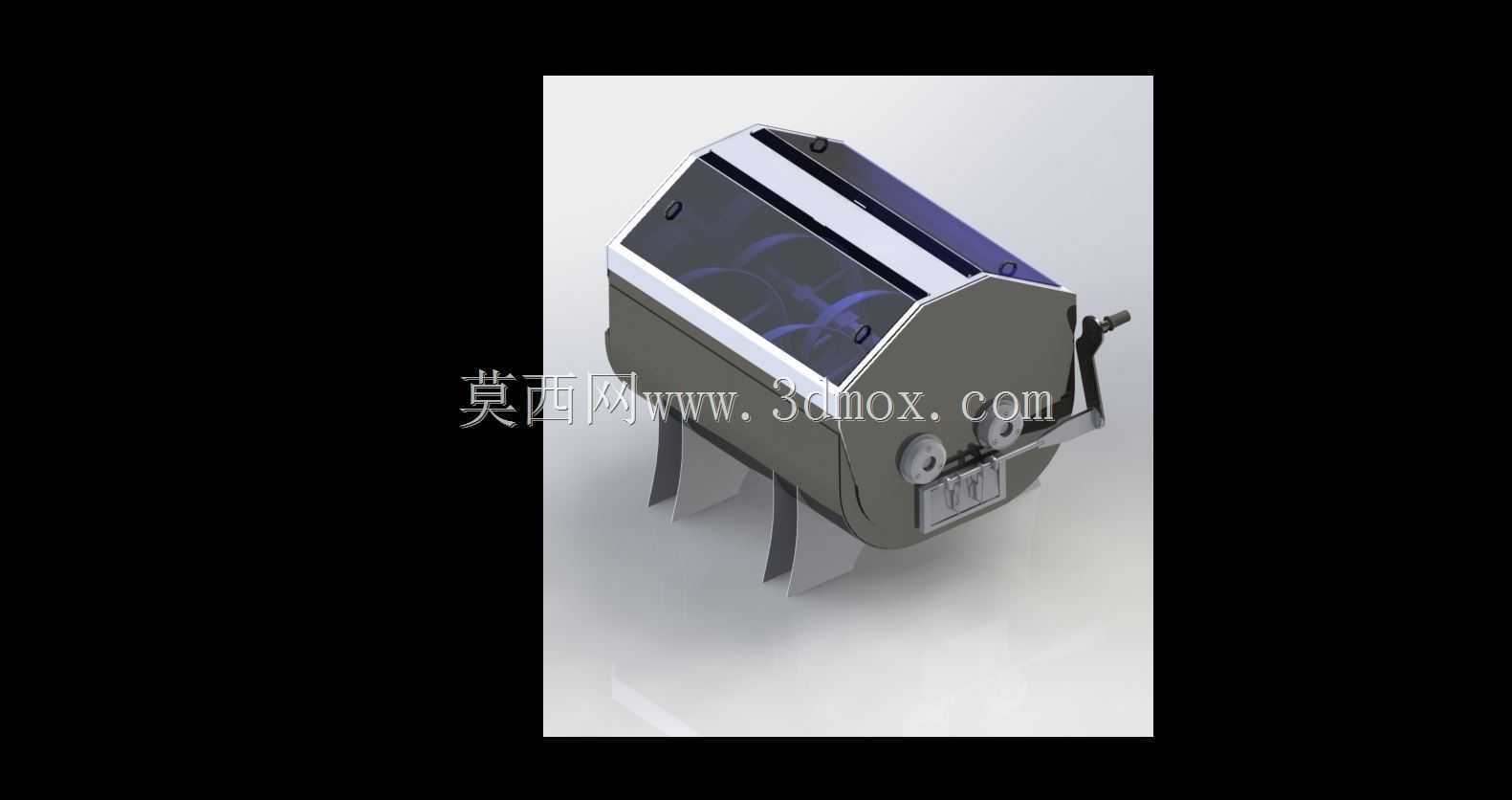

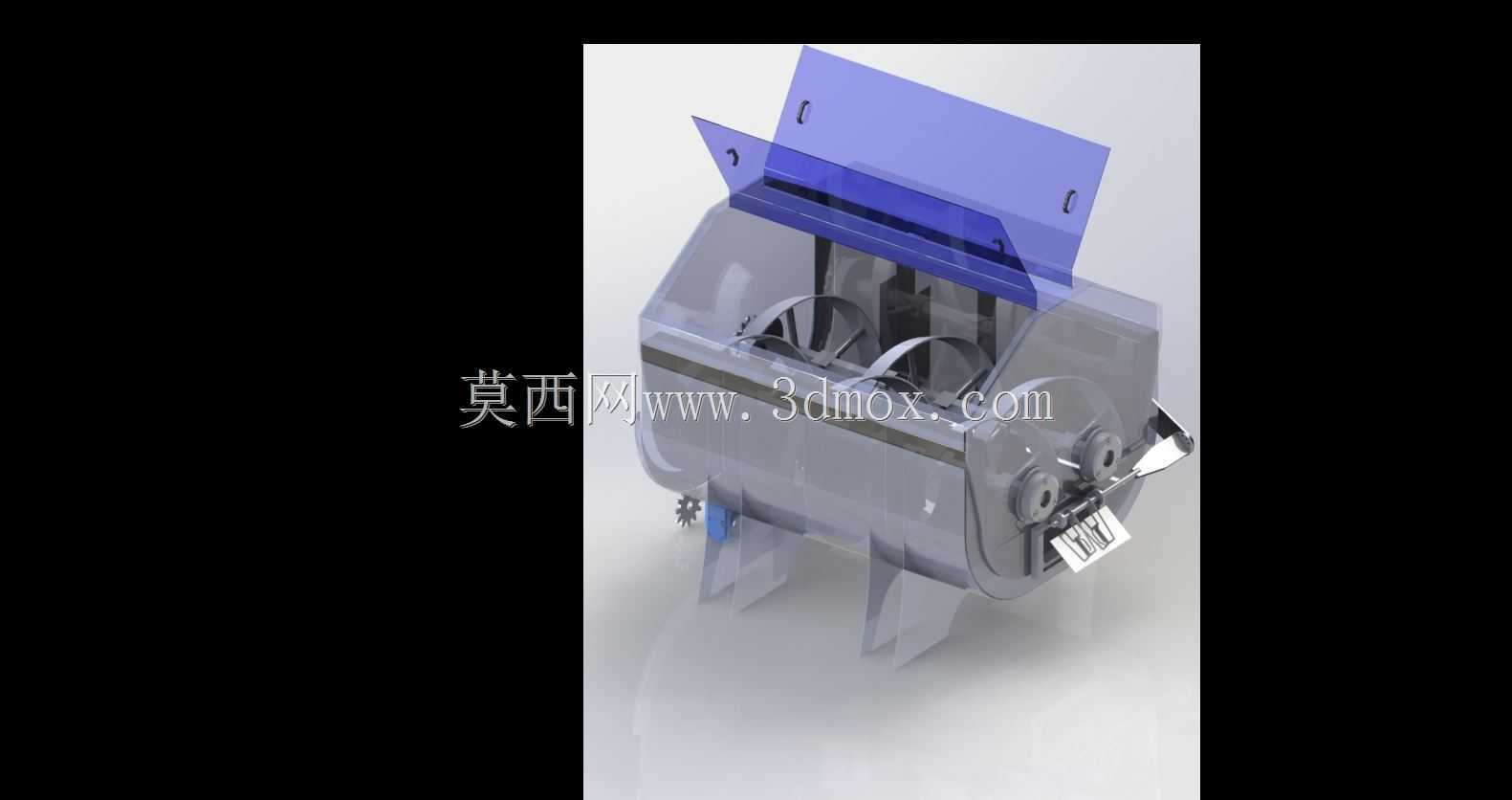

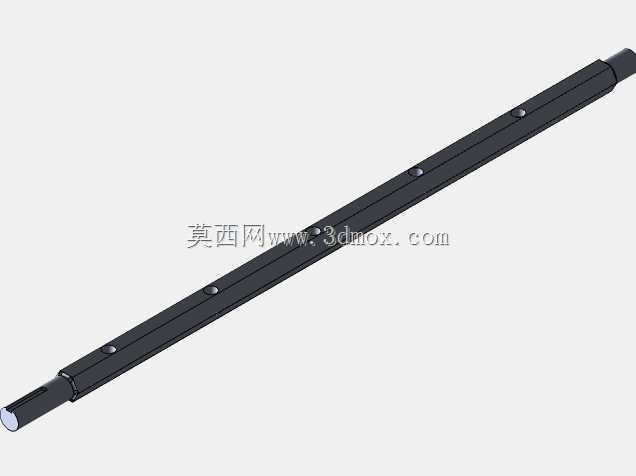

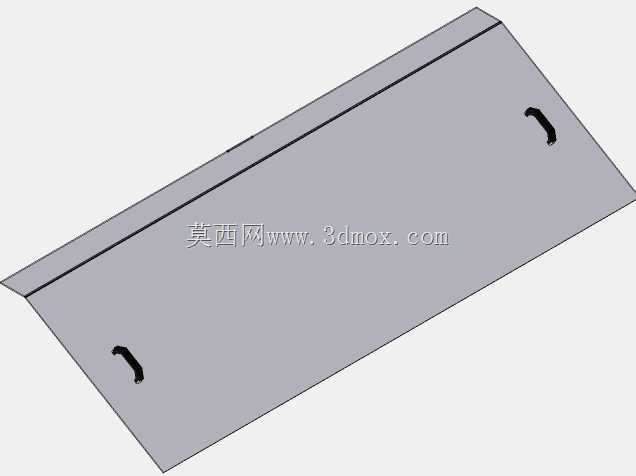

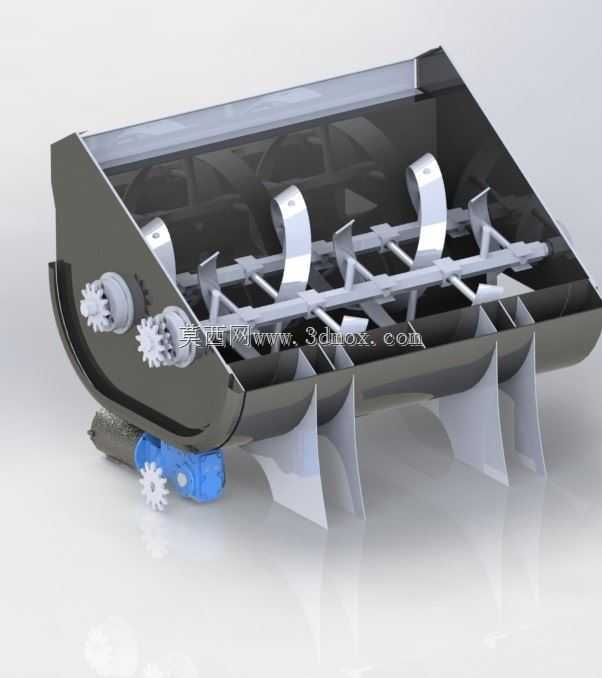

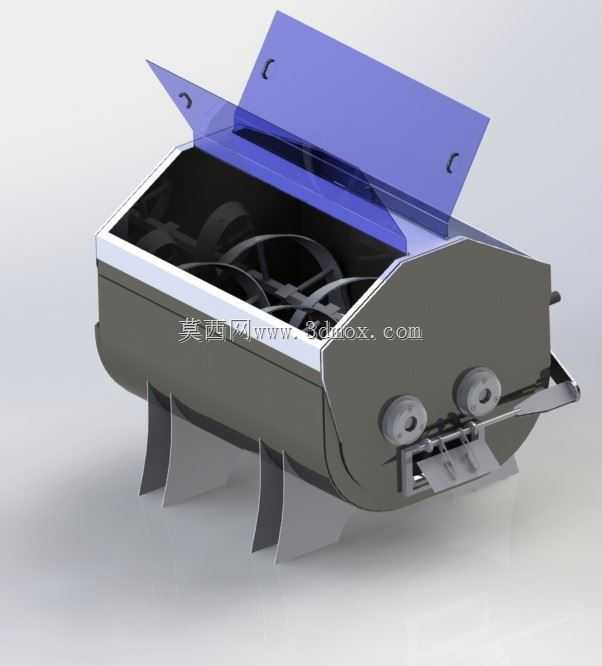

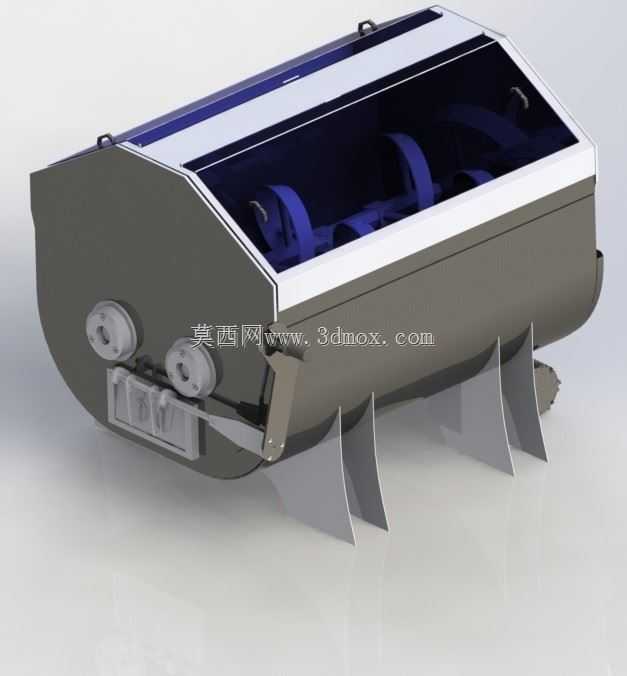

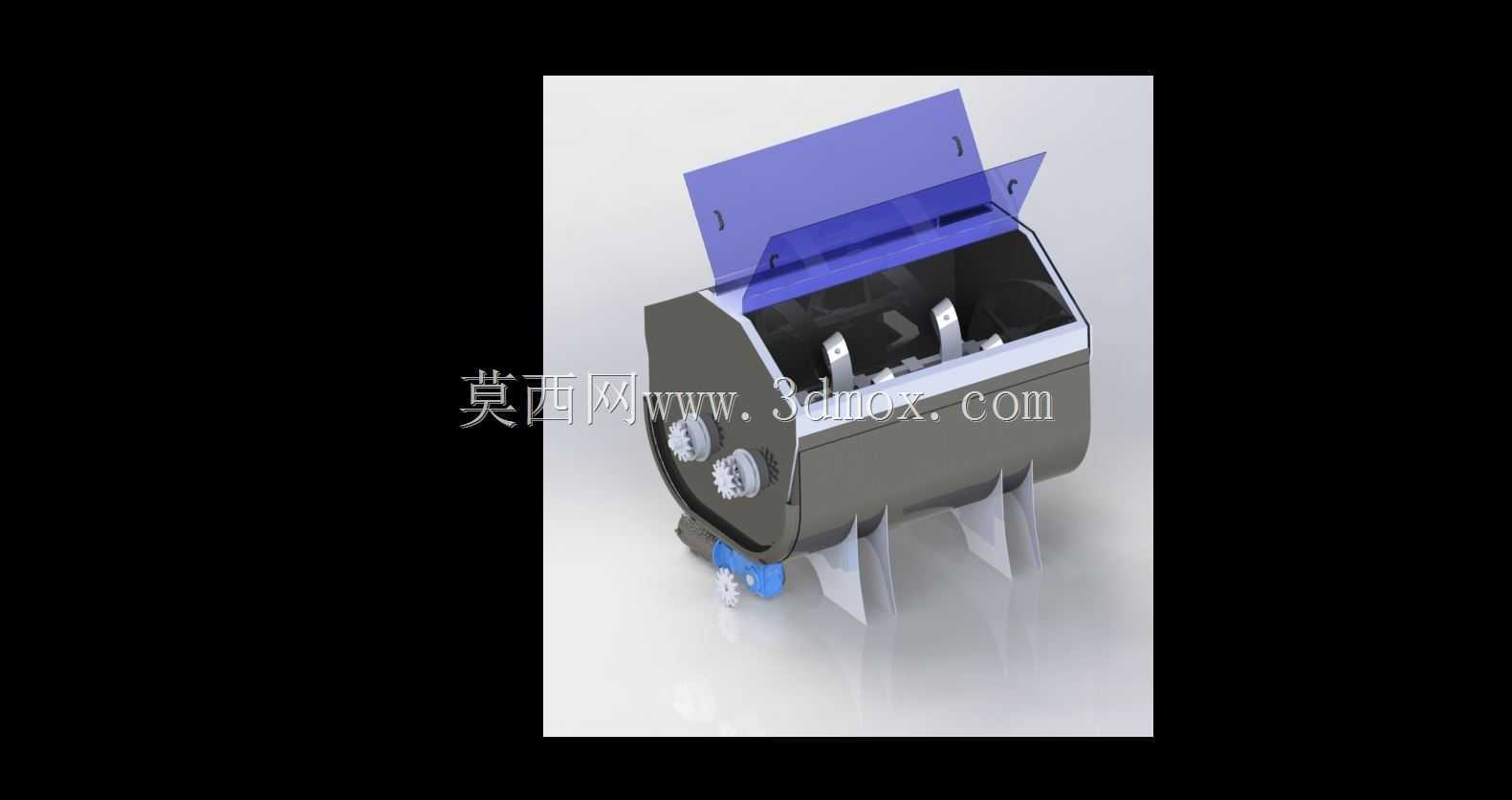

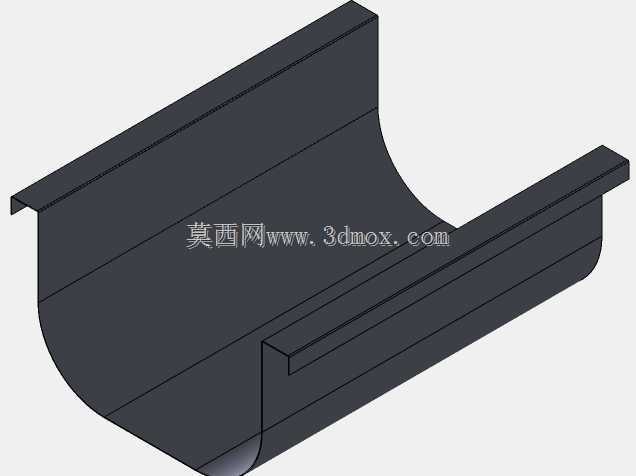

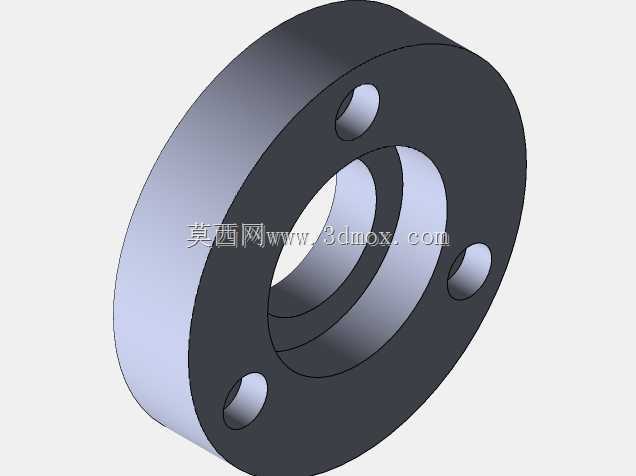

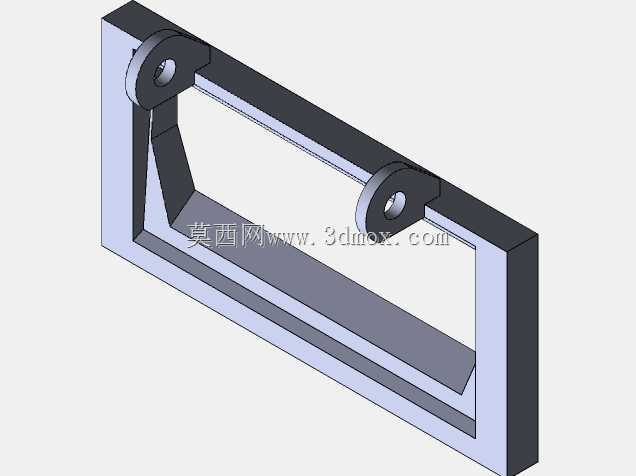

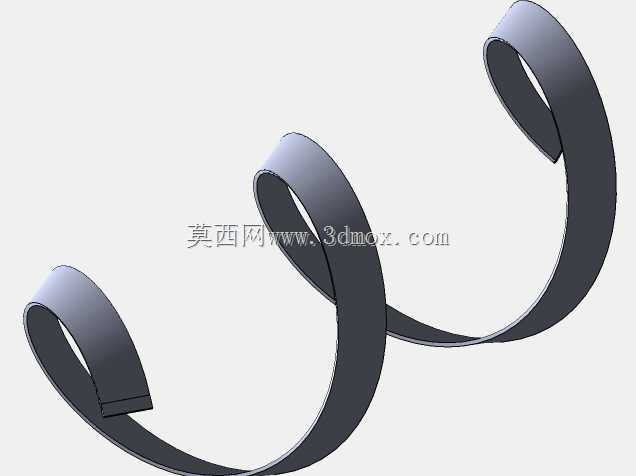

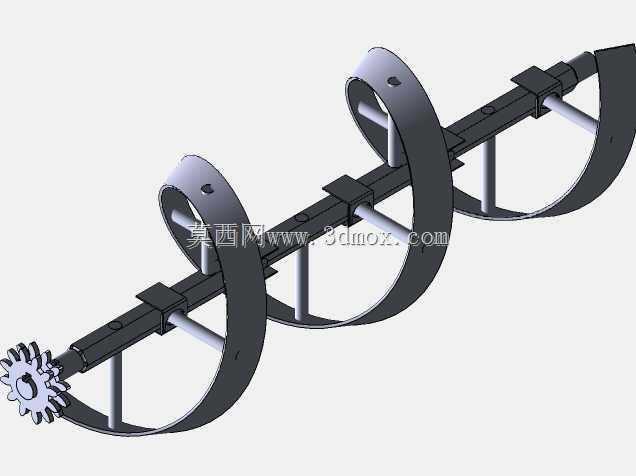

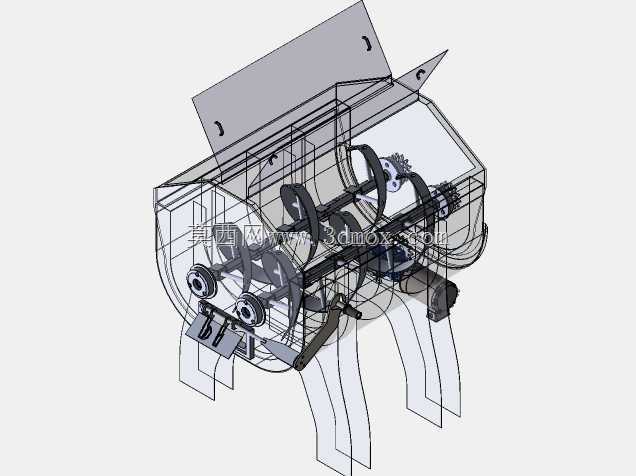

　　该卧式搅拌罐体的设计初衷，是面向中小型食品加工、粉体配料以及精细化工业的批次混合作业，五百公斤的单批次处理容量刚好适配多数中小产能的连续生产节拍，既不会因容量过大造成小批量物料残留、清线困难，也不会因容积过小拖慢整条产线的投料节奏。从结构布局来看，罐体采用下部圆弧收窄的槽型截面，这种截面形式能让内部螺带搅拌桨在运转时将底部物料持续向上翻涌，避免粉体或高粘度浆料在罐底形成滞留死区，端盖处预留的两个轴接孔对应搅拌轴的两端支撑位，轴承座与轴封的安装面在建模时就做了同轴度约束，可直接导出工程图用于机加工定位。罐体顶部采用半开式可视窗设计，透明防护板既可以在搅拌过程中观察内部物料的混合状态，也能在批次结束后快速掀开，

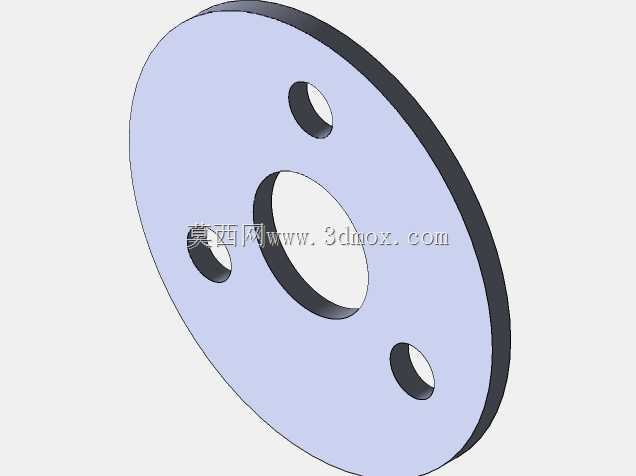

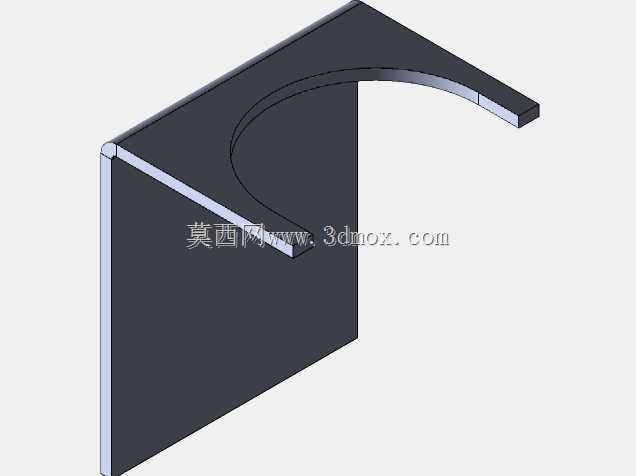

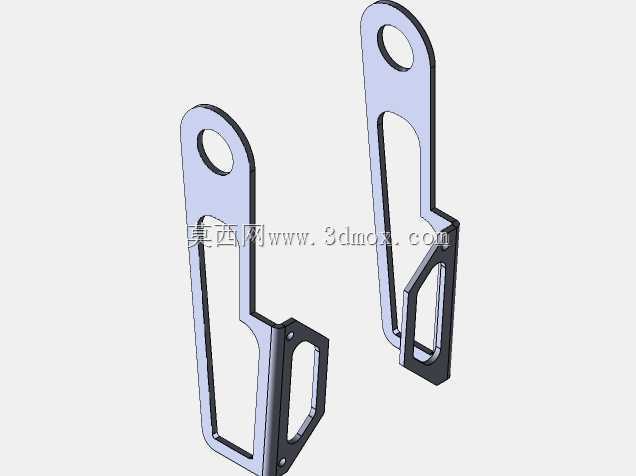

　　完成内部残留物料的清理与桨叶的维护检修；下部的三个支脚并非等距布置，而是根据罐体满料工况下的重心分布做了位置优化，靠近出料端的两支脚间距更大，可抵消卸料时物料偏移带来的倾覆力矩，支脚底板预留的地脚螺栓孔可直接与车间预埋钢板配焊固定，无需额外设计转接底座。在实际产线布局中，该设备的安装边界需要在罐体四周预留至少六百毫米的操作空间，尤其是轴端传动侧要留出电机与减速机的安装及维护位，顶部可视窗上方要保证不低于八百毫米的开启空间，避免与车间上部的投料管线发生干涉。出料口设置在罐体下部靠前位置，配套的闸板阀安装法兰在建模时已匹配标准快装接口尺寸，可直接对接下方的输送料斗或包装设备，无需二次改孔。罐体侧壁预留的多个接口可分别用于投料、

　　除尘抽风以及助剂加注，不同接口的法兰压力等级统一按常压工况设计，完全满足粉体与低粘度流体的混合输送需求。整套模型的装配逻辑完全按照实际焊接加工顺序搭建，罐体钢板的折弯圆角、支脚的焊接坡口以及桨叶与主轴的连接位都做了细节还原，结构工程师可直接在此基础上调整罐体长径比、桨叶螺距来适配不同物料的混合工艺，也可根据车间的空间限制调整支脚高度与出料方向，快速衍生出不同规格的变型产品。
