小腿截肢适配接受腔式假肢结构设计

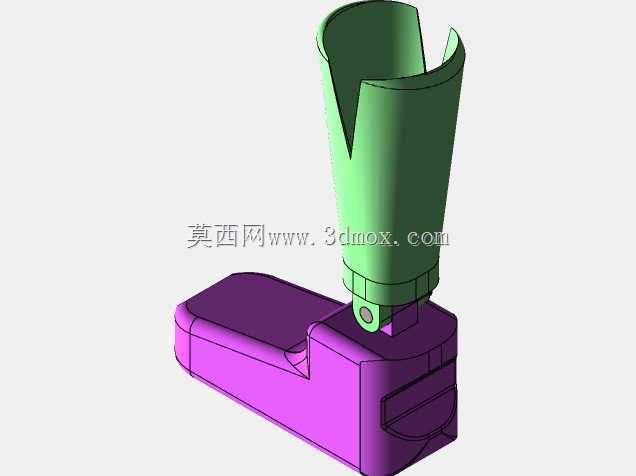

　　这款假肢结构主要面向小腿截肢患者的日常行动代偿需求，适配场景覆盖平地行走、缓坡上下、短时间站立等常规日常活动场景，可作为康复辅具适配环节的结构参考方案，帮助结构设计人员理解下肢假肢的受力传递逻辑与穿戴适配要点。从结构拆分来看，整体分为上部接受腔与下部支撑底座两个核心模块，上部接受腔采用开口式锥形设计，开口处做了对称的V型缺口处理，该结构并非随意设计，而是考虑到残肢穿戴时的软组织形变余量，当患者将残肢置入接受腔后，V型缺口可提供一定的弹性形变空间，避免残肢在承重状态下因软组织挤压造成局部血液循环不畅，同时锥形内腔的锥度经过适配调整，可贴合小腿残肢的自然锥度形态，将残肢表面的承重压力均匀分散到整个接触面上，减少局部压疮的发生概率。

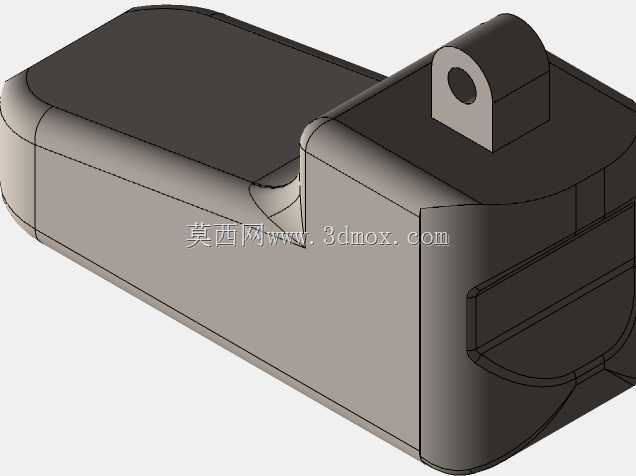

　　接受腔下端设置了带通孔的连接耳结构，该结构用于与下部支撑底座的连接柱实现铰接配合，通孔可穿入锁紧销钉，实现接受腔与底座的角度微调，适配不同患者的行走步态倾角需求，避免行走时出现足部拖地或者步幅异常的问题。下部支撑底座采用扁平化的盒式结构设计，底部做了圆弧过渡处理，模拟人体足部的自然着地弧度，当患者行走时，底座可跟随步态周期完成从足跟触地到足尖蹬地的自然滚动，降低行走过程中的冲击力向上传递到残肢的峰值。底座内部预留了标准的功能件安装腔室，可根据需求加装储能弹性垫、踝关节阻尼调节模块等配件，基础版本的实心底座结构可满足低活动量用户的日常使用需求，加装配件后可适配活动量较高的用户的快走、轻度慢跑等需求。从安装边界来看，

　　上部接受腔的上端开口直径适配常规小腿残肢的围度范围，连接耳的中心距符合下肢假肢连接结构的通用适配尺寸，可与市面上多数标准假肢踝关节组件实现互换安装，不需要额外做转接结构加工。设计过程中重点考虑了残肢穿戴的舒适性与结构受力的合理性，接受腔的壁厚采用渐变设计，上部接触软组织的区域壁厚较薄，提供适当的弹性形变能力，下端连接区域壁厚加厚，保证连接位置的结构强度，避免长期承重出现连接断裂的问题。底座的外形轮廓参考了人体足部的自然尺寸，宽度与长度均符合日常穿鞋的尺寸要求，可适配常规尺码的日常鞋履，不需要定制特殊鞋具。受力传递路径上，残肢承受的重力通过接受腔内壁均匀分散后，经由下端的连接耳传递到底座结构，再通过底座底面传递到地面，

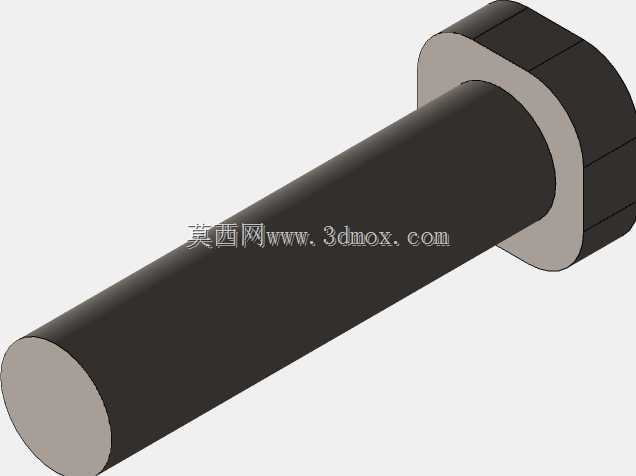

　　整个传力路径没有应力集中的锐角结构，所有转角位置均做了圆角过渡处理，避免长期循环受力下出现结构疲劳开裂的问题。在实际适配过程中，该结构可根据患者的残肢长度调整接受腔的裁切高度，V型开口的深度也可根据残肢的软组织厚度做适当修整，保证穿戴的贴合度。底座的底面可根据使用场景更换不同材质的防滑垫，室内使用时可搭配软质防滑垫降低行走噪音，户外使用时可更换耐磨橡胶垫提升防滑性能与使用寿命。相较于传统的一体化假肢结构，这种分体铰接的设计可在后期维护时单独更换磨损的部件，不需要整体替换，降低了用户的使用成本。连接位置的销钉采用快拆结构设计，可快速完成接受腔与底座的分离，方便日常清洁与配件调整。接受腔的内壁可根据用户需求加装软质内衬套，进一步提升穿戴的舒适度，减少残肢与硬壳结构之间的摩擦。整个结构的外形没有多余的突出棱角，穿戴后可被裤装完全遮盖，满足用户的日常外观需求，不会出现过于突兀的结构外露问题。
