传感器用开槽式圆盘安装固定基座

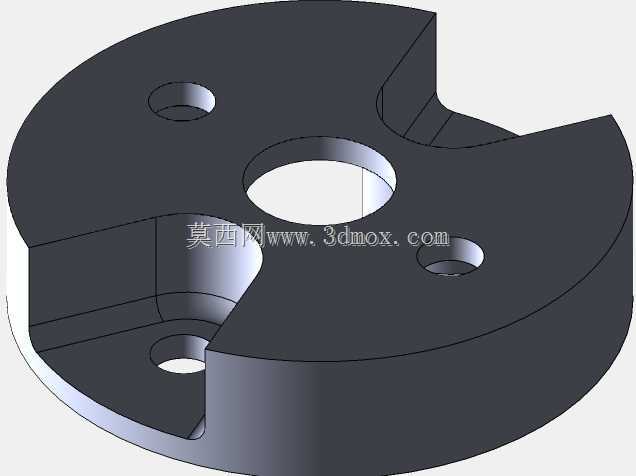

　　在工业传感检测场景中，这类圆盘形开槽基座是接触式、光电式等多类传感器的核心安装承载件，常应用于自动化生产线的工位定位、旋转轴系的位置反馈、工装夹具的到位检测环节，承担传感器本体的位置固定、姿态微调以及与被测构件的间距适配功能，直接决定传感检测的重复定位精度与长期运行稳定性。从结构设计逻辑来看，零件整体采用圆盘式主体构型，中心设置大直径通孔，主要用于穿设旋转主轴或者定位芯轴，让基座可以同轴套装在轴系外部，避免额外设计转接支架带来的同轴度误差，中心孔的孔径公差按照基孔制间隙配合选取，既保证套装时的装配顺畅度，也能控制径向窜动范围在传感检测允许的阈值内。主体盘面均匀分布三个小直径安装通孔，孔位采用沉头结构设计，

　　装配时内六角圆柱头螺钉可以完全沉入沉孔内，不会突出盘面造成干涉，三个孔的分度角度经过计算，既满足三点定面的安装稳定性要求，也避开了盘面的开槽区域，保证螺钉锁紧时的结构强度不会被削弱。盘面开设的两处对称缺口式开槽，是整个零件的核心功能结构，一方面开槽可以为传感器的检测探头提供避让空间，让探头能够穿过基座直接对准被测部位，减少检测距离带来的信号衰减；另一方面开槽的侧边可以作为安装时的周向定位基准，装配时通过对齐开槽与设备上的定位凸台，就能快速确定基座的周向角度，无需反复打表调整位置，大幅提升现场装配效率。零件的厚度尺寸经过受力校核，在满足螺钉锁紧力、传感器自身重量带来的静载荷，以及设备运行时的振动冲击载荷前提下，尽可能压缩轴向尺寸，

　　减少整个检测组件的轴向安装空间占用，适配紧凑化的设备内部布局。盘面的所有棱边都做了小尺寸倒角处理，既去除机械加工产生的毛刺锐边，避免装配时划伤操作人员或者线缆，也能减少应力集中，提升零件在长期振动工况下的抗疲劳寿命。从安装边界来看，基座的最大外圆直径决定了其适配的安装工位尺寸，安装时需要保证设备上的安装面平面度不低于0.05mm，避免基座锁紧后出现盘面翘曲，导致传感器安装面倾斜带来检测角度偏差；三个安装孔的中心圆直径是安装时的核心定位尺寸，需要与设备安装板上的螺纹孔中心圆严格对齐，避免强行锁附导致零件产生内应力，长期运行后出现变形。这类基座的材料通常选用45号钢或者铝合金，根据应用场景的载荷要求选择，

　　重载振动场景下选用钢材并做发黑防锈处理，轻载且有轻量化要求的场景选用铝合金做阳极氧化处理，两种材质的结构尺寸完全一致，可以实现互换通用。在实际建模过程中，先绘制圆盘的外轮廓与中心孔草图，通过拉伸命令生成主体基体，再依次绘制安装孔、开槽的草图进行切除，最后添加倒角、沉孔等细节特征，建模时所有特征的尺寸都标注了公差要求，关键配合面的形位公差也在工程图中明确，保证加工后的零件能够直接装配使用，不需要二次修配。不同于普通的法兰盘类零件，这款基座的开槽位置与安装孔的相对位置经过反复优化，既保证了足够的结构强度，也最大化预留了传感器的调整空间，当需要微调传感器的检测角度时，只需要稍微松开安装螺钉，就可以沿着开槽的周向方向小范围转动基座，调整到位后再锁紧螺钉即可，不需要完全拆卸零件重新定位，大幅降低了现场调试的工作量。在旋转编码类传感器的安装场景中，这类基座还可以作为码盘的支撑载体，中心孔与编码器转轴同轴配合，盘面用来固定码盘，开槽位置用来对准光电读头，保证读头能够准确读取码盘的刻度信号，此时对基座的端面跳动要求更高，建模时特意将安装码盘的端面设置为精加工面，端面跳动公差控制在0.02mm以内，避免码盘转动时出现偏摆导致读码错误。
