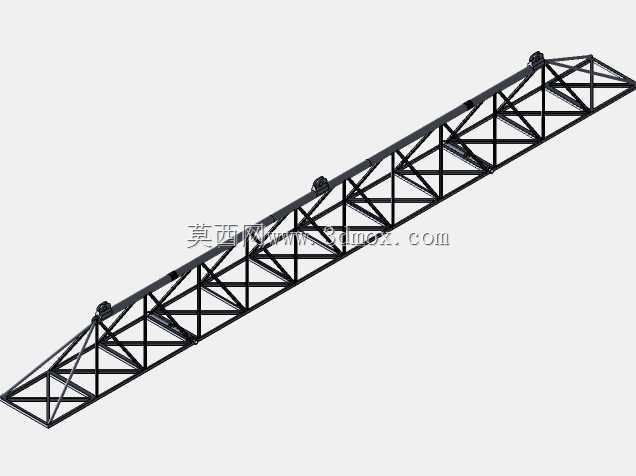

桁架式起重机臂架结构三维设计

这款桁架式臂架是塔式起重机实现长距离物料吊运的核心承载构件，在房屋建筑施工、桥梁架设、大型场馆钢结构安装等高空作业场景中承担着传递吊重载荷、连接起升机构与变幅机构的关键作用，作业时可沿着塔身顶部的铰点完成俯仰变幅动作，配合小车沿臂架上弦轨道的水平移动，覆盖不同半径范围内的重物吊装点位，适配从多层民用建筑到超高层地标建筑的不同施工跨度需求。从结构设计逻辑来看，整体采用三角形空间桁架构型，上弦杆作为小车行走的承载轨道，下弦杆承担主要的拉压载荷，腹杆按照等强度受力原则排布，相邻腹杆与弦杆围合形成稳定的三角受力单元，相比实腹式臂架能在保证整体刚度与承载能力的前提下，大幅降低构件自重，减少塔身承受的倾覆力矩，同时通透的桁架结构能有效降低高空作业时的风阻系数，减少强风环境下的结构晃动量，提升高空吊装作业的稳定性。建模过程中优先对弦杆与腹杆的连接节点做了细化处理，每处腹杆端部都做了贴合弦杆外壁的相贯线切口，保证杆件拼接时的贴合度，匹配现场焊接或螺栓连接的装配工艺要求；臂架上预设的多处铰点安装位，分别对应臂架与塔身的连接铰点、变幅拉索的固定吊点、臂架标准节之间的拼接法兰位，所有安装孔位的同轴度、相邻安装面的平面度都按照工程装配公差做了约束，避免现场拼接时出现错孔、装配间隙过大的问题。从安装边界来看，单节臂架的长度适配常规运输车辆的货厢尺寸限制，节段之间采用法兰配合高强螺栓连接，现场拼装时可根据作业所需的最大吊装半径灵活增减臂架节段，臂架截面的宽度与高度尺寸经过反复校核，既保证臂架在最大额定吊重、最大作业幅度工况下的下挠量符合行业安全规范要求，也不会因为截面尺寸过大导致臂架自重超标，影响起重机的额定起重量。日常作业过程中，该臂架结构除了承受垂直方向的吊重载荷，还要考虑变幅动作启动制动时的惯性载荷、露天作业时的风载荷、冬季低温环境下的材料性能折减，因此建模时对不同工况下的杆件受力路径做了模拟，对应调整了不同位置腹杆的截面规格，受力较大的根部区域腹杆采用更大规格的型材，靠近臂尖的区域适当减小杆件规格，实现结构重量与承载性能的最优平衡。
