立式L型支架单槽滑轮支撑组件

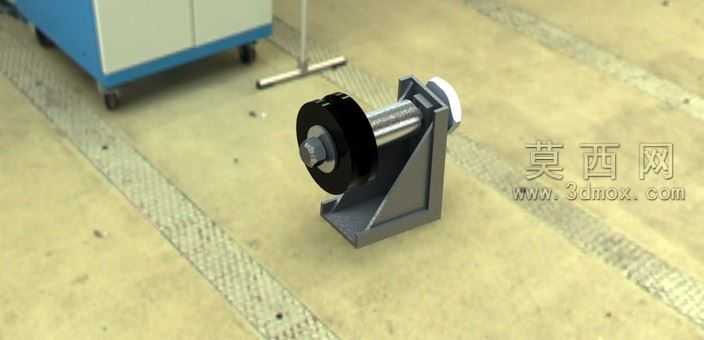

该滑轮支撑组件采用三维参数化建模方式完成整体设计，建模过程中先以基准面定位搭建L型焊接式支撑底座的轮廓，底座采用直角三角形加强筋结构提升整体抗形变能力，建模时对底座的安装孔位、支撑立板的轴孔同轴度做了参数化约束，确保各装配位置的公差配合符合机械设计标准。滑轮部分采用单槽轮体结构，轮槽做了圆弧过渡处理，建模时分别构建轮体、中心轴、锁紧螺母、端部限位挡圈的独立零件，再通过装配约束完成整体组合，装配过程中预留了轮体的转动间隙，保证滑轮可绕中心轴顺畅转动无卡滞。材质渲染阶段，支撑底座赋予磨砂金属材质，模拟冷轧钢板焊接后经喷塑处理的哑光质感，表面添加细微的颗粒纹理提升真实感；滑轮轮体部分采用黑色硬质工程塑料材质，边缘做轻微的倒角高光处理，中心金属轴赋予亮面镀铬材质，金属反光效果贴合实际加工后的表面状态，锁紧螺母与端部挡圈同样采用金属镀锌材质，区分不同零件的材质差异。结构设计上，L型底座的水平底板开设两个对称安装孔，可通过螺栓将整个组件固定在设备机架或安装平面上，垂直立板伸出的轴段通过轴肩与螺母实现双向限位，防止滑轮工作过程中发生轴向窜动，加强筋连接底板与立板的直角位置，可承受滑轮传导的径向载荷，避免立板受载后发生弯折变形。设计思路围绕实用型导向支撑需求展开，整体结构紧凑无冗余设计，零件数量少便于加工与装配，既可以作为绳索、皮带的导向支撑构件使用，也可用于小型输送线、张紧机构的配套组件，建模过程中所有特征均保留参数化编辑属性，可根据实际使用场景调整滑轮直径、槽宽、底座安装尺寸等参数，适配不同的载荷与安装空间需求，渲染时采用车间地面实景作为背景，搭配柔和的漫射光照，还原组件在实际工业场景中的应用状态，清晰展现各部分的结构细节与装配关系。
