锻钢材质中央博克叉式万向联轴器结构

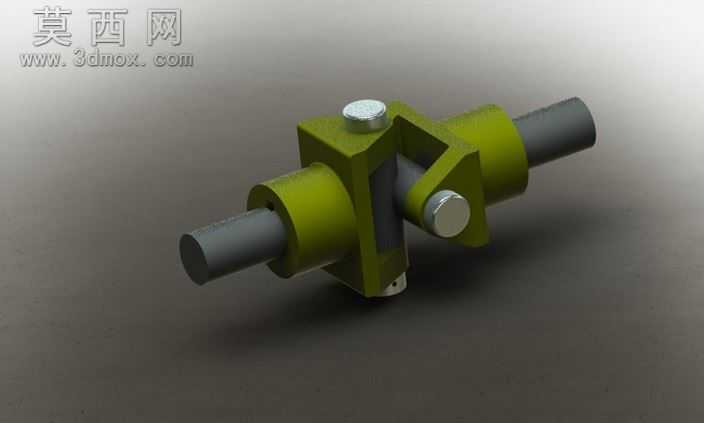

本作品为中央博克叉式万向联轴器的三维建模成果，建模阶段以等角视角的传动结构逻辑为核心，先完成两端轴段的圆柱基体建模，保证轴段同轴度基准与实际装配要求一致，再逐步构建中间叉式架体的异形结构：架体采用对称式叉形布局，预留销轴装配的同轴孔位，孔位公差按照通用机械传动的装配间隙要求设置，确保后续虚拟装配时销轴可顺畅完成铰接动作。建模过程中对架体的棱角做了工艺性倒角处理，还原实际锻钢零件的加工特征，避免锐边结构带来的应力集中问题，同时对销轴端部的圆柱头、锁紧端的小凸台结构做了精细化建模，还原紧固件的实际装配形态。材质设置阶段，主体架体与销轴采用锻钢材质参数，调整金属材质的漫反射、粗糙度参数，还原锻钢件经机加工后的亚光金属质感，两端轴段采用深灰色金属材质，区分不同加工工序的表面质感差异，销轴的外露端面做了高光金属效果处理，突出精加工面的视觉特征。渲染阶段采用柔和的侧上方主光源搭配底部补光，避免结构阴影遮挡关键装配细节，背景选用中性深灰色调突出联轴器本身的结构轮廓，清晰展现中间铰接结构的空间布局：两个叉形构件通过中央销轴实现十字方向的角度补偿，可在两轴存在偏角的状态下稳定传递扭矩，架体的中央空腔为铰接转动预留了足够的活动空间，避免转动过程中出现结构干涉。设计思路围绕万向联轴器的角向补偿核心功能展开，在保证结构强度的前提下优化架体的壁厚分布，既满足锻钢零件的力学性能要求，也兼顾了整体结构的轻量化，所有装配面的贴合关系都按照实际机械装配逻辑设置，可直接用于传动结构的教学演示、虚拟装配验证或者相关机械产品的选型参考，完整还原了这类叉式万向联轴器的结构特征与装配关系。
