发动机气缸盖散热结构三维数模设计

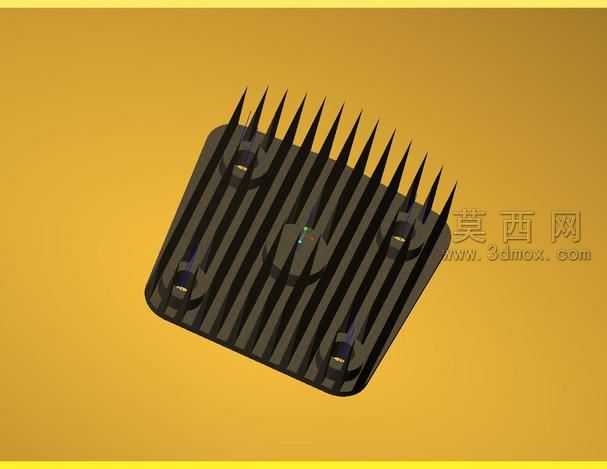

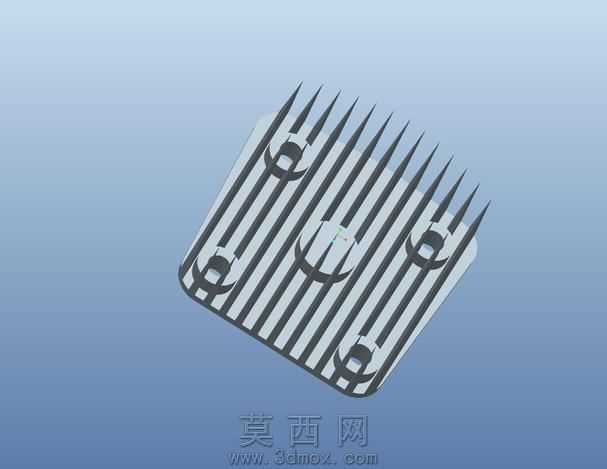

本作品为发动机气缸盖的三维结构设计模型，建模过程依托三维参数化设计逻辑完成，首先对气缸盖的核心功能需求进行拆解：作为发动机燃烧室的核心密封与散热承载部件，该结构需要兼顾安装定位精度与高效散热能力，因此建模阶段优先确定了五个安装定位孔的相对位置尺寸，严格匹配发动机缸体的装配公差要求，保证后续装配环节的同轴度与贴合度达标。在主体结构建模时，采用实体拉伸与阵列特征完成平行排布的散热鳍片结构，每一片鳍片的厚度、间距都经过参数化约束，既保证鳍片拥有足够的散热接触面积，又避免鳍片过密导致的结构强度不足、积尘难以清理的问题，鳍片的边缘做了微小的圆角过渡处理，消除建模过程中的尖锐棱角，还原实际机加工零件的工艺特征。模型的材质渲染阶段，为主体结构赋予了哑光金属材质，模拟铝合金压铸成型后的气缸盖表面质感，调整材质的粗糙度与反光参数，让散热鳍片的阵列结构在渲染视角下呈现出清晰的明暗层次，能够直观展现每一片鳍片的排布走向与结构形态，安装孔位置做了轻微的沉台结构渲染，还原实际零件装配时螺栓沉头的容纳空间。结构设计层面，五个安装孔采用对称式排布逻辑，分别布置在散热鳍片区域的四个边角与中心位置，保证气缸盖与缸体连接时的受力均匀，避免长期受高温高压工况影响出现局部应力集中导致的变形问题；散热鳍片采用等距平行排布的设计，引导空气顺着鳍片间隙流动，最大化带走发动机工作时传递到缸盖的热量，提升发动机整体的热管理效率。建模全程采用全参数化的特征树管理，每一个结构尺寸都设置了可调整的参数入口，后续如果需要匹配不同排量的发动机机型，可以直接修改对应参数快速调整鳍片数量、安装孔间距、整体外形尺寸，无需重新进行基础建模，大幅提升了模型的复用性。在细节处理上，模型对所有的棱边都做了符合机械加工工艺的圆角处理，没有出现不符合实际生产的零厚度特征、几何重叠错误，模型的几何拓扑结构完整，既可以用于后续的工程图导出、数控加工编程参考，也可以用于发动机结构教学、热仿真分析的基础模型使用。
