步进驱动六自由度微型机械臂结构设计

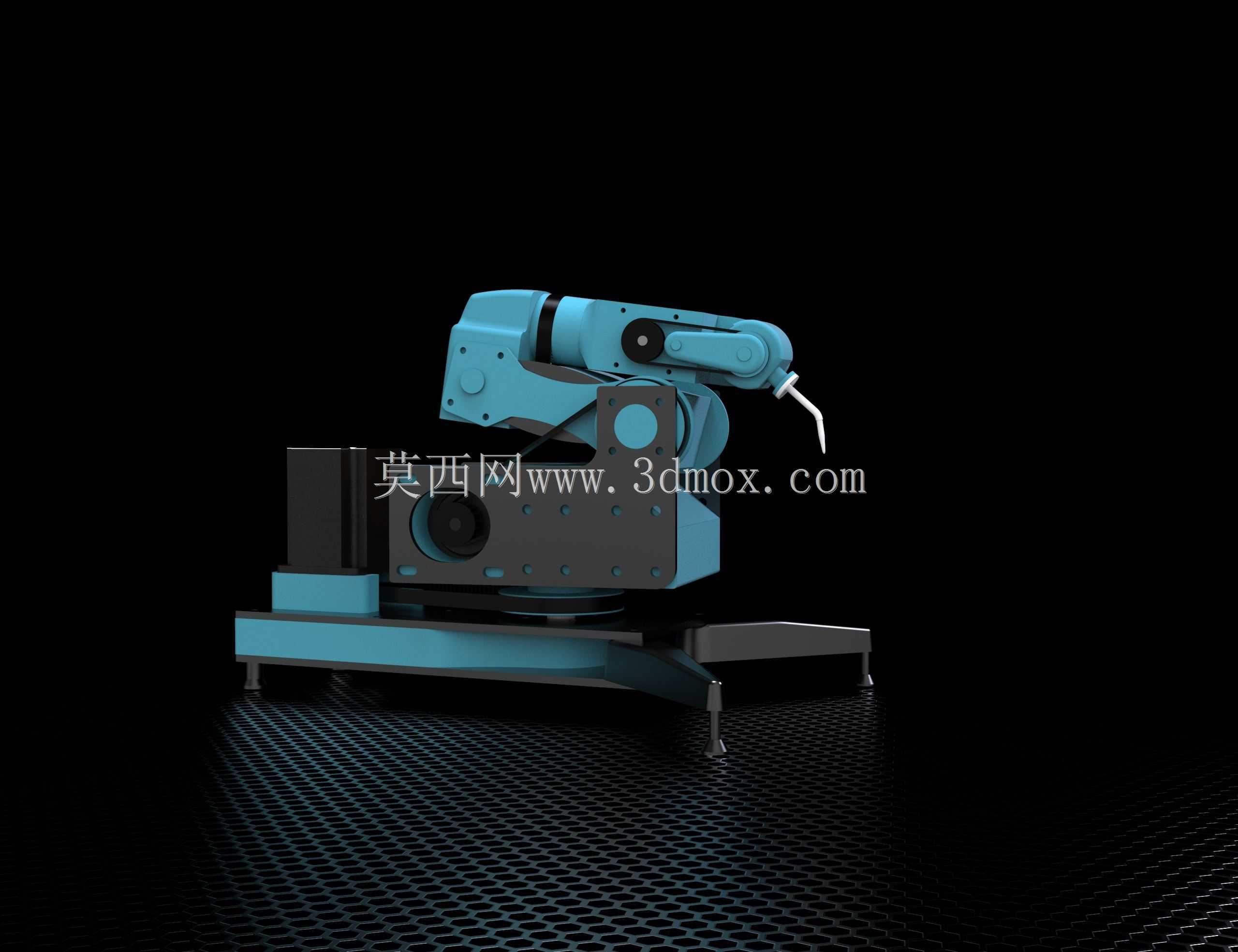

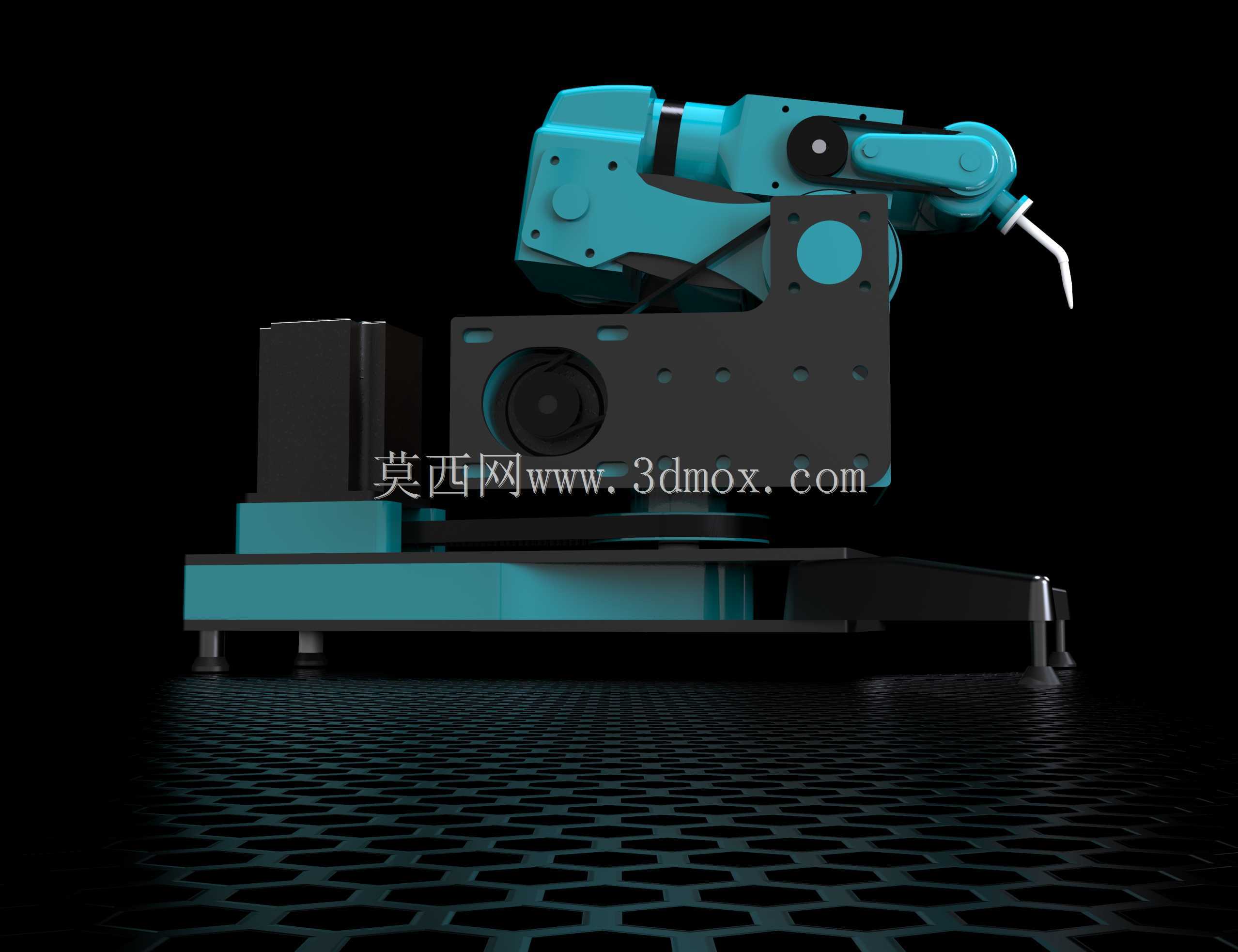

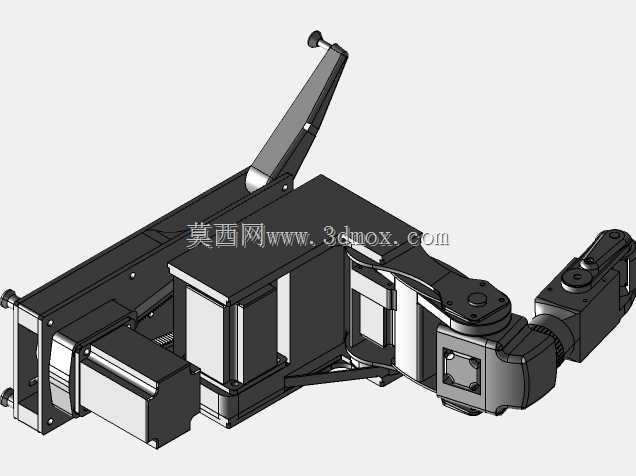

　　这款六自由度微型机械臂采用步进电机作为核心驱动元件，整体结构紧凑，底座采用加宽式支撑设计，底部预留四个可调式支脚安装位，可直接固定在工作台面或专用支架上，安装边界控制在400mm×300mm的矩形范围内，不会占用过多工位空间，适合在小型自动化工作站、教学实验台、精密装配工位等空间受限场景部署。从结构布局来看，该机械臂的六个旋转关节依次排布在底座回转台、大臂铰接处、小臂铰接处、腕部俯仰轴、腕部回转轴、末端执行器连接位，每个关节的传动结构都做了集成化处理，步进电机通过同步带或精密齿轮组直接驱动关节转轴，减少了冗余传动环节带来的回程误差，重复定位精度可满足小负载精密作业需求。末端执行器预留了标准夹具安装接口，

　　可根据不同作业场景快速更换夹爪、焊枪、点胶头、吸盘等作业工具，适配不同的生产工序需求。在实际应用场景中，这类微型机械臂可承担小型电子元器件的分拣与装配、内衣生产工序中的文胸面料抓取对位、小型工件的焊接辅助定位、教学场景中的机器人运动学演示、3D打印工件的后处理取放等工作，负载能力控制在1kg以内，作业半径覆盖以底座中心为圆心、500mm为半径的半球形空间，可覆盖常规小型工位的全部作业范围。设计过程中，各关节的限位结构做了内嵌式处理，避免外置限位块占用外部空间，同时在关节转轴处预留了走线槽位，所有驱动线缆与信号线缆都可通过臂体内部的空腔排布，不会在机械臂运动过程中出现线缆缠绕、剐蹭周边设备的问题。臂体主体结构采用铝合金板材拼接加工，

　　在保证结构刚性的前提下尽可能降低自身重量，减少步进电机的负载扭矩需求，底座内部预留了驱动电路板与接线端子的安装空间，可直接将步进电机驱动器集成在底座内部，减少外部布线的复杂度。从运动特性来看，六个自由度的组合可实现末端执行器在作业空间内任意位置与姿态的调整，底座回转关节可实现360度连续回转，大臂俯仰角度范围覆盖-30度到90度，小臂俯仰角度范围覆盖-60度到120度，腕部三个关节可组合实现末端姿态的灵活调整，可完成复杂轨迹的连续运动，适配曲线焊接、轨迹点胶、曲面工件抓取等需要复杂姿态调整的作业需求。安装时只需将底座四个支脚通过螺栓固定在安装平台上，确保安装平面的平面度公差在0.1mm以内，即可保证机械臂运行过程中的稳定性，

　　不会出现运行抖动的问题。日常维护过程中，各关节的轴承位都预留了注油孔，可定期加注润滑脂减少传动磨损，延长设备使用寿命，各驱动电机的安装位都设计了张紧调节结构，可在同步带出现松弛时快速调整张紧力，保证传动精度。相较于大型工业机械臂，这类微型六自由度机械臂的部署成本更低，占用空间更小，调试难度更低，适合中小型生产场景的自动化改造，也可作为职业院校、高校机械相关专业的教学实训设备，帮助学习者理解串联机器人的运动学原理、关节传动结构设计、驱动系统选型等相关知识。在结构细节处理上，臂体的所有棱角都做了倒圆角处理，避免运行过程中剐蹭操作人员或周边工件，外露的传动部件都加装了防护盖板，防止生产过程中的粉尘、碎屑进入传动结构影响运行精度。末端法兰采用标准的接口尺寸，可兼容市面上多数小型末端执行器，无需额外制作转换连接件，降低了用户的二次改造成本。
