法兰连接式传感安装固定基座结构设计

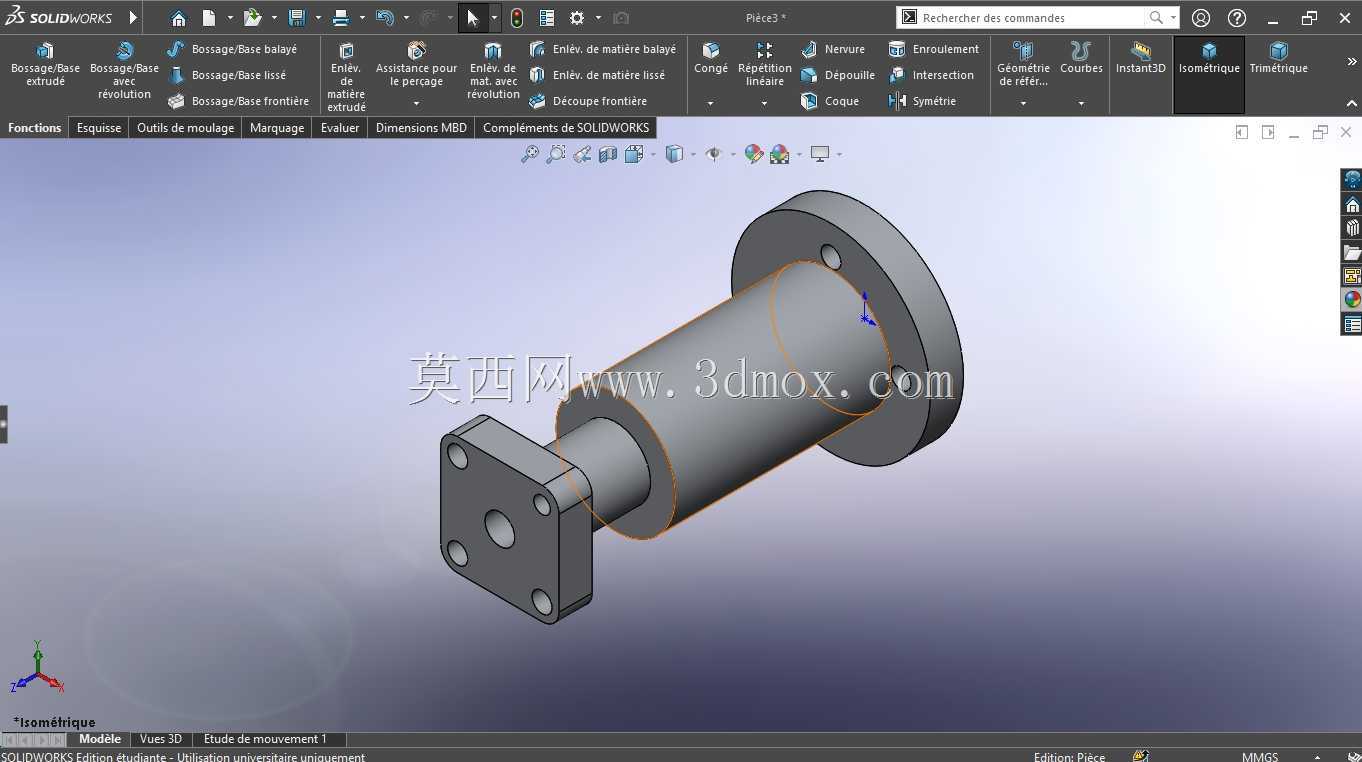

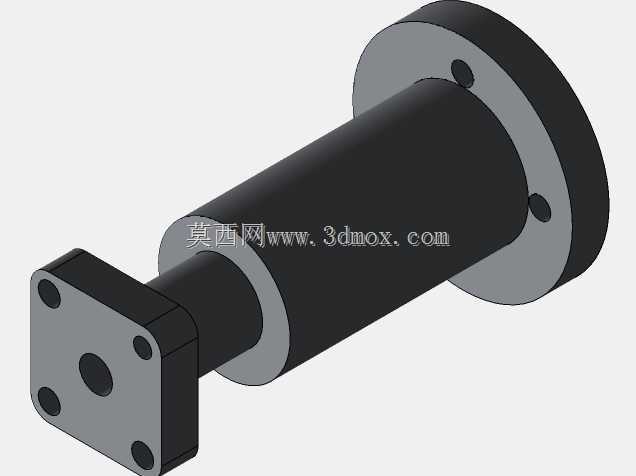

　　在工业传感检测的实际部署场景中，这类带双端安装结构的轴式基座，主要承担传感元件的承载、定位与工况适配作用，常见于流体管路压力检测、设备转轴振动监测、工位位移反馈这类需要刚性固定传感单元的工位。不同于常规的螺纹直装式传感接头，这款结构在设计时优先考虑了安装后的受力稳定性与空间适配性，一端采用带四个安装孔的方法兰结构，可直接贴合设备外壁或安装面板完成固定，法兰面的平面度公差控制在0.02mm以内，避免安装后出现倾斜导致传感检测面与被测介质/部件出现角度偏差，影响检测精度。另一端的方形安装块则用于固定传感核心元件，块体上的中心孔与轴身内孔保持同轴，同轴度公差控制在φ0.015mm，确保穿入的传感探头能精准对准被测位置，

　　不会出现偏心蹭碰的问题。中间的圆柱形轴身是整个结构的受力主体，壁厚根据常见的1.6MPa工况压力做了冗余设计，轴身与两端法兰、安装块的衔接处做了R2的圆角过渡，避免应力集中在长期受振动、压力冲击的工况下出现开裂问题。从安装边界来看，方法兰端的安装孔采用圆周均布设计，孔位适配常规的M4内六角螺栓，安装时不需要额外加工定制转接件，可直接匹配市面上多数工业设备预留的传感安装位；方形安装块的四个角同样预留了安装孔，可根据现场走线需求选择不同方向固定传感尾线的防护套，避免线缆在设备运行过程中被拉扯断裂。设计过程中没有采用多余的装饰性结构，所有外表面的粗糙度都控制在Ra3.2，既满足常规工业环境的防腐蚀涂层附着要求，

　　也不会因为过高的表面精度要求增加不必要的加工成本。轴身内部的通孔直径根据常用的传感探头外径做了适配，通孔内壁做了0.5x45°的导向倒角，方便探头穿入安装时不会刮伤探头外壁的密封层，安装后配合O型密封圈即可实现IP65级别的密封防护，适配有少量喷淋、粉尘的工业车间环境。在实际选型适配时，这类结构可以兼容接触式位移传感器、小型压力传感器、温度探针等多种检测元件，不需要针对不同传感类型重新设计安装基座，只需要根据探头的实际外径调整内孔尺寸即可，大幅降低了设备运维时的备件种类。结构的整体刚性经过校核，在设备运行产生的10-2000Hz振动频段内不会出现共振问题，避免因为基座自身振动干扰传感检测的信号输出，保证检测数据的稳定性。两端安装面的平行度公差也做了严格控制，确保安装完成后传感探头的轴线与被测面保持垂直，对于需要垂直对准检测的光学类、超声类传感元件，这种结构能有效减少安装角度带来的检测误差。
