驳船主体钢结构框架三维设计作品

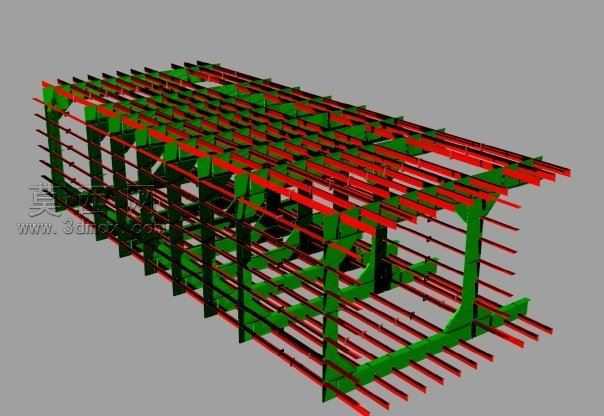

本作品为驳船主体承载钢结构框架的三维设计成果，建模阶段严格遵循内河驳船的结构受力规范，以等比例参数化建模方式还原船体骨架的真实构造。建模过程中首先确定船体主尺度基准，以纵向贯通的主龙骨作为核心承重基准轴，沿船长方向等距排布横向强肋骨框架，每一组肋骨框架都严格匹配驳船的型线变化，保证横向结构的抗弯抗扭性能；纵向则铺设多道平行的纵桁与纵骨，与横向肋骨形成牢固的网格状承力体系，所有构件的连接节点都按照焊接工艺要求做了贴合处理，还原实际造船过程中的焊装衔接逻辑。材质设置上区分了不同构件的视觉表现，主承重的立柱、强肋骨、主纵桁采用醒目的绿色哑光金属材质，模拟船厂涂装的车间防锈底漆效果，次要的纵向次骨材、横向连接肋条采用红色金属材质，既在视觉上清晰区分主次受力构件，也还原了船舶建造过程中不同结构件的色标管理规范，所有金属材质都添加了细微的表面粗糙度参数，避免渲染效果过于塑料化，还原钢材表面的真实质感。结构设计上充分考虑驳船的载货需求，上层甲板下方的横梁排布密度经过受力验算，保证甲板承受均布载荷时的变形量在规范允许范围内，舷侧的纵向构件做了连续贯通处理，避免应力集中导致的结构疲劳，底部的龙骨与肋板连接位置做了加强肘板设计，提升船体总纵强度与局部抗冲击能力。渲染阶段采用正交视角展示整体框架，去掉了外板、甲板等外围包覆结构，完整暴露内部的骨架排布逻辑，方便查看每一处构件的连接关系与排布走向，整体模型没有冗余的几何面，每一根型钢构件都对应实际造船过程中的标准型材规格，可直接用于船舶结构教学、建造方案演示、受力仿真分析等场景，能够直观展现驳船钢质骨架的构造逻辑，帮助理解船体结构的传力路径与设计考量。
