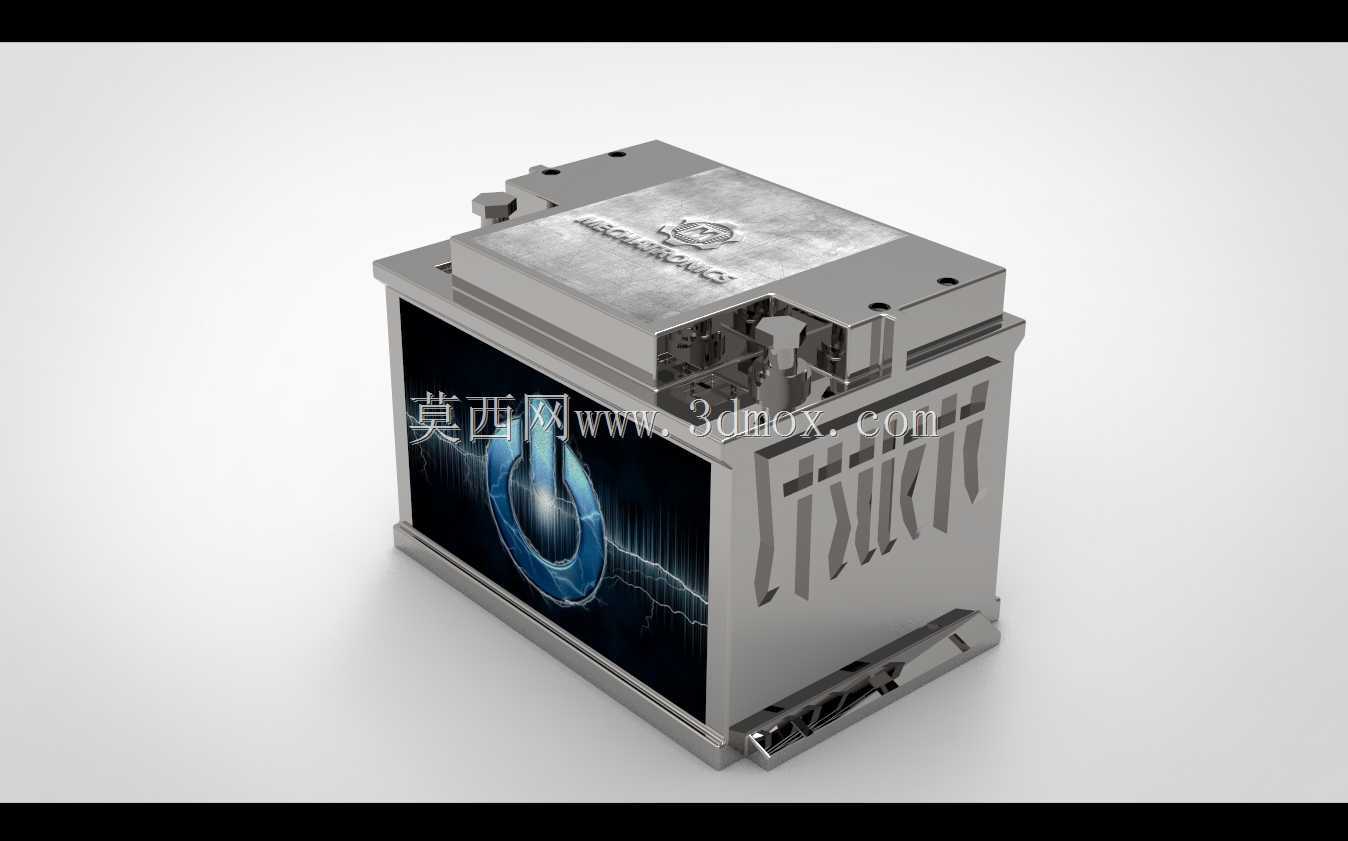

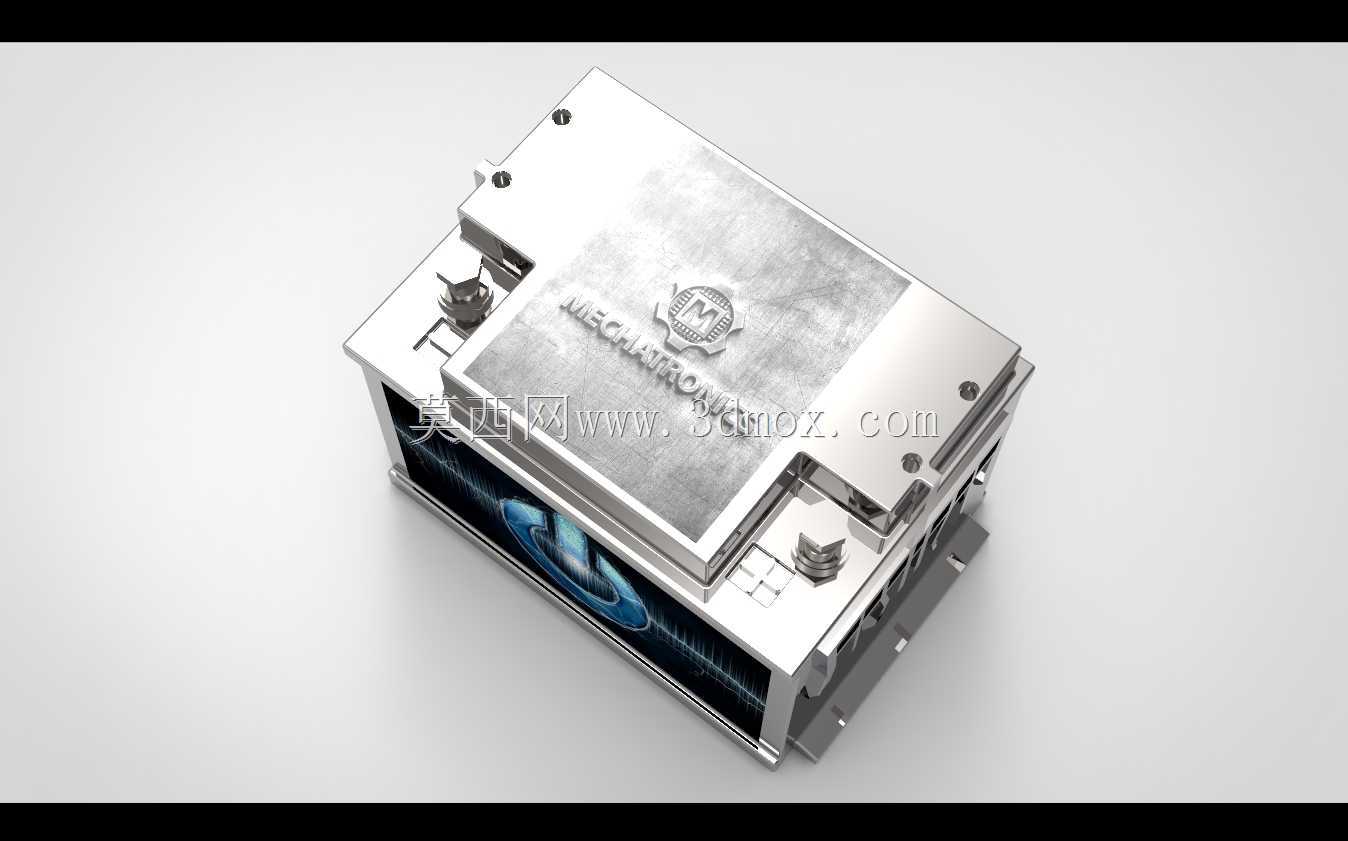

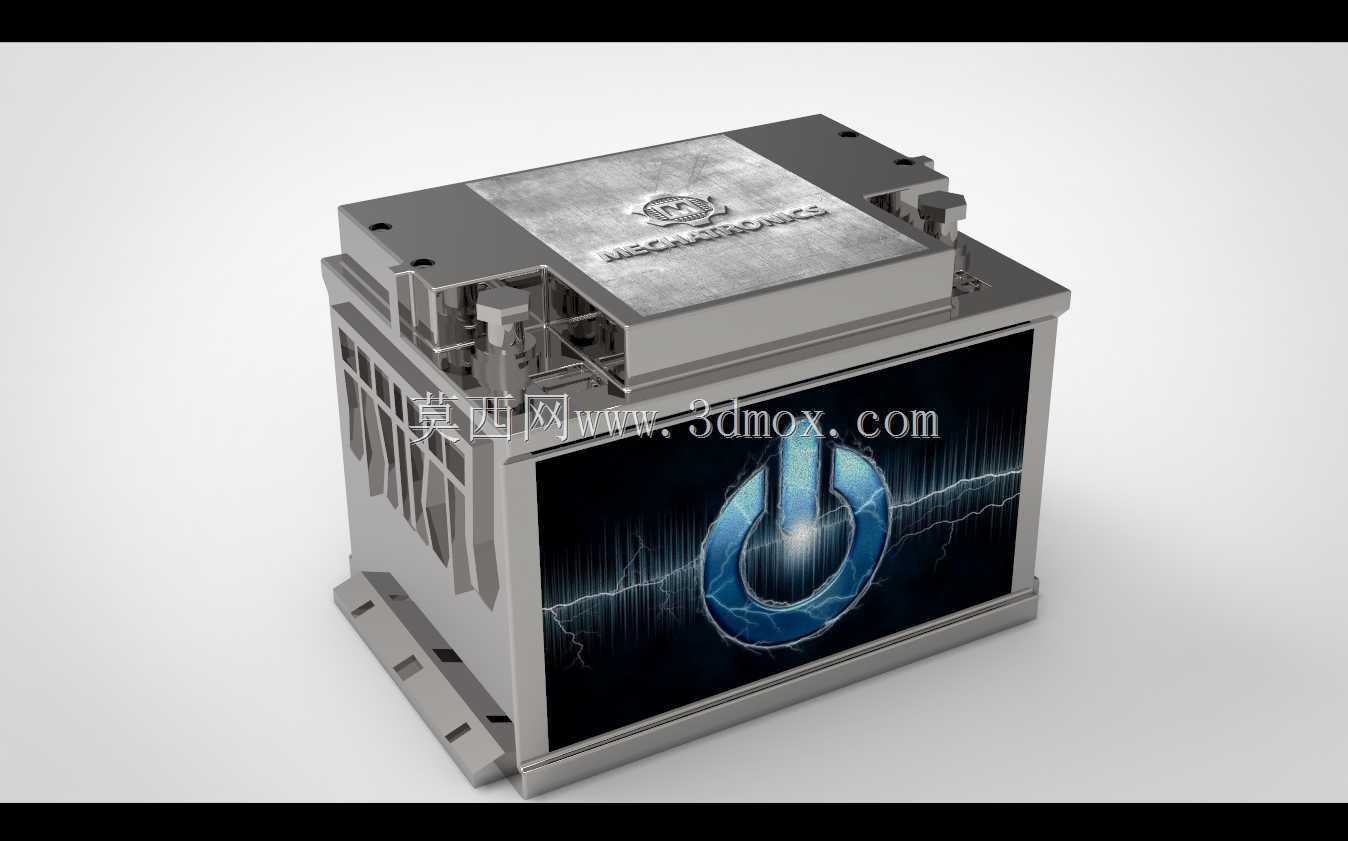

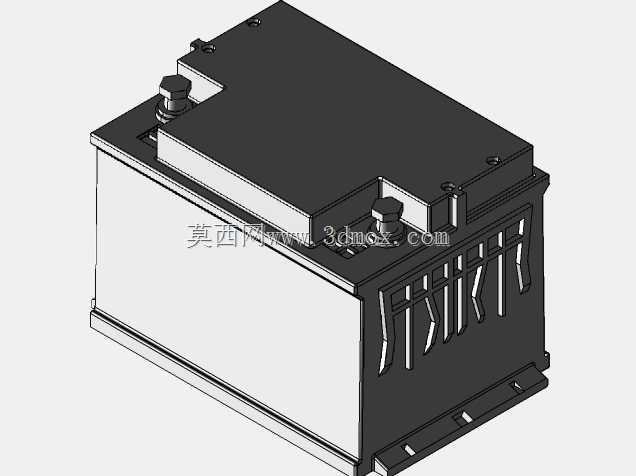

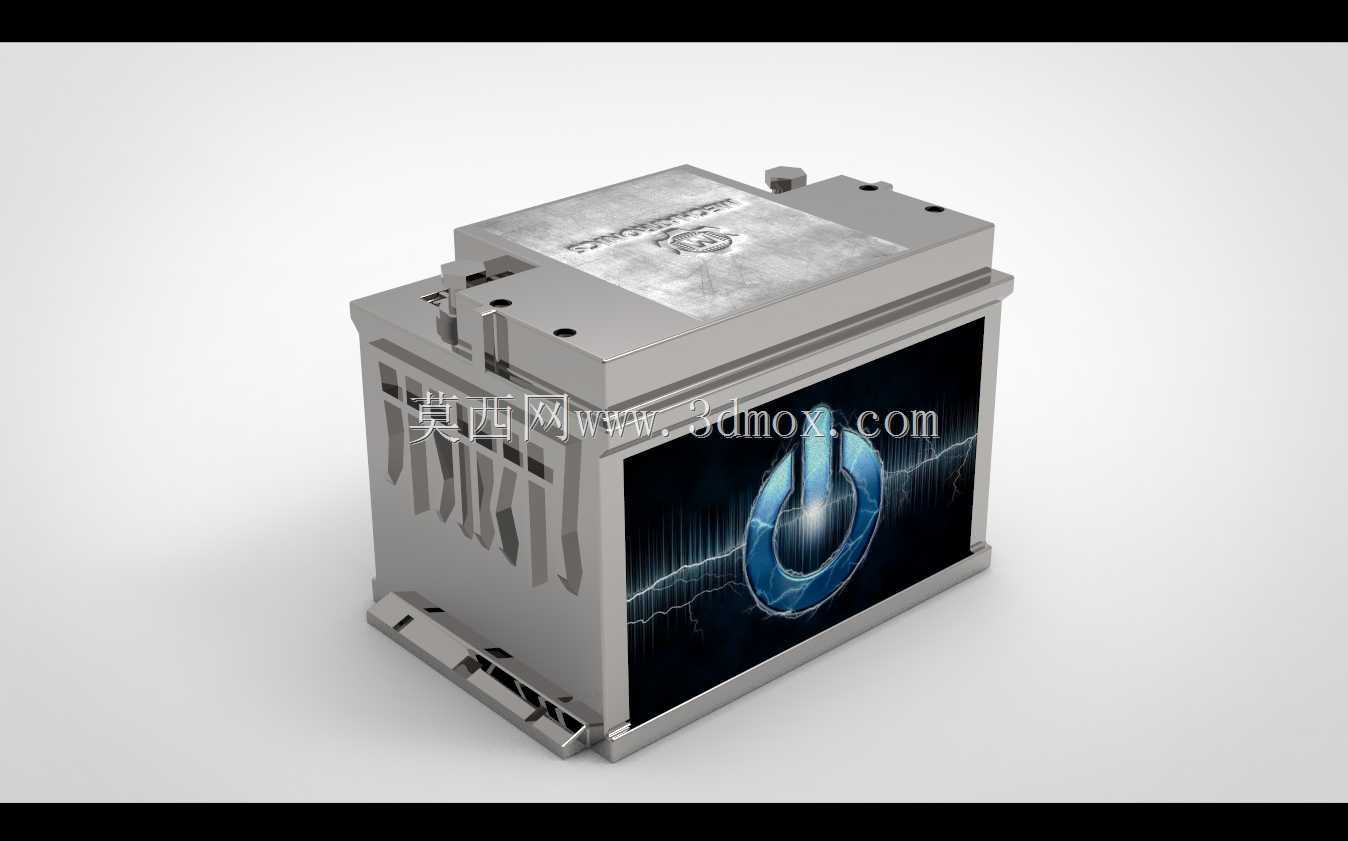

储能用铅酸蓄电池结构三维设计

　　在分布式光伏储能、低速电动车供电、通信基站后备电源等场景中，这类阀控式铅酸储能电池是应用占比极高的电能存储单元，建模时首先要匹配实际安装场景的边界约束，比如常见的12V100Ah规格，壳体外形尺寸控制在长330mm、宽172mm、高215mm的区间内，底部预留的安装凸台要对应标准电池架的卡槽尺寸，凸台高度统一为12mm，卡槽配合间隙留0.8mm，保证批量安装时能顺利推入电池架，不会出现卡滞。从结构设计逻辑来看，电池壳体采用ABS阻燃材质注塑成型，侧壁设计的竖向加强筋不是装饰结构，一方面是提升壳体抗鼓胀能力，因为电池充放电过程中内部会产生微量气体，壳体内压会出现小幅波动，加强筋能把侧壁的形变量控制在1mm以内，

　　避免长期使用后壳体开裂漏液；另一方面加强筋形成的竖向风道，能在电池组密集排布时留出散热间隙，避免多块电池紧贴导致热量积聚，影响循环寿命。顶部的端子结构设计要兼顾导电性能和防呆需求，正极端子采用铅锡合金包覆铜芯的结构，铜芯直径12mm，露出壳体的高度为18mm，端子周边设计的绝缘护罩卡槽，能直接卡入配套的绝缘保护盖，防止安装运维时误触造成短路；端子旁的排气阀是阀控结构的核心，采用三元乙丙橡胶材质的伞形阀，开启压力设定在35kPa，当内部气压超过阈值时自动排气，压力回落之后自动闭合，不需要额外补充电解液，实现免维护的使用需求。建模过程中要还原内部极群的排布逻辑，单格电池内部是6组极群串联，每一组极群由正极板、负极板、

　　AGM隔板交替叠装而成，极板的极耳通过汇流排焊接连接，汇流排的厚度设计为3mm，过流能力匹配10小时率放电的电流要求，避免大电流放电时汇流排过热。壳体正面的标识区域预留了足够的平面空间，用来印刷参数标识、极性标识和警示标识，建模时把这个区域的表面粗糙度设置为Ra1.6，保证印刷标识的附着力，不会因为长期户外使用出现标识脱落。从安装适配性来看，电池顶部的提手结构采用内嵌式设计，提手收起时和顶面齐平，不会超出顶部安装平面，这样多块电池叠放或者上层安装电池架时不会出现干涉，提手拉出时的承重能力要满足单块电池30kg的重量要求，转轴位置的配合间隙留0.3mm，保证提手转动顺畅不会卡滞。在实际工程选型中，这类电池的安装边界还要考虑接线空间，

　　端子外侧要预留至少50mm的接线操作空间，方便用扭矩扳手拧紧接线端子，拧紧扭矩控制在12N·m，既要保证接触电阻足够小，也要避免扭矩过大拧坏端子嵌件。建模时还要注意壳体的密封结构，上盖和壳体的配合面采用迷宫式密封槽，槽内注入密封胶，密封胶的固化后硬度控制在邵氏45度，既能保证密封性能，也能在电池出现异常内压时提供一定的形变余量，不会出现壳体炸裂的情况。另外，壳体底部的圆角设计统一为R5mm，一方面是注塑成型时避免应力集中，减少注塑件的翘曲变形，另一方面在安装推入电池架时，圆角能起到导向作用，降低安装难度。对于做储能系统集成、电动车底盘结构设计的工程师来说，这个模型能直接用来做装配干涉检查、电池排布布局设计，不需要再从零开始测绘电池外形，能大幅缩短前期方案设计的周期，建模时还原的所有安装尺寸、结构细节都和量产实物保持一致，不会出现模型和实物尺寸不符导致的装配问题。
