带MC4连接器单晶太阳能电池板结构设计

　　在分布式光伏电站、户用并网发电系统、离网型电力电子实训项目、户外独立供电站点的结构选型与三维布局环节，这款单晶太阳能电池板的三维结构模型能够为设计人员提供精准的装配参考，避免现场安装时出现尺寸干涉、连接点位错位、安装空间预留不足等常见工程问题。不同于常规只做外观示意的简化模型，这款模型完整还原了电池板的边框结构、电池片排布、接线端连接结构，能够直接用于光伏阵列排布仿真、支架适配校核、线缆走向规划等实际设计工作。

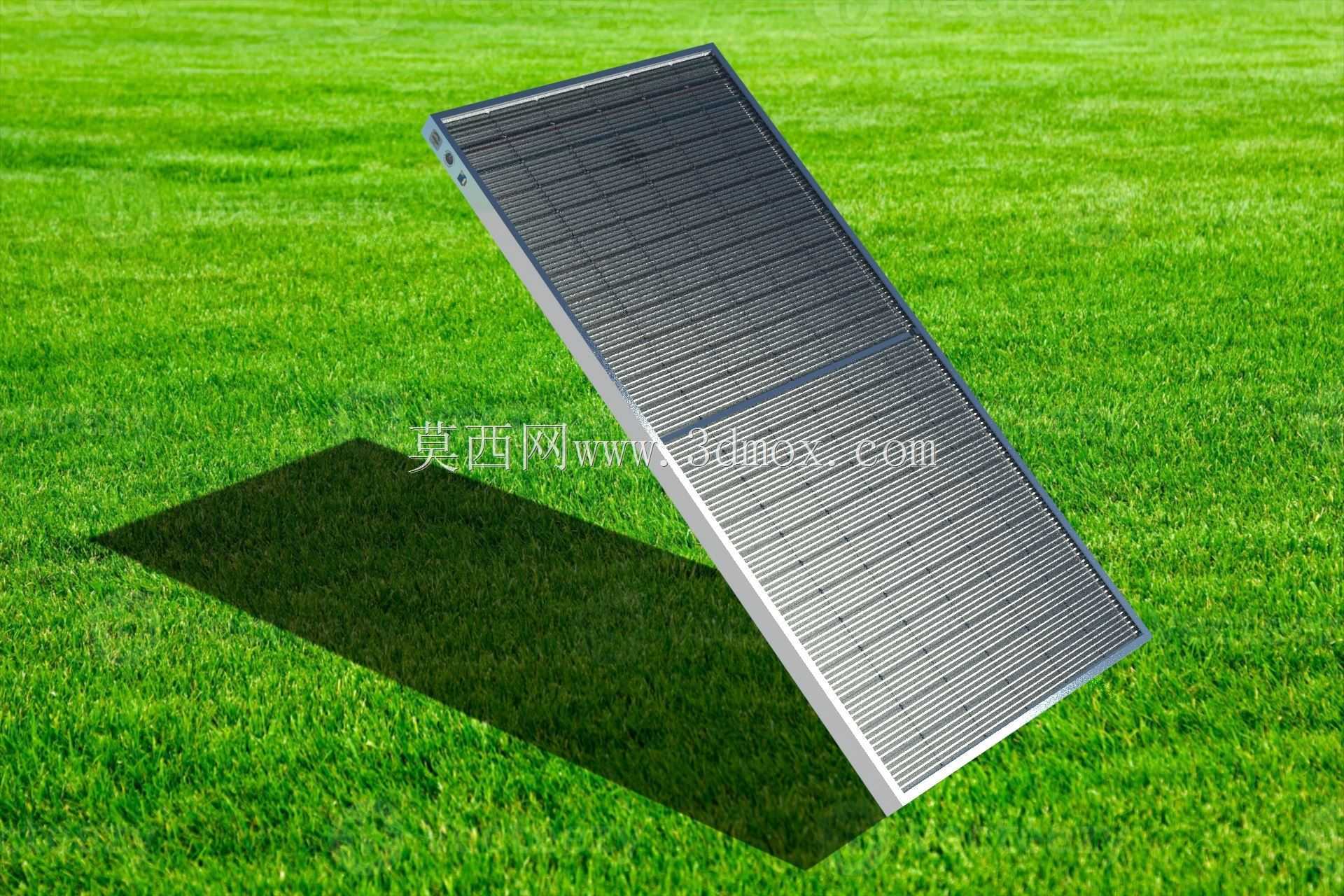

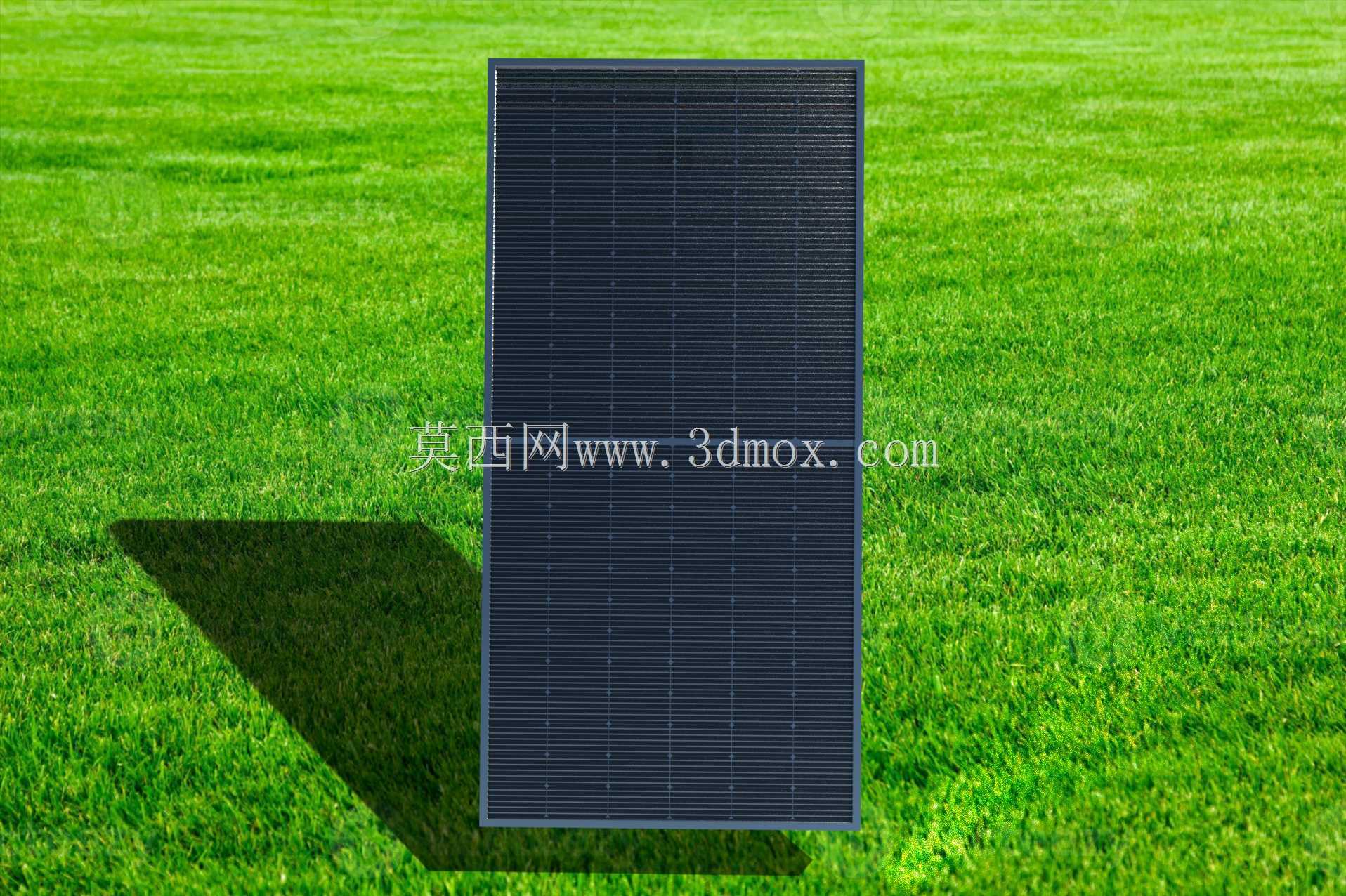

　　从实际功能特性来看，这款单晶组件的核心作用是将太阳光辐射能直接转换为直流电能，配套的MC4连接器是光伏系统里通用的连接部件，具备可靠的防水防尘性能，能够满足户外长期使用的防护要求，在做系统布线设计时，可以直接依托模型的接口位置，计算线缆预留长度，规划线缆的固定路径，减少现场施工时的材料浪费与返工概率。电池片采用规则的矩阵式排布，表面覆盖高透的钢化防护层，边缘采用铝合金边框做结构加强，边框上预留的标准安装孔位，能够适配市面上多数通用光伏支架的安装尺寸，不需要额外做打孔改装。

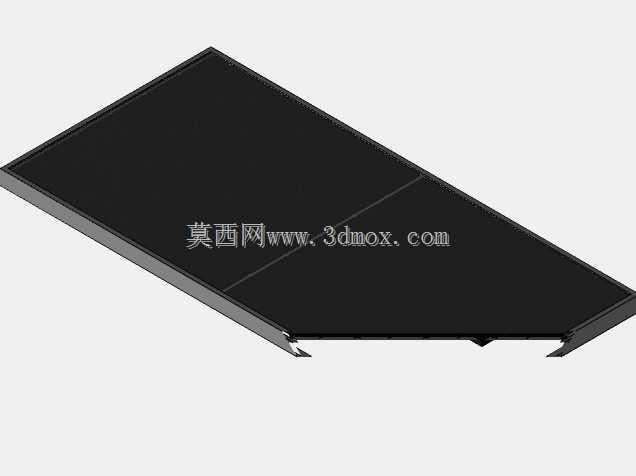

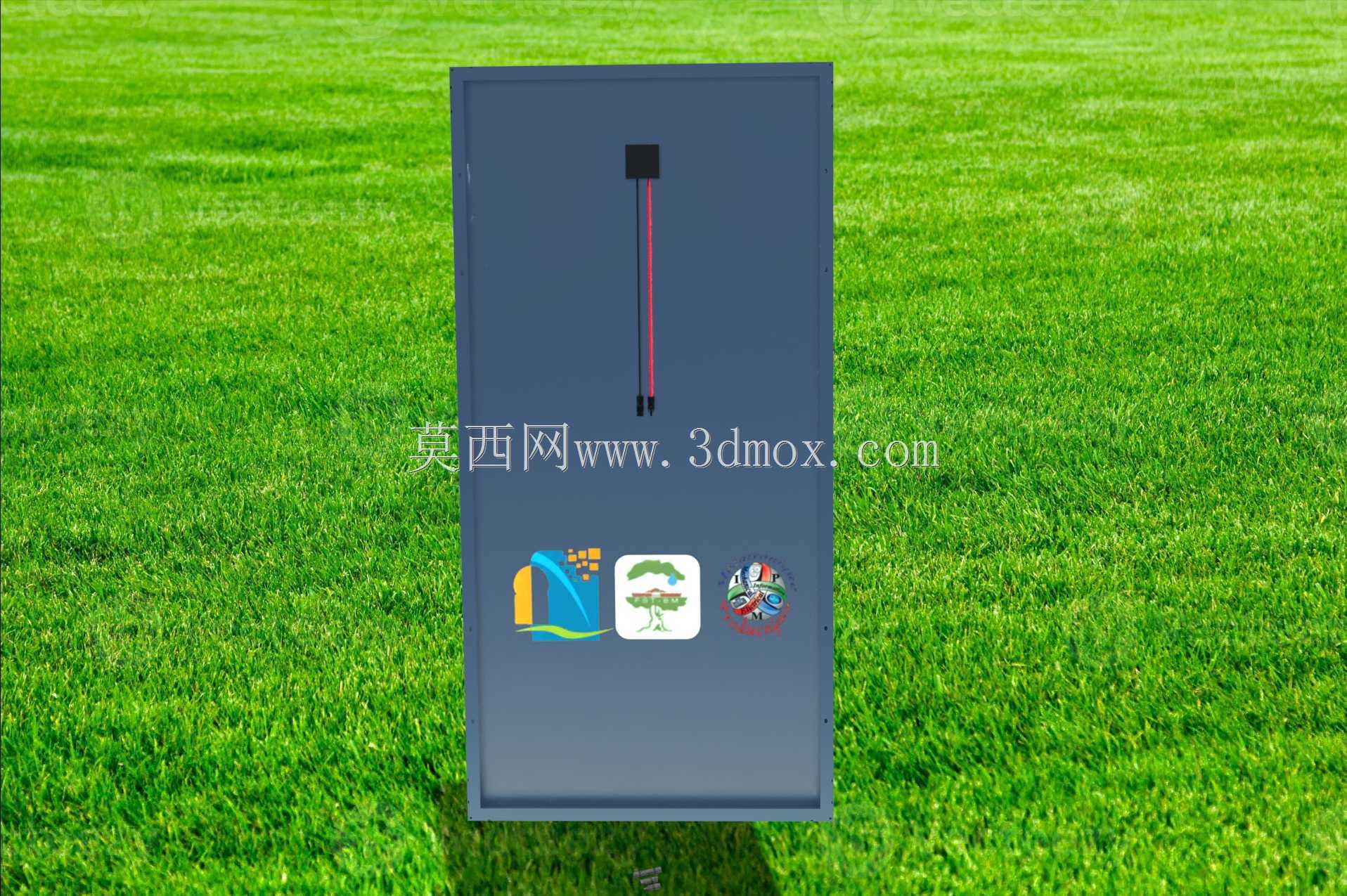

　　做这款模型的结构设计时，首先要还原实际产品的安装边界约束，整体外形尺寸严格按照实物参数设定为2278x1133x35毫米，这个厚度尺寸是行业内同功率段单晶组件的通用厚度，在做阵列排布时，组件之间的预留间隙可以直接参考这个厚度做阴影遮挡计算，尤其是在固定倾角安装的场景下，前后排组件的间距计算需要结合组件的外形尺寸做冬至日真太阳时的阴影长度校核，精准的模型尺寸能够直接导入光照仿真软件做遮挡分析，不需要额外修正尺寸参数。边框的倒角、安装孔的位置间距、接线盒的安装位置都按照实物1:1还原，在做支架配套设计时，可以直接在装配环境里匹配支架的压块位置、螺栓规格，确认压块与边框的接触面积是否满足风载荷下的固定强度要求。

　　在不同的应用场景下，这款模型的适配性也有明确的设计考量：比如在户用屋顶安装场景中，可以直接把模型导入建筑三维模型中，核对组件与屋面瓦、屋面检修通道、避雷带的位置关系，避免组件铺设后遮挡检修通道或者与避雷带产生安全距离不足的问题；在电力电子教学实训项目中，模型可以用来演示光伏组件的内部结构、连接方式，帮助学员理解单晶组件的发电原理与装配逻辑；在大型地面电站的设计中，可以通过阵列装配这款组件模型，直观展示不同排布方案下的场地利用率，结合逆变器的MPPT路数配置，优化组串的划分方式，减少直流侧的线损。

　　设计过程中也充分考虑了组件的电气特性匹配，模型标注的530W最大功率、41V工作电压、12.8A工作电流参数，能够直接为系统的电气选型提供参考，在选配逆变器、直流线缆、熔断器等配套部件时，可以直接依据这些参数做载流量计算、电压匹配校验，不需要再额外查找产品规格书。组件的边框结构设计兼顾了结构强度与轻量化需求，铝合金型材的截面形状经过优化，能够承受常规地区的风载荷、雪载荷要求，在做结构强度仿真时，可以直接提取模型的边框截面参数做有限元分析，验证不同安装方式下的结构变形量是否在允许范围内。

　　很多设计人员在做光伏系统设计时，往往会忽略组件的实际外形细节，导致现场安装时出现接线盒位置与线缆槽冲突、安装孔位与支架压块不匹配、组件之间间隙过小导致运维空间不足等问题，这款精细化的三维模型能够在设计阶段就把这些潜在问题暴露出来，提前调整设计方案，大幅降低现场施工的沟通成本与返工成本。尤其是在做BIPV建筑光伏一体化设计时，组件的尺寸精度直接影响到建筑围护结构的装配精度，35毫米的厚度尺寸需要和建筑的龙骨结构做精准匹配，确保组件安装后与建筑外立面的平整度一致，不会出现凹凸错位影响建筑外观与防水性能。

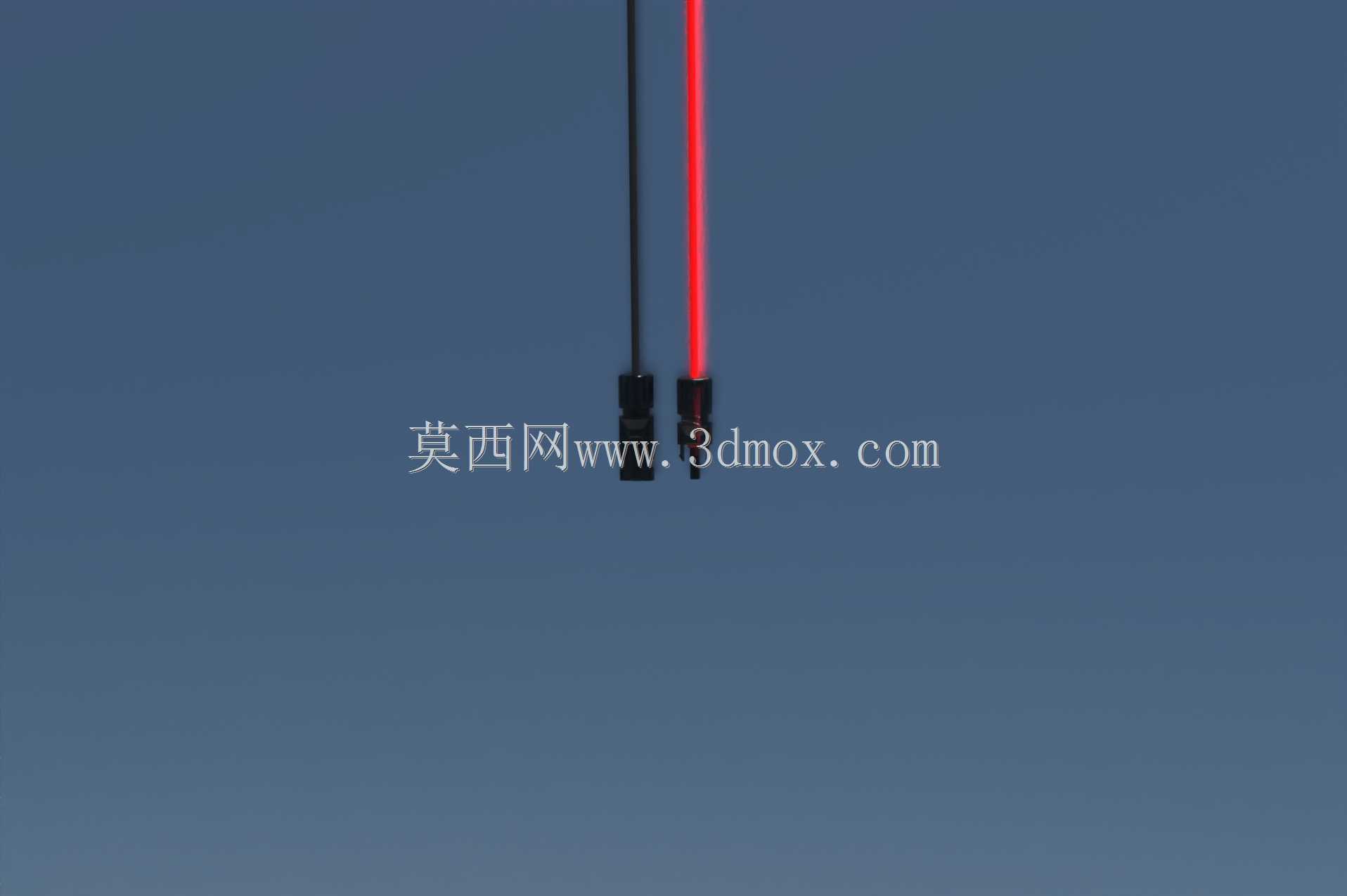

　　另外，模型还原的MC4连接器结构，能够帮助设计人员确认连接器的插拔空间，在组件排布时预留足够的接线操作空间，避免后期运维时无法插拔连接器，影响组件的更换与检修。连接器的出线方向也在模型中做了准确还原，在做线缆固定设计时，可以顺着出线方向规划线缆的固定卡扣位置，避免线缆出现过度弯折导致的线芯断裂、绝缘层破损等问题，提升系统的长期运行可靠性。
