齿轮齿条传动机构三维设计模型

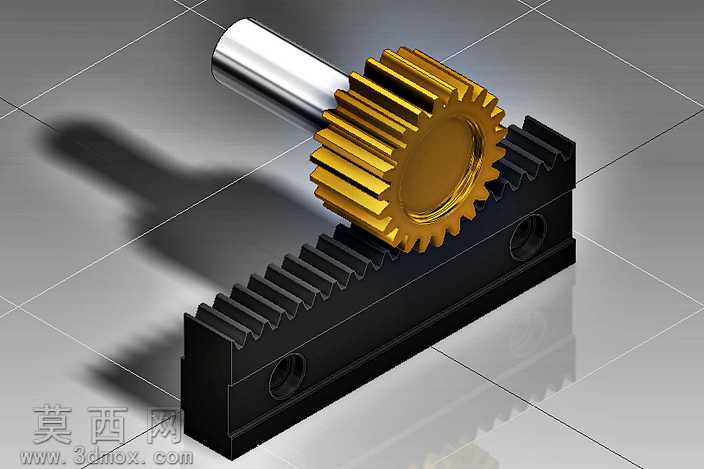

本模型为经典齿轮齿条直线传动机构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动设计规范，对齿形参数、啮合间隙、安装基准做了精准还原，可直接用于传动原理演示、结构方案验证与教学场景使用。模型整体由直齿圆柱齿轮、配套安装轴、标准齿条、齿条安装基座四个核心部分组成，建模阶段先通过齿廓渐开线方程生成精准的轮齿齿形，分别完成齿轮与齿条的齿部特征创建后，再通过阵列命令完成全齿结构的排布，保证齿距、齿高、压力角等核心参数完全匹配，确保齿轮齿条啮合时无干涉、传动顺滑。材质与渲染层面，齿轮与安装轴采用金属黄铜与抛光钢材材质，还原金属零件的金属光泽与机加工质感，齿条基座采用发黑处理的钢材材质，区分不同零件的表面处理工艺，渲染时添加柔和的环境光影与地面投影效果，清晰展现各零件的结构轮廓与装配关系，让模型整体视觉效果贴近真实工业零件的实物状态。结构设计上，齿轮通过中心孔与安装轴实现同轴配合，可绕轴做定轴旋转运动，齿条固定在带安装孔的基座上，基座预留的安装孔可用于将整个齿条组件固定在设备机架上，当齿轮做旋转运动时，即可通过轮齿与齿条齿槽的啮合带动齿条做直线往复运动，可将旋转运动转化为直线运动，也可反向将直线运动转化为旋转运动，是机械领域应用极为广泛的传动结构形式。设计过程中充分考虑了实际装配的工艺性，对零件的棱边做了合理的倒角处理，对安装配合面做了精度预留，各零件之间的装配关系清晰明确，无多余冗余特征，既保证了模型的结构完整性，也兼顾了后续修改调整的便利性，可帮助使用者快速理解齿轮齿条传动的工作原理，也可作为非标设备设计时的传动结构参考，适配各类需要直线传动的机械设计场景。
