马自达载重车辆鼓式刹车制动部件三维设计

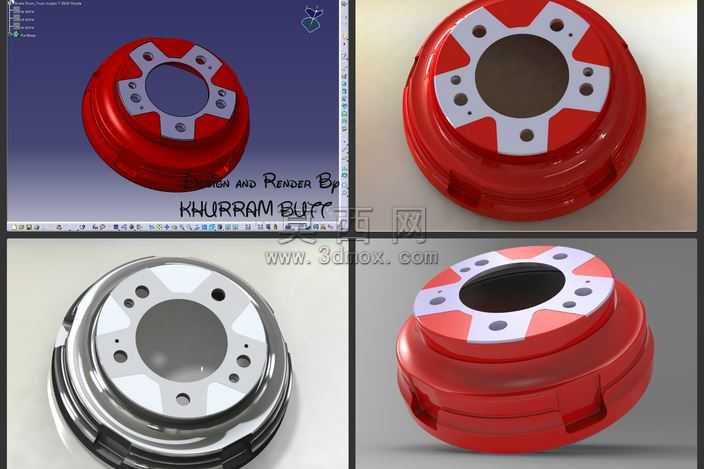

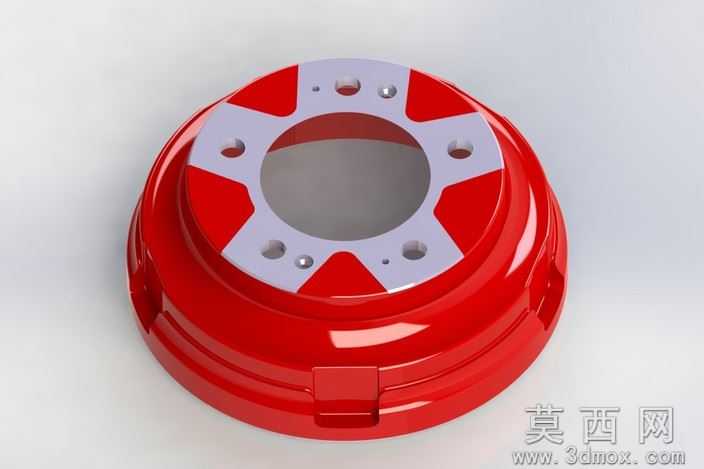

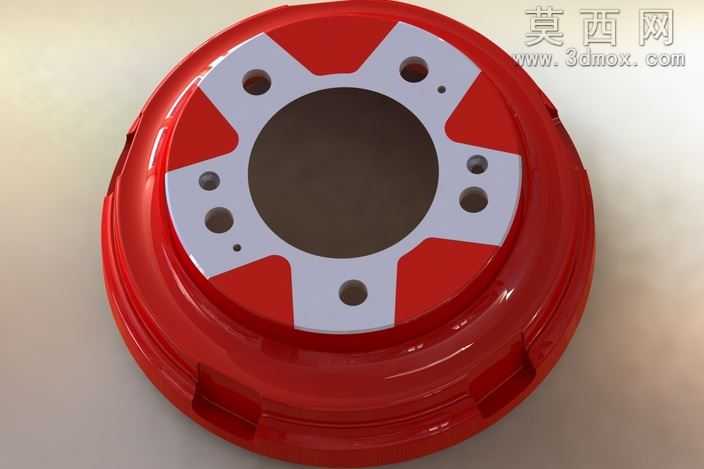

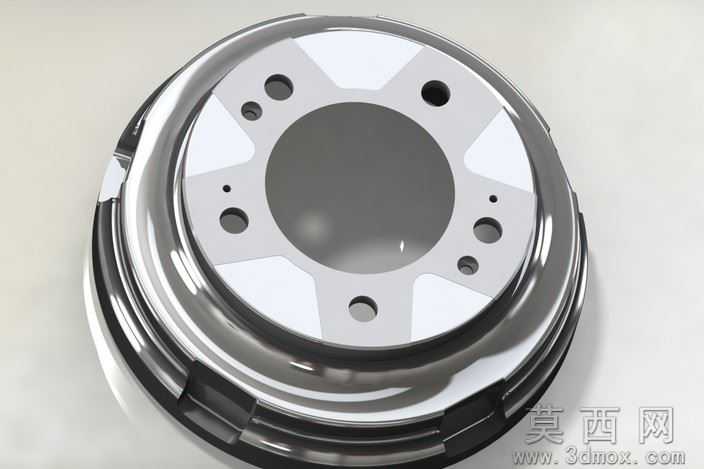

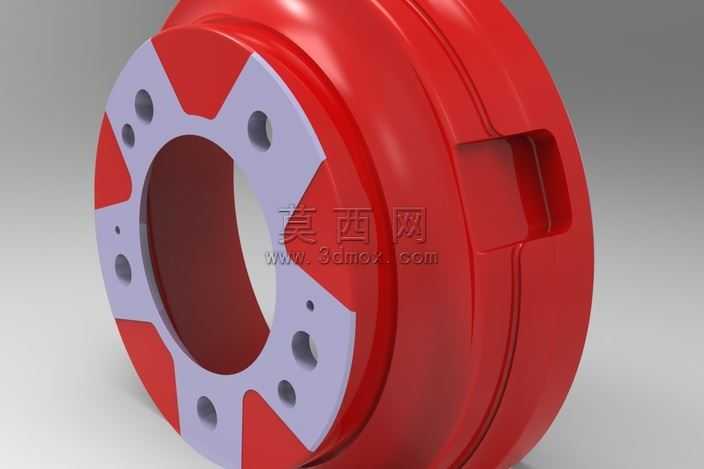

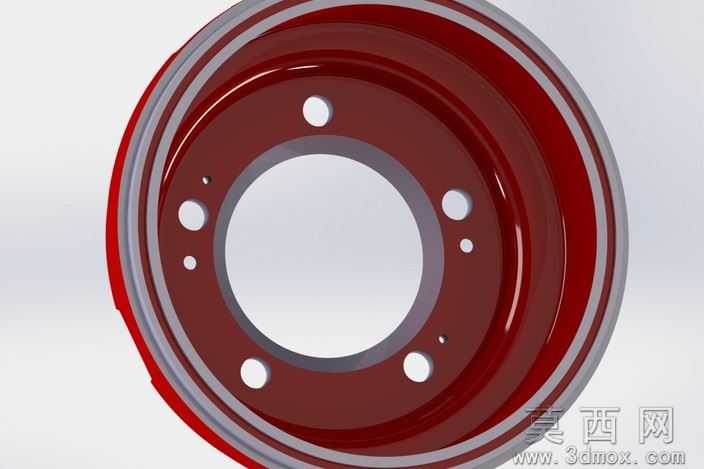

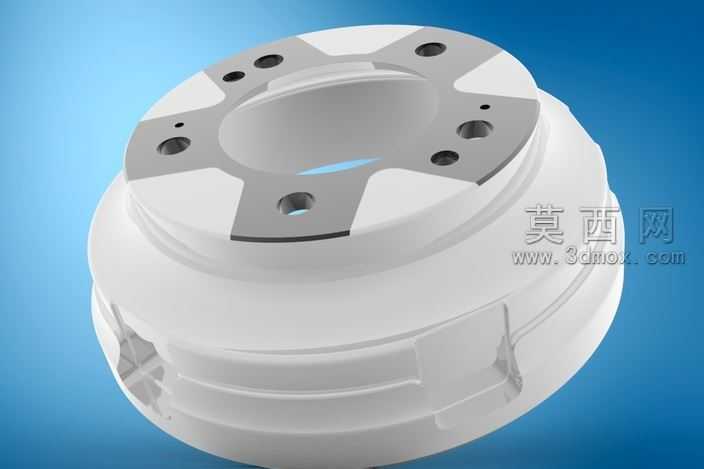

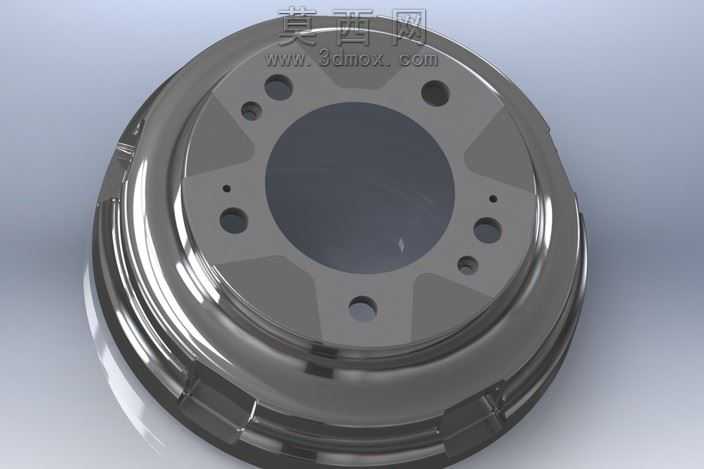

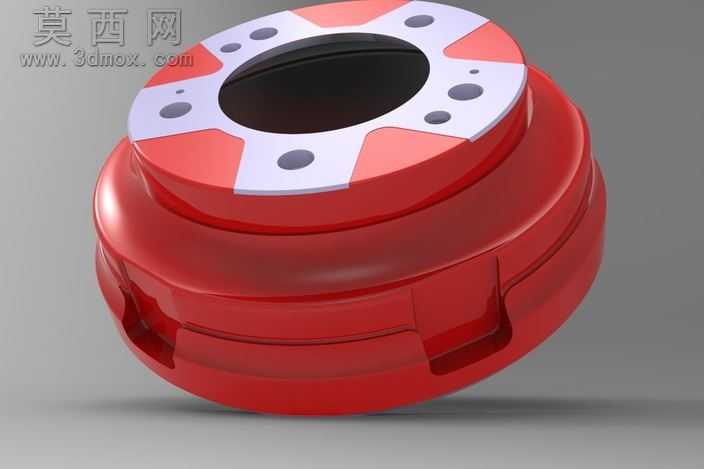

本作品为面向马自达载重车型开发的鼓式刹车核心制动鼓三维建模成果，建模阶段严格遵循实车制动部件的测绘尺寸与装配公差要求，以SolidWorks为核心建模工具完成全参数化结构搭建。建模过程首先以制动鼓的中心安装基准面为草图绘制起点，精准绘制中心定位大孔的轮廓尺寸，再依次排布周向的螺栓安装孔、定位小孔的位置坐标，确保所有孔位的分度圆直径、孔深、倒角参数完全匹配实车装配需求，避免后续装配出现干涉问题。完成基础安装面的特征搭建后，通过拉伸、旋转特征构建制动鼓的环形主体壁厚结构，针对鼓体外侧的加强筋结构采用扫掠命令完成特征生成，同时对鼓体边缘的安装卡扣、散热缺口结构逐一进行细节刻画，保证每一处结构特征都符合鼓式制动器的实际工作形态。材质与渲染阶段，针对制动鼓的不同功能区域做了差异化材质分配：制动鼓主体摩擦工作区域采用高碳铸铁材质参数，调整材质的粗糙度、金属度数值还原铸铁部件哑光厚重的金属质感；安装端面的防锈涂覆区域采用亮红色烤漆材质，调整漆面的反光度、清漆层参数还原工业烤漆的光滑亮面效果；安装孔周边的机加工金属面采用精钢材质，还原金属切削加工后的细腻金属光泽。渲染阶段采用柔和的工作室漫反射光源，多角度打光避免金属面出现过曝反光，清晰呈现制动鼓的结构层次与材质差异。结构设计层面充分考量鼓式制动器的工作原理，鼓体内壁的摩擦面预留了均匀的磨损余量，周向的散热缺口结构可在制动过程中引导空气流通带走摩擦热量，降低制动热衰减风险；安装端面的红白分区结构既对应实车的防锈涂装分区，也可在装配过程中作为安装对位的视觉标识，提升装配效率。整体建模过程严格遵循机械设计的装配逻辑，所有特征参数均可编辑调整，可直接用于制动性能仿真分析、装配干涉校验以及后续的加工生产参考，完整还原了鼓式制动部件靠护垫与旋转鼓形部件摩擦实现制动的核心结构特点。
