轮式液压挖掘臂作业装置结构设计

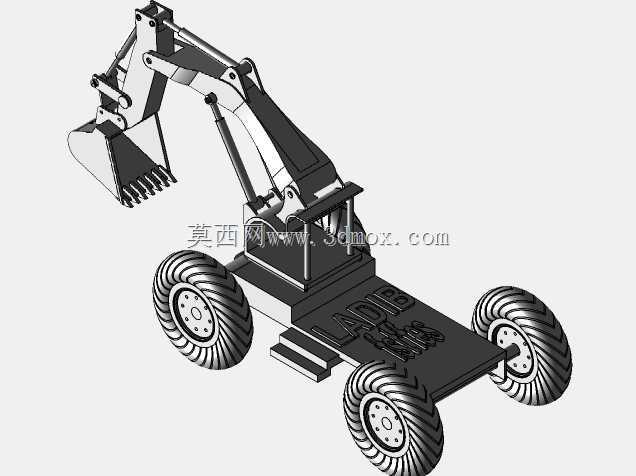

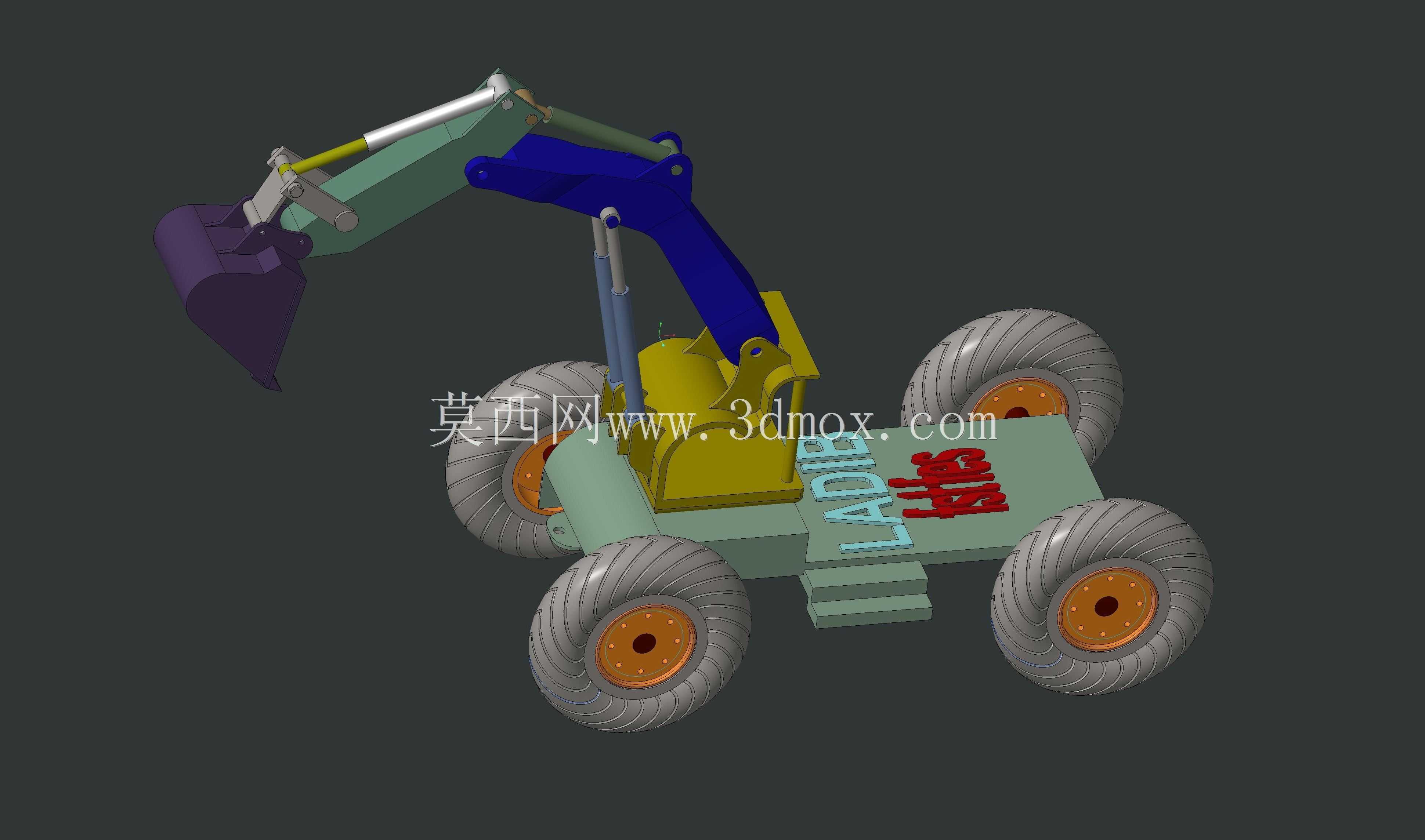

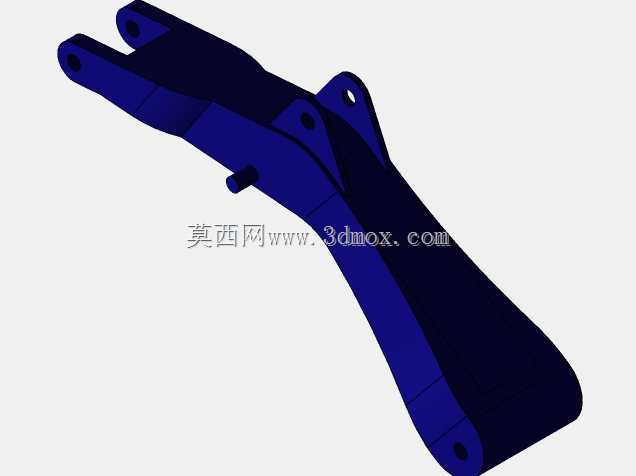

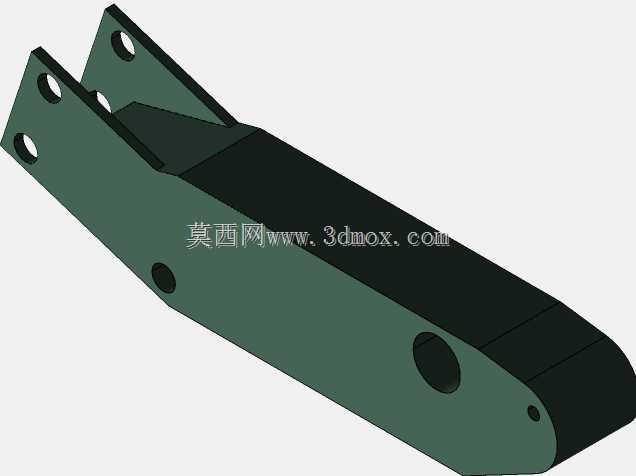

　　这套轮式液压挖掘臂作业装置，核心适配小型轮式移动作业平台，常见于城镇管网抢修、庭院土方整理、小型农田水利施工、厂区零散物料转运这类空间受限的作业场景，区别于大型履带式挖掘机的重载作业定位，这类小型装置更侧重转场灵活、操作门槛低、作业半径适配窄空间的特性。从结构设计逻辑来看，整个作业臂采用三节式铰接布局，从转台基座向外依次为动臂、斗杆、铲斗，每段铰接点都配置独立的液压油缸驱动，可实现动臂举升回落、斗杆收放、铲斗翻转的独立动作控制，配合转台的回转自由度，能覆盖机身侧方、前方扇形区域的作业范围，无需频繁移动整机就能完成小范围内的挖取、卸料、整平动作。设计阶段优先考虑了液压管路的排布合理性，所有油缸的供油管路都沿臂架内侧的走线槽固定，

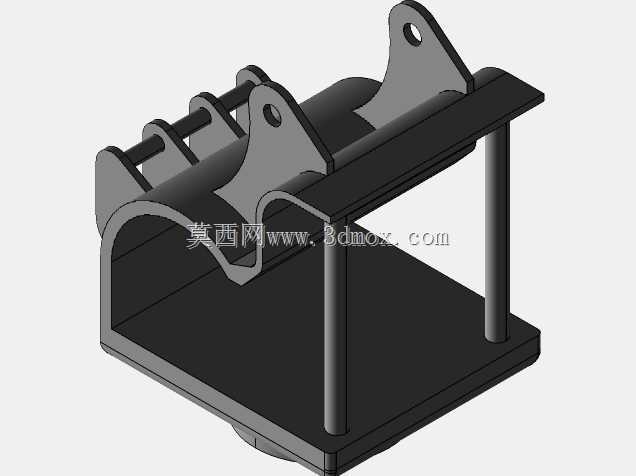

　　避免作业过程中臂架俯仰时管路与周边结构发生剐蹭、拉扯，同时在铰接销轴位置预留了润滑脂注油通道，日常维护时无需拆解结构就能完成销轴副的润滑保养，降低长期使用的磨损速率。轮式底盘部分采用四轮布局，轮胎选用深花纹越野胎面，兼顾硬化路面转场的行驶平顺性与非硬化作业面的抓地能力，底盘上的臂架安装基座做了加强筋结构处理，抵消挖掘作业时的偏载力矩，避免基座位置出现应力集中导致的结构开裂。从安装边界来看，整套挖掘臂在完全收拢状态下，横向宽度不超出轮式底盘的轮胎外缘，纵向长度不会遮挡底盘前端的行驶转向空间，转台回转时的最小安全半径控制在1.2米范围内，适配宽度1.5米以内的狭窄巷道作业场景；臂架完全伸展时的最大挖掘深度可达到1.8米，

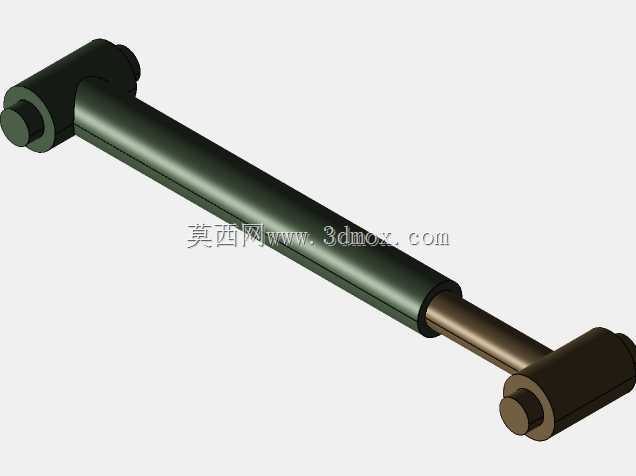

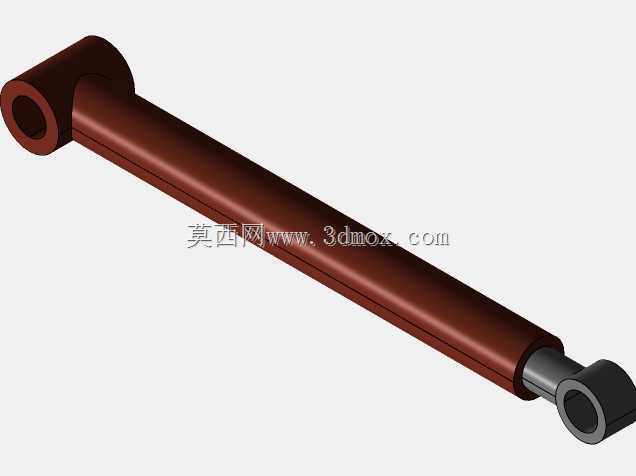

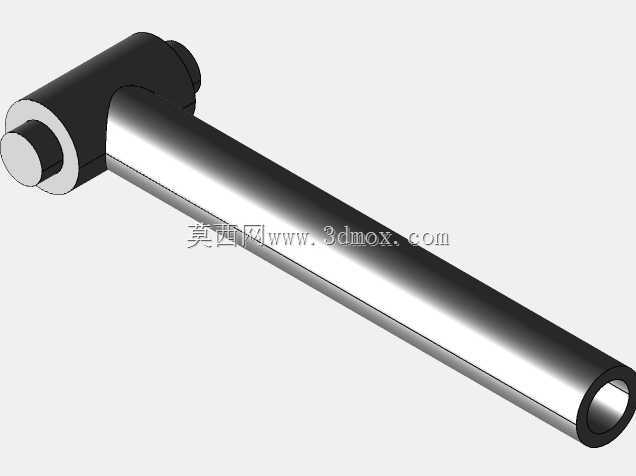

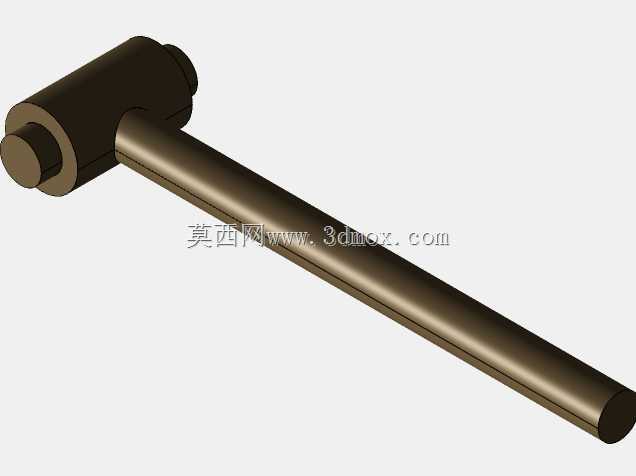

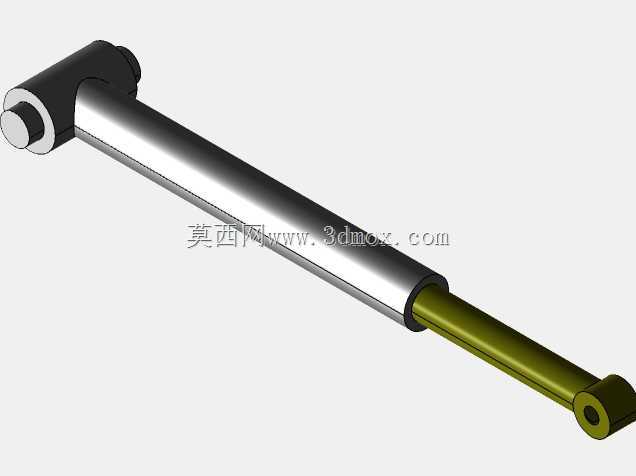

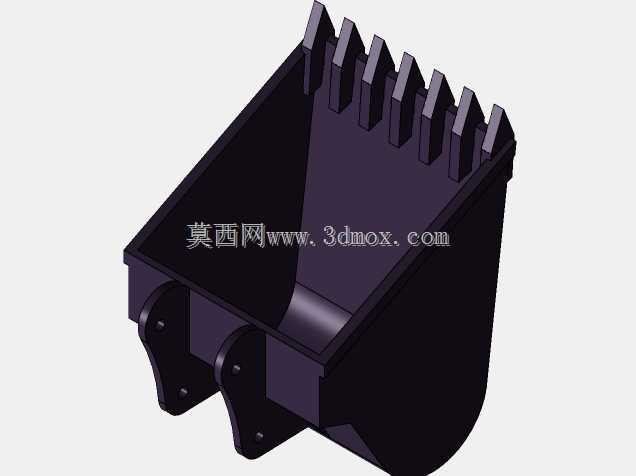

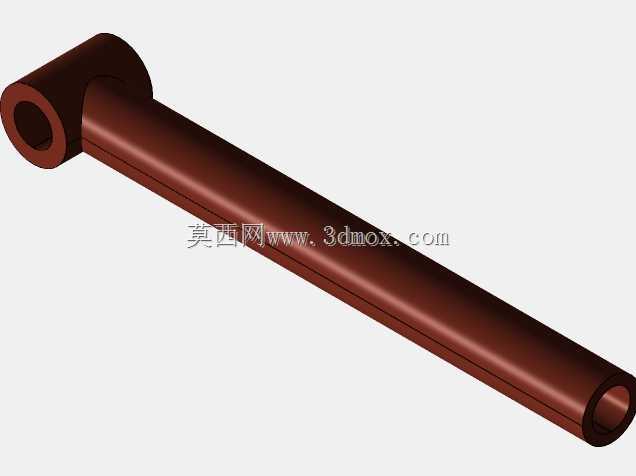

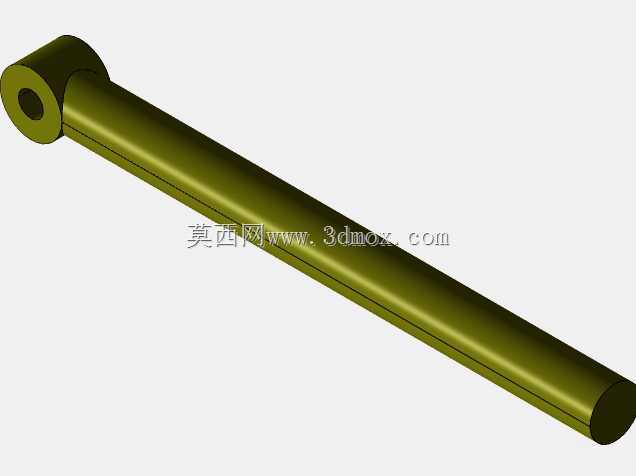

　　最大卸料高度超过2米，能够满足小型农用运输车、建筑垃圾收集桶的卸料高度要求。铲斗部分采用弧形斗背设计，挖取松散土壤、碎石、建筑残渣时的切入阻力更小，斗齿部分做了可更换的快拆结构，磨损后无需整体更换铲斗，仅需更换斗齿就能恢复切削性能，降低后期使用成本。液压系统的油缸选型匹配了每段臂架的负载特性，动臂油缸选用大缸径短行程规格，承担臂架整体举升的重载需求，斗杆与铲斗油缸选用小缸径长行程规格，保证动作的灵活度与行程覆盖范围，所有油缸都配置了内置缓冲结构，在行程末端不会出现刚性撞击，提升操作的平顺性同时延长油缸密封件的使用寿命。实际作业过程中，这套装置可通过手动液压换向阀控制，也可拓展电控比例阀实现遥控操作，适配不同操作人员的使用习惯，

　　底盘预留了液压动力单元的安装位，可直接配套小型柴油发动机或者电动机驱动的液压泵站，无需额外改装底盘结构就能完成整套系统的集成。在结构强度校核阶段，针对挖掘作业时最恶劣的偏载工况——也就是铲斗单侧齿尖受力、臂架完全伸展的状态，对每段臂架的箱型结构做了壁厚优化，在保证结构强度满足1.5倍额定负载安全系数的前提下，尽可能削减非受力区域的板材厚度，控制整套作业装置的自重，避免轮式底盘出现轴荷过载的问题，保证转场行驶时的制动与转向稳定性。臂架表面的涂装采用工程机械通用的黄蓝分色设计，不同功能段的结构用区分度较高的颜色标识，方便操作人员远距离观察臂架姿态，避免作业过程中出现碰撞障碍物的问题，铰接位置的销轴端部都配置了防松挡板与开口销，防止作业过程中销轴窜动脱落，提升整机的安全性能。
