星型七缸庞贝径向活塞泵结构设计

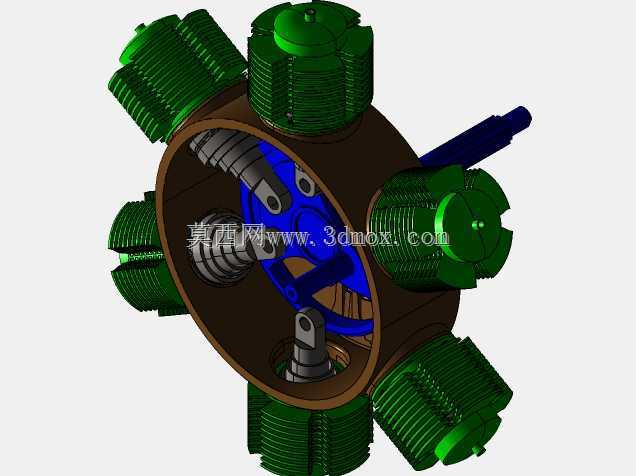

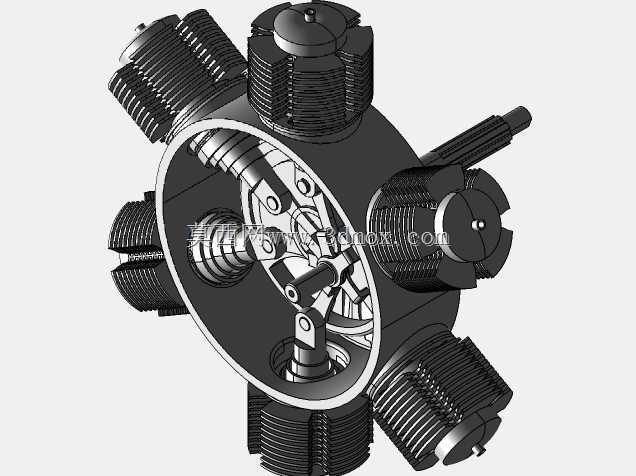

　　这款径向活塞泵采用星型七缸环绕布局，核心传动件为偏心曲轴结构，七个活塞组件沿曲轴中心呈等角度圆周分布，相邻缸体轴线夹角约51.4度，整体外轮廓为近似正七边形的柱体结构，最大径向尺寸由缸体散热鳍片外沿决定，轴向安装边界以曲轴伸出端的轴肩定位面为基准，输入端轴径匹配通用液压系统的联轴器安装公差，可直接适配多数工业液压站的动力输出接口。

　　从实际应用场景来看，这类径向活塞泵多用于中高压液压系统的动力供给，常见于小型工程机械的液压动力单元、固定式液压站的增压供油段，以及需要稳定高压输出的润滑系统中。相比轴向柱塞泵，星型布局的径向活塞泵抗污染能力更强，对油液清洁度的要求更低，在工况相对复杂的户外作业设备中，能减少因油液杂质导致的卡滞故障，同时七个活塞交替做功的特性，让输出流量的脉动率远低于少缸数的活塞泵，出口压力波动更小，可降低系统管路上的缓冲元件配置需求。

　　功能特性层面，每个活塞组件独立配置进排油单向阀组，阀组集成在缸体与中心曲轴箱的连接端面上，无需额外外接阀块即可完成吸排油动作，缸体外壁设计的环形散热鳍片，能在泵体连续运转时通过空气自然对流带走活塞往复运动产生的摩擦热，在无额外强制冷却的工况下，可维持壳体温度在液压油允许的工作范围内。活塞与缸套的配合间隙按中高压工况设计，密封件采用阶梯式组合密封，既能保证高压下的容积效率，又能减少活塞往复运动的摩擦阻力，降低运转过程中的功率损耗。

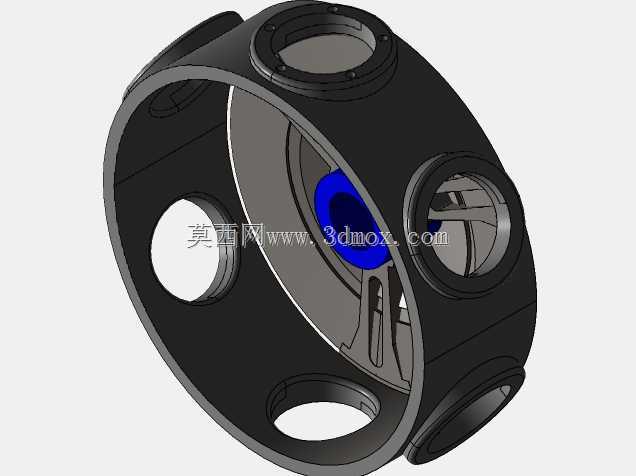

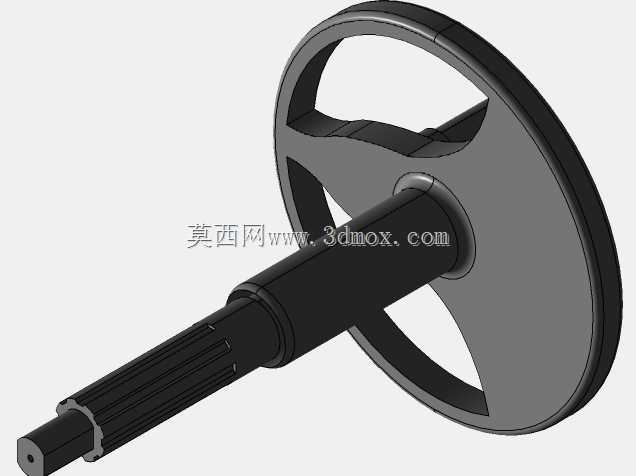

　　设计思路上，这款泵体优先考虑了结构紧凑性与维护便捷性的平衡，七个缸体采用模块化设计，单个缸体组件可独立拆卸更换，无需整体拆解泵体即可完成故障缸的密封件更换或活塞检修，大幅降低了现场维护的工作量。中心曲轴箱采用剖分式结构，上下箱体通过定位销与螺栓连接，装配时可先将曲轴连杆组件预装在下箱体，再扣合上箱体完成定位，装配公差更容易保证。曲轴的偏心距经过匹配计算，对应活塞的行程刚好满足单缸排量的设计要求，七个缸的排量叠加后，总输出流量可覆盖多数中小型液压系统的动力需求，同时曲轴的动平衡经过优化，七个活塞的往复惯性力可在中心处相互抵消大部分，运转时的整体振动更小，对安装基座的强度要求更低。

　　安装边界方面，泵体的安装定位面设置在曲轴箱的后端法兰上，法兰上的安装孔按等角度圆周分布，可适配不同角度的安装需求，曲轴输入端的轴伸长度预留了联轴器安装与锁紧螺母的空间，不会出现安装时轴伸过长或过短导致的联轴器配合问题。泵体的进油口设置在曲轴箱的中心位置，可通过中心油道同时给七个缸体供油，避免了多管路供油的布局复杂度，排油口则设置在泵体侧面的集成流道上，七个缸的高压油通过内部流道汇总后从单一出口排出，外接管路时仅需连接一根高压油管即可完成输出，简化了外部管路的布置。

　　在实际选型适配时，需要注意泵体的额定转速匹配，这类星型径向活塞泵的额定转速相对轴向柱塞泵更低，适配四极或六极电机的直连输出，无需额外配置减速机构即可在最佳效率区间运转，同时泵体的吸油高度有明确限制，安装时油箱液面高度需高于泵体进油口一定距离，避免吸空导致的气蚀问题，影响泵体的使用寿命。缸体的散热鳍片设计也决定了这款泵不适合完全密闭的安装空间，安装时需要预留一定的空气流通空间，保证散热效果，若必须安装在密闭舱室内，则需要额外配置风冷或油冷装置，控制泵体的工作温度。
