小型履带式液压挖掘作业设备结构设计

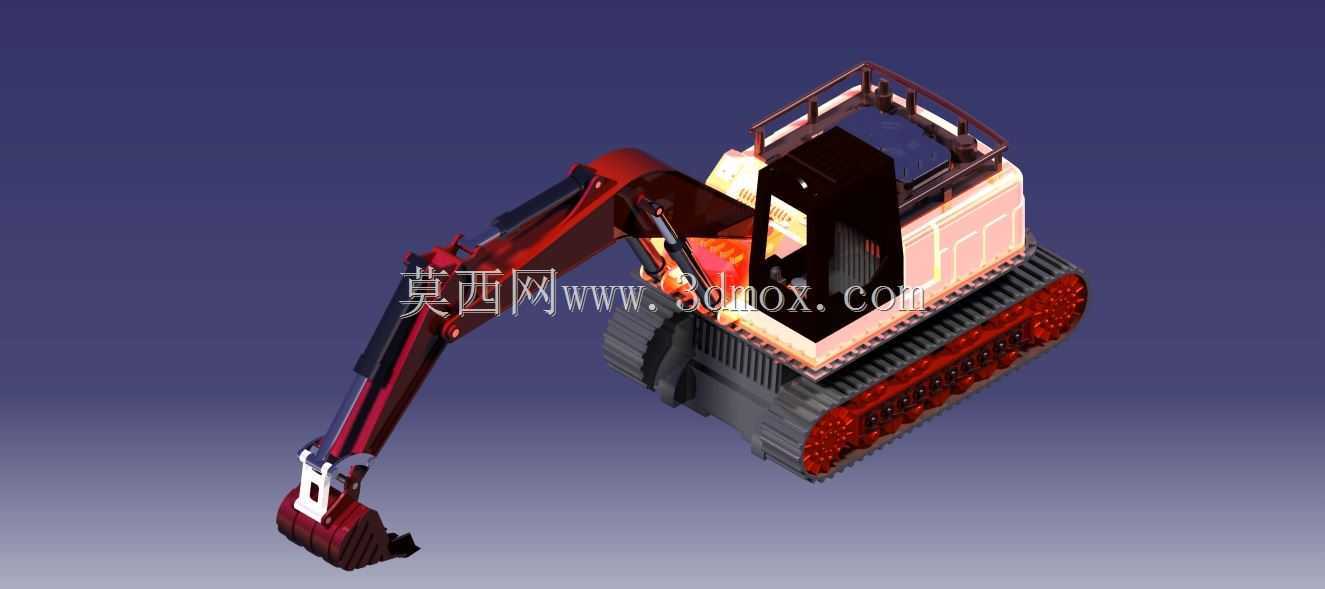

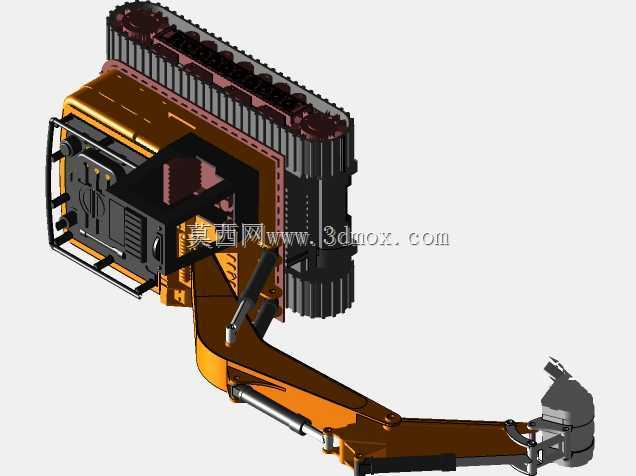

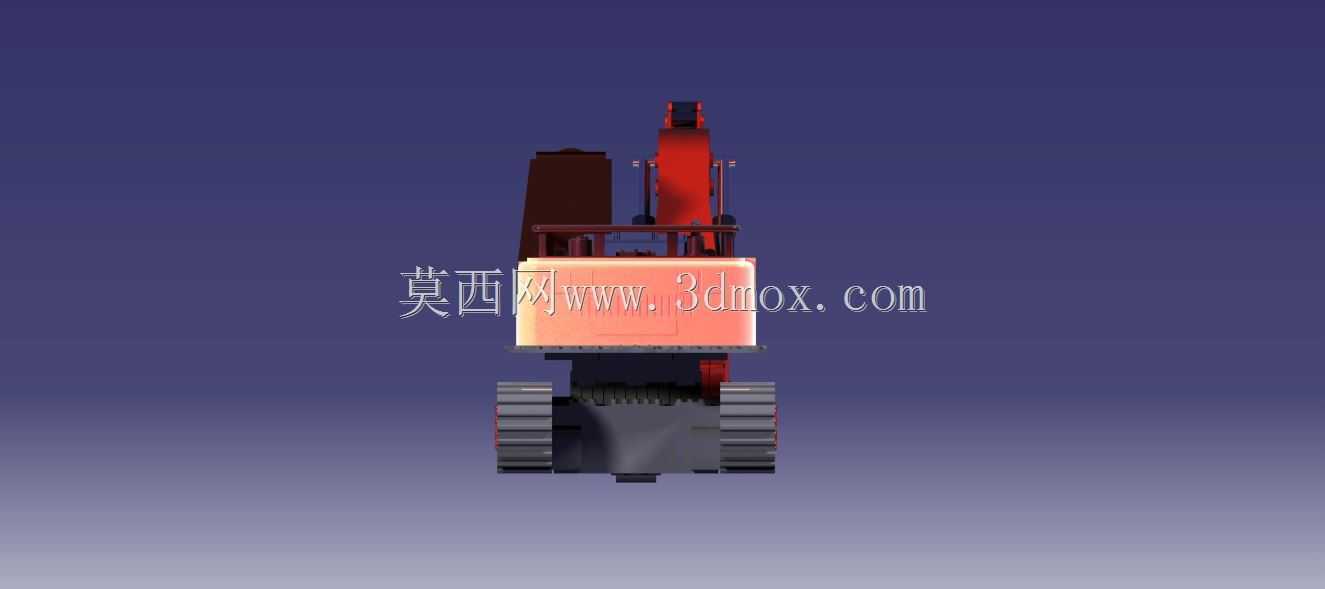

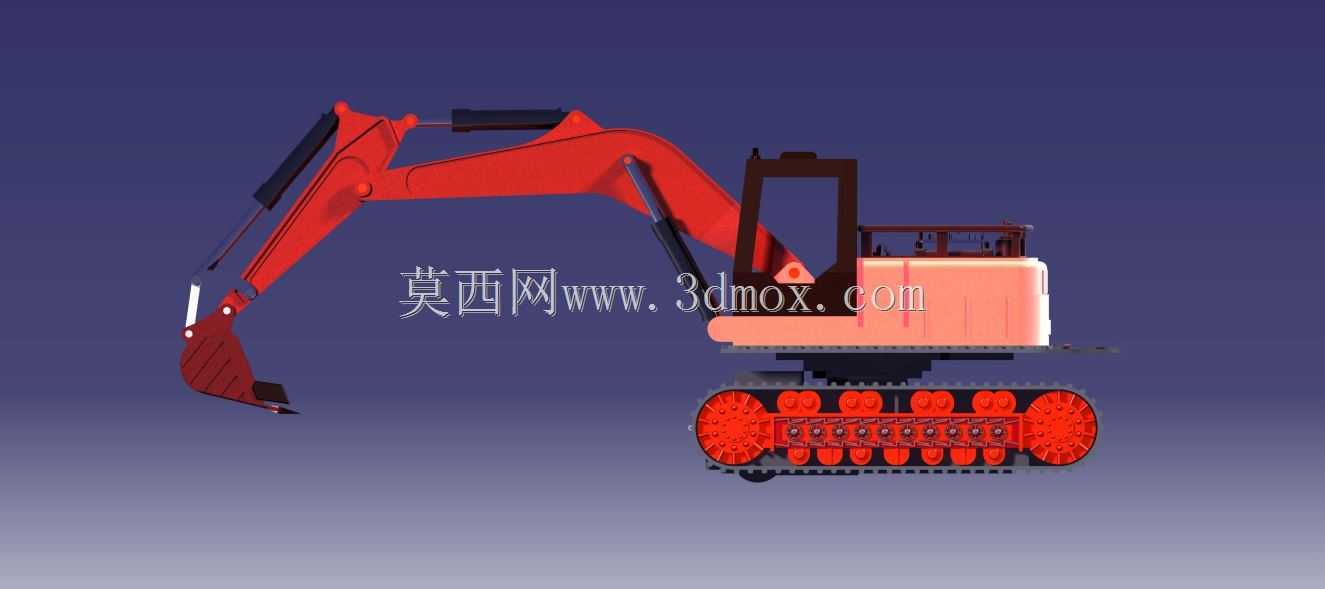

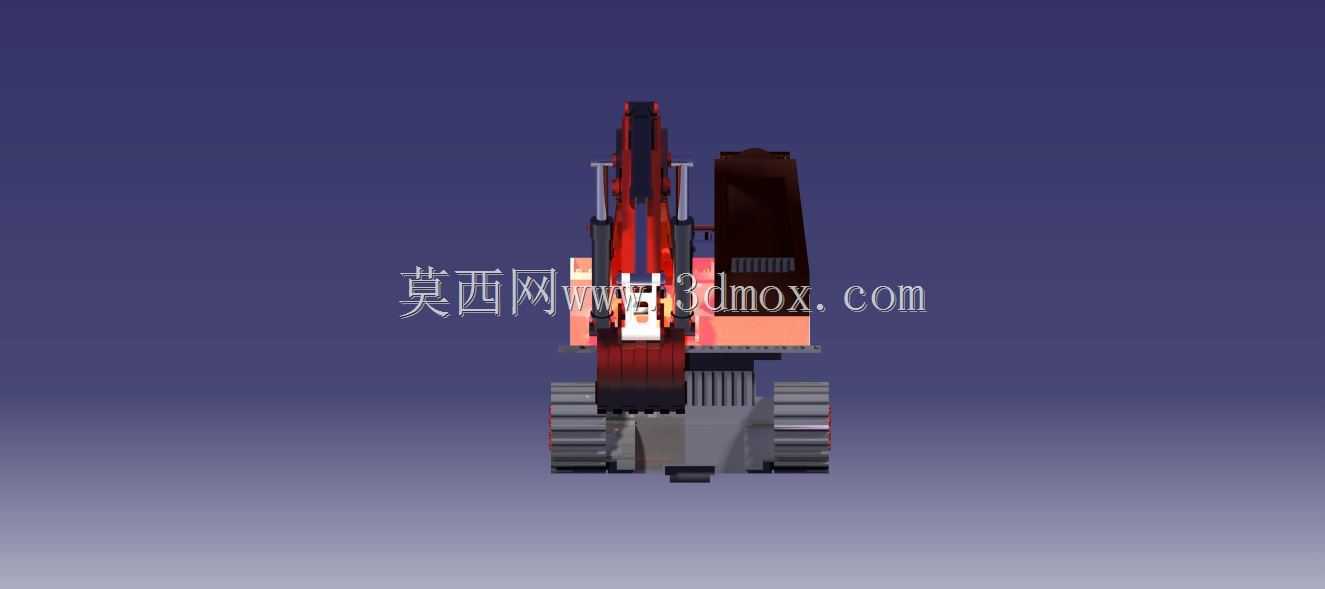

　　在小型土方作业、市政管线抢修、园林景观施工、狭小场地拆除作业这类场景里，大型挖掘设备往往受限于场地回转半径、地面承载能力无法进场，这类紧凑型履带液压挖掘设备的应用占比逐年提升，很多工况下甚至是唯一可选的作业装备。这套三维结构完整还原了小型液压挖掘机的核心组成逻辑，从下部行走总成到上部回转平台，再到前端工作装置，各部件的装配约束、运动副关系都按照实际设备的运动逻辑搭建，没有出现结构干涉、运动死点这类建模常见问题。

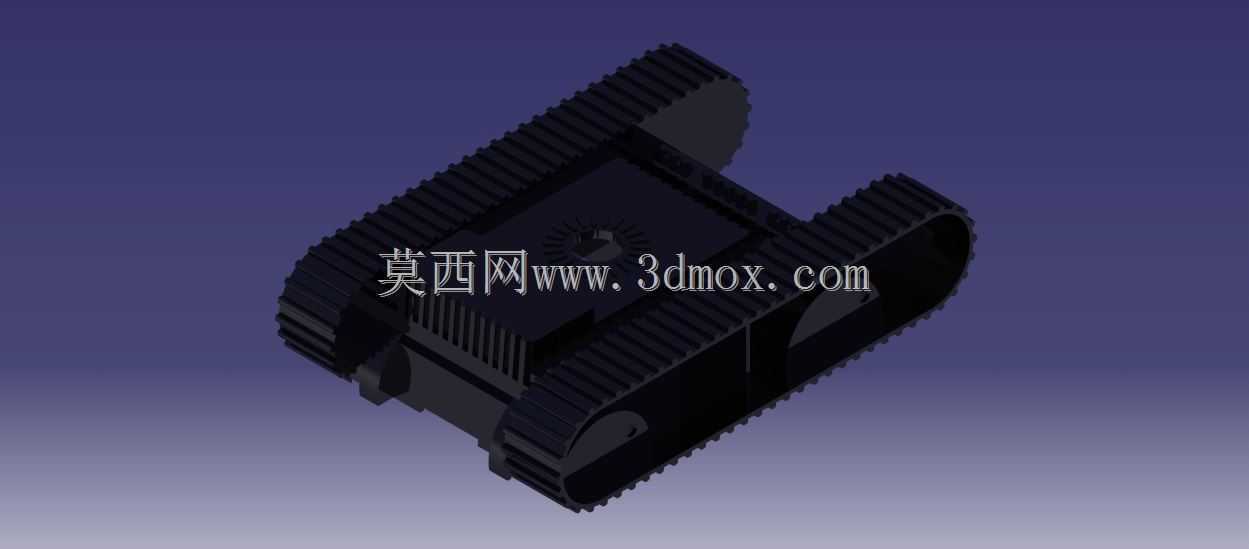

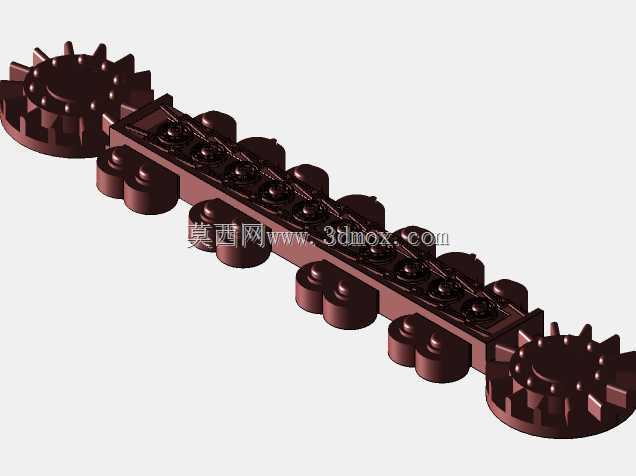

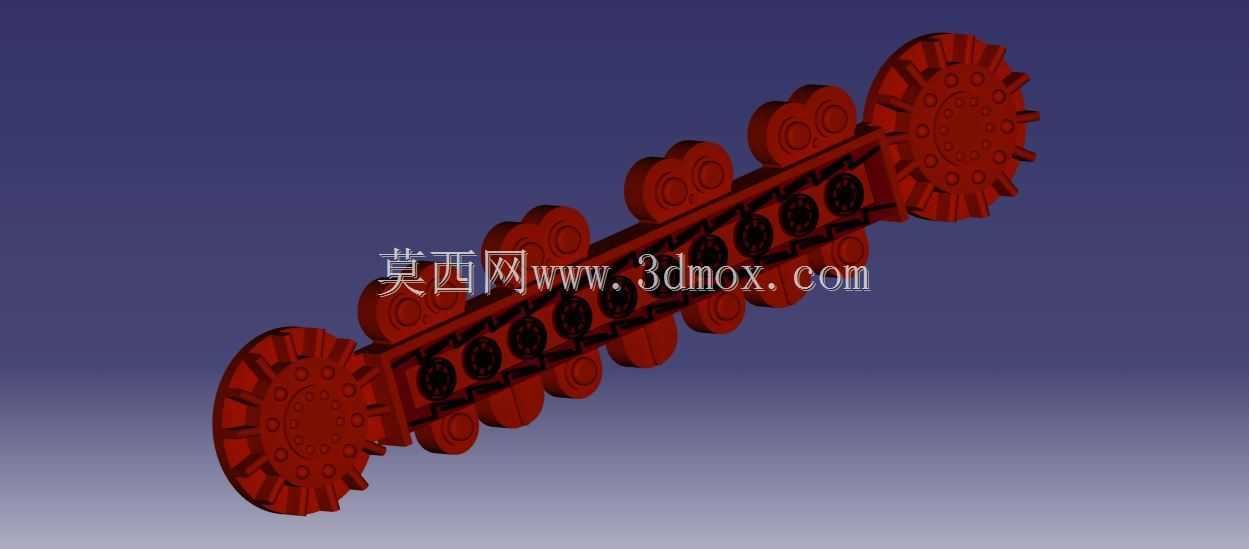

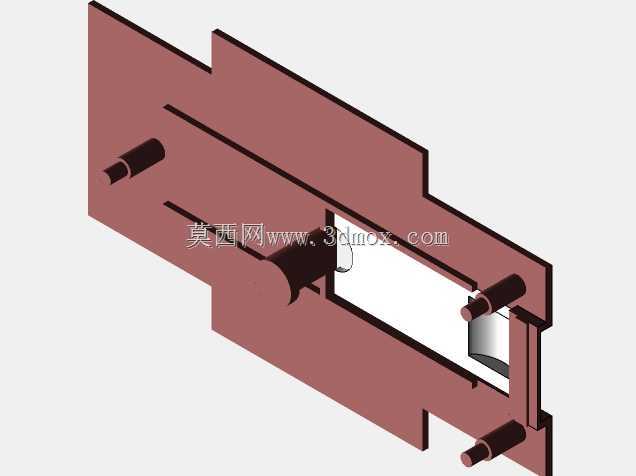

　　先从下部行走结构说起，履带总成采用了分体式履带板设计，每块履带板的啮合齿与驱动轮的齿槽完全匹配，导向轮、支重轮、托链轮的安装位置都按照实际承载逻辑排布，履带张紧装置的预留调节行程也做了结构体现，实际选型时可以根据作业地面的土质情况调整张紧度，避免在碎石、泥泞场地出现履带脱轨的问题。行走马达的安装位置做了内凹防护设计，避免作业过程中飞溅的石块、硬物磕碰马达壳体，这也是小型设备在复杂场地作业时很容易被忽略的结构细节，很多早期的小型挖掘设备因为马达外凸，在狭窄场地贴墙作业时很容易被墙体、障碍物刮损。

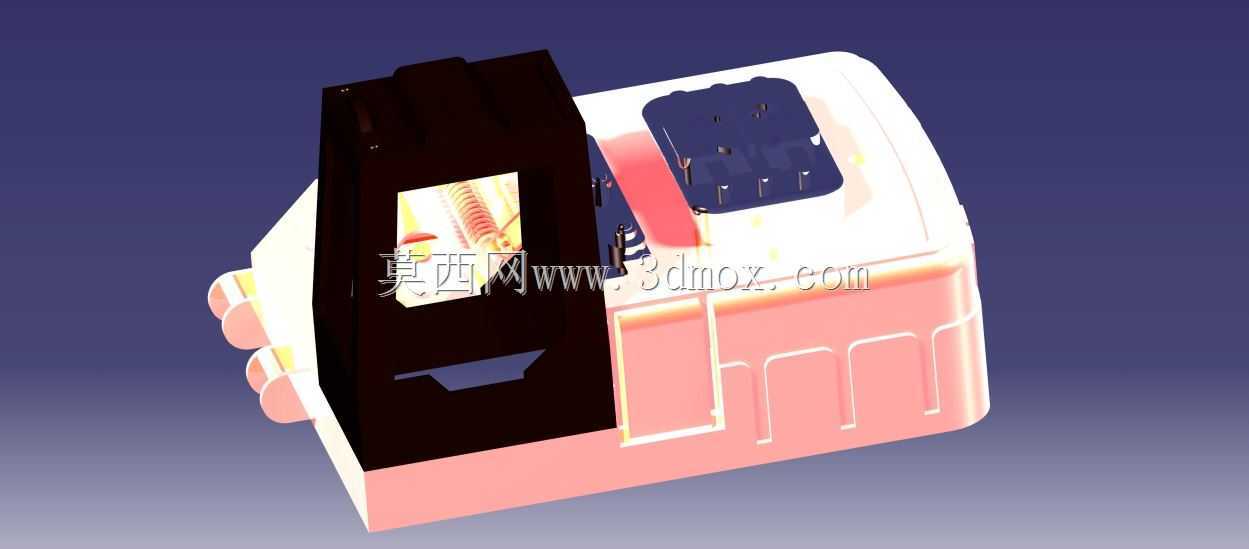

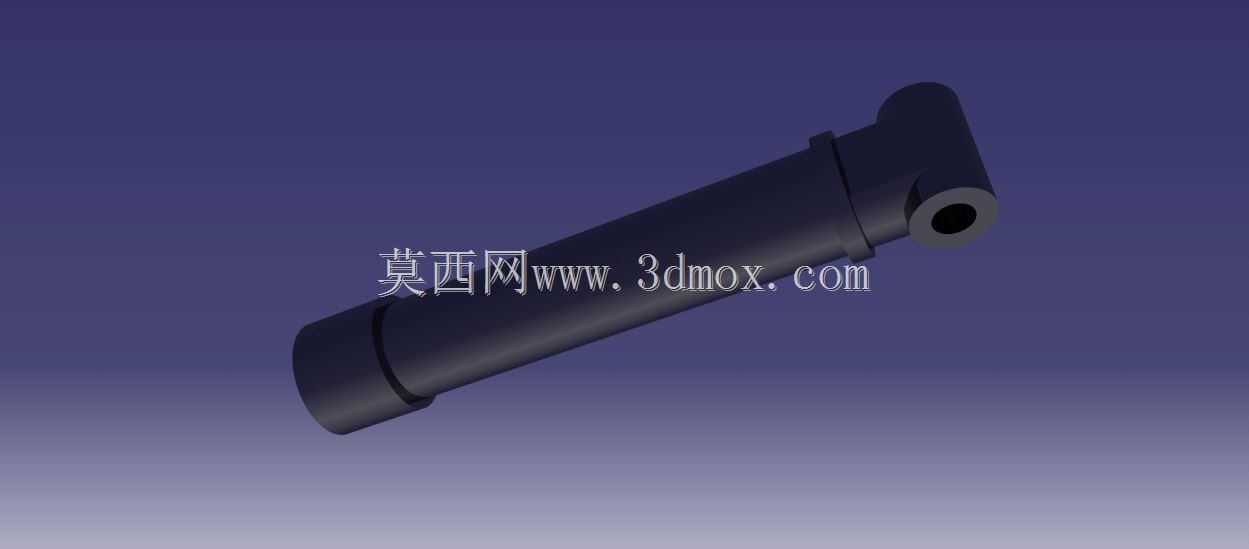

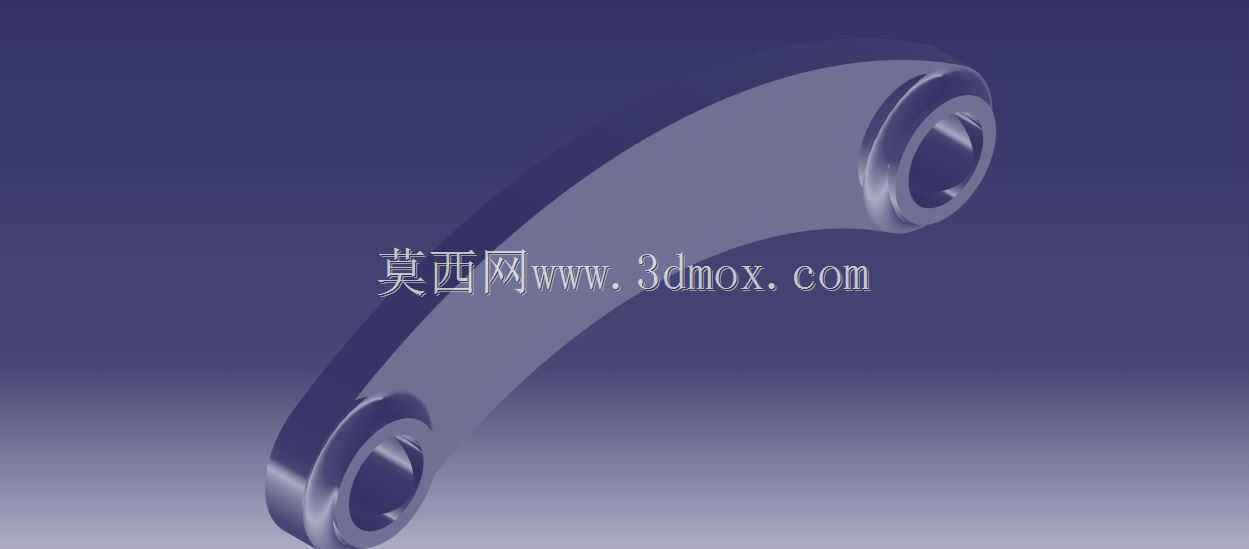

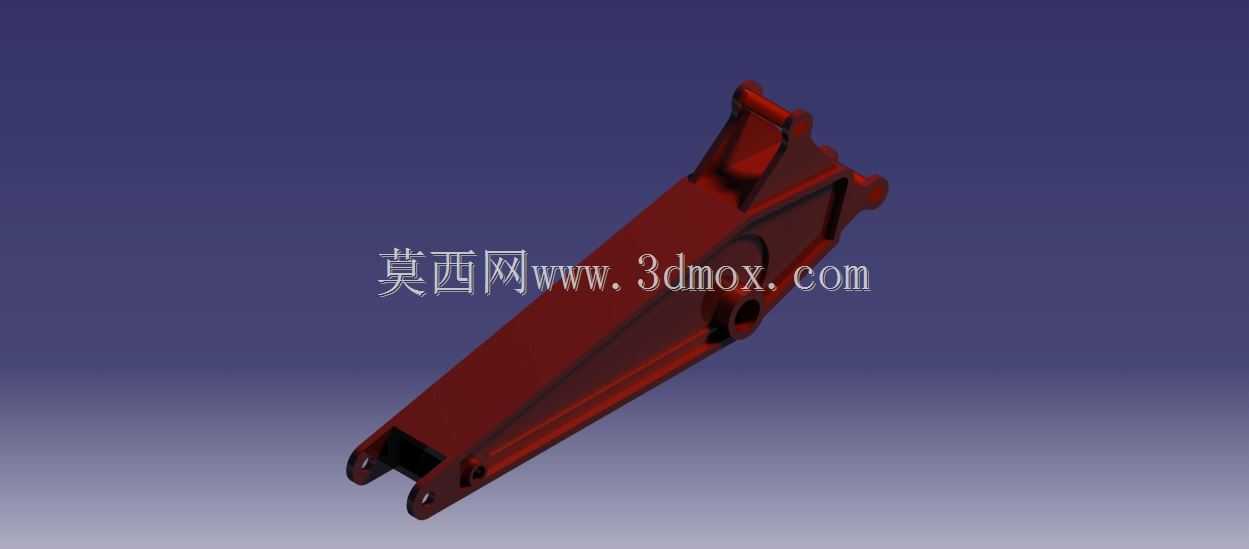

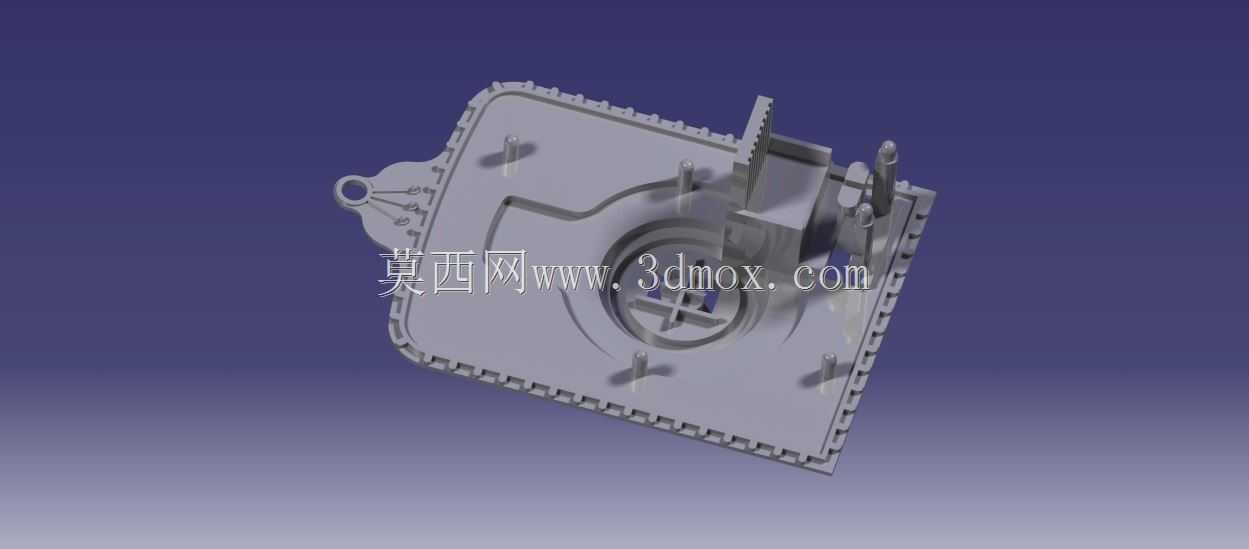

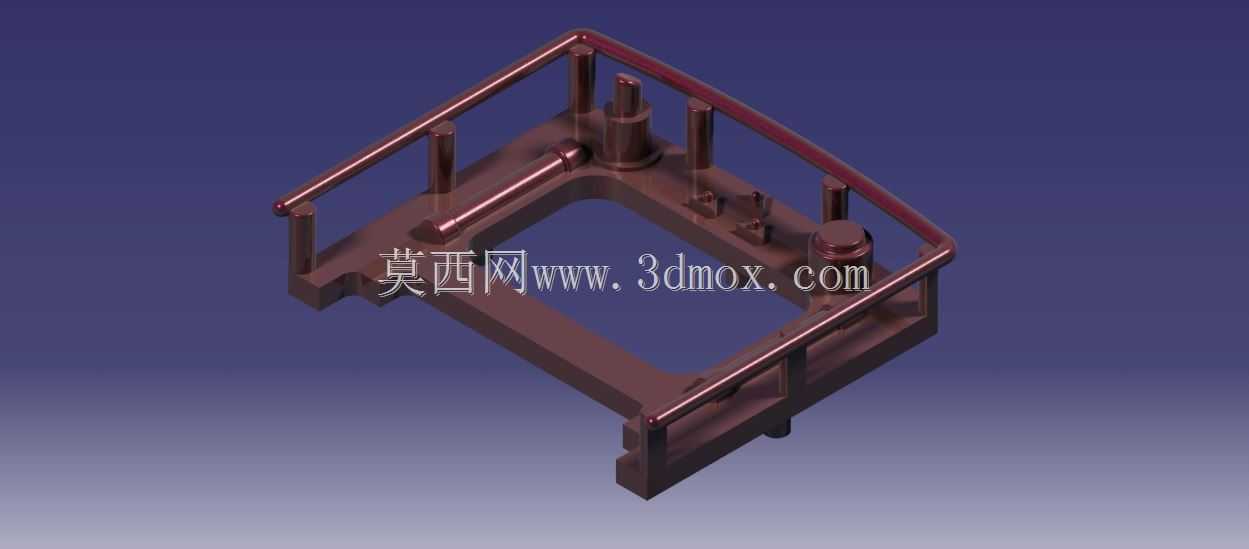

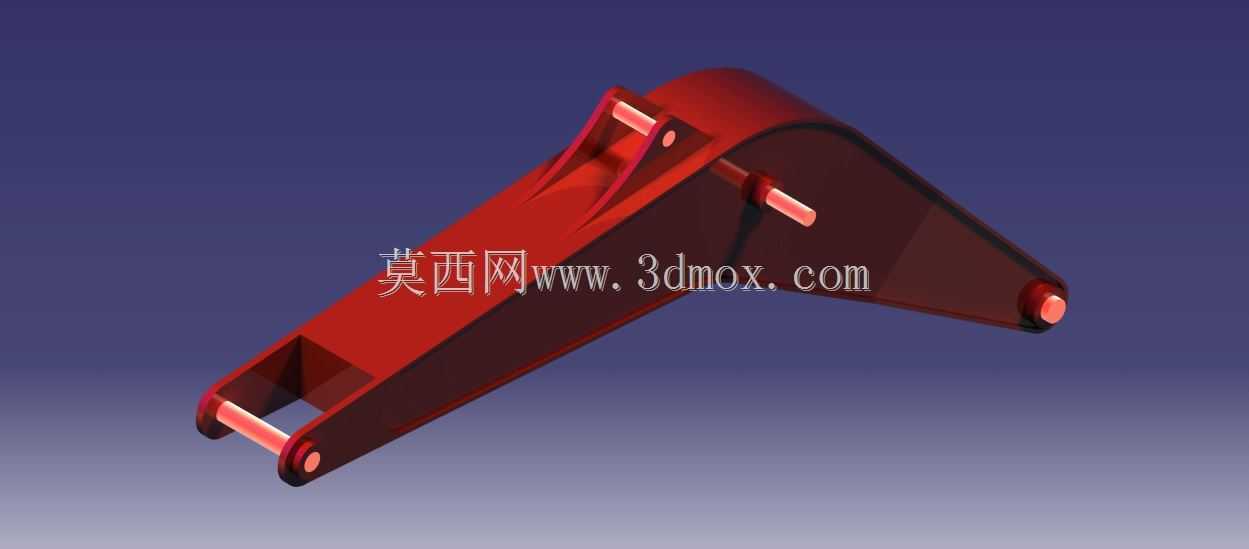

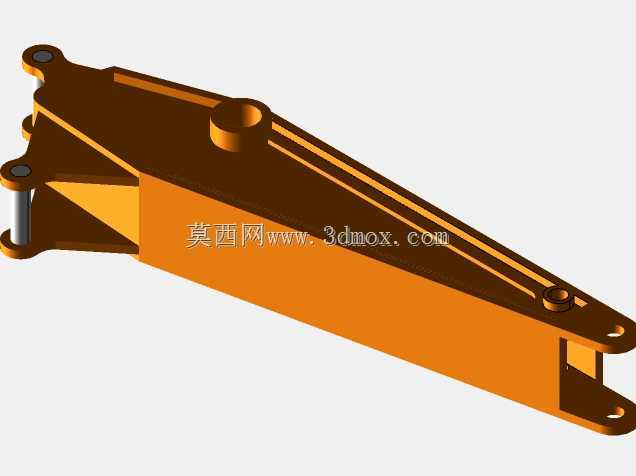

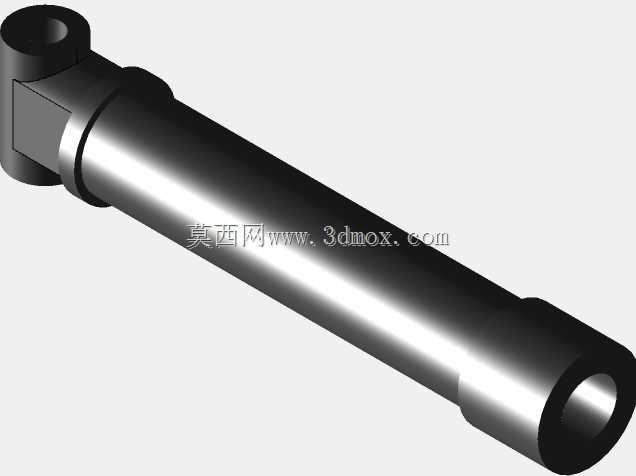

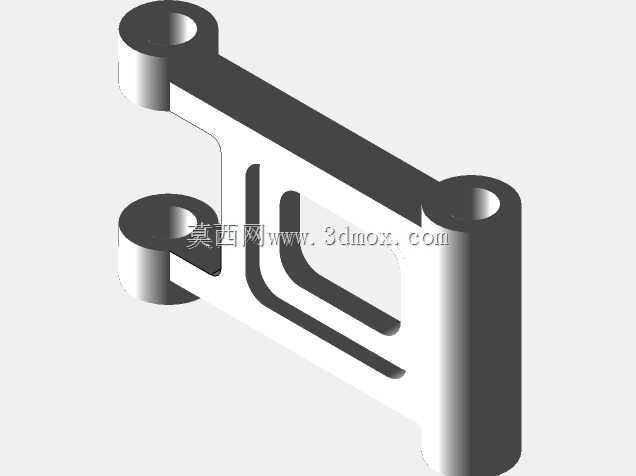

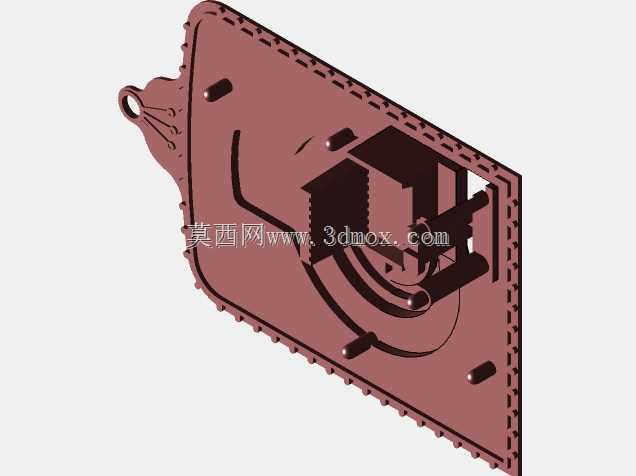

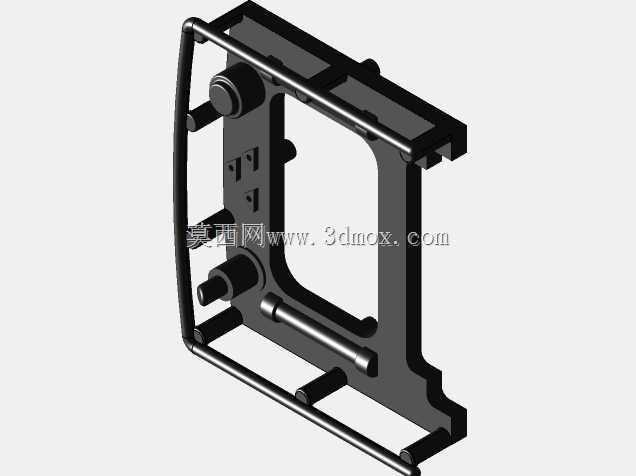

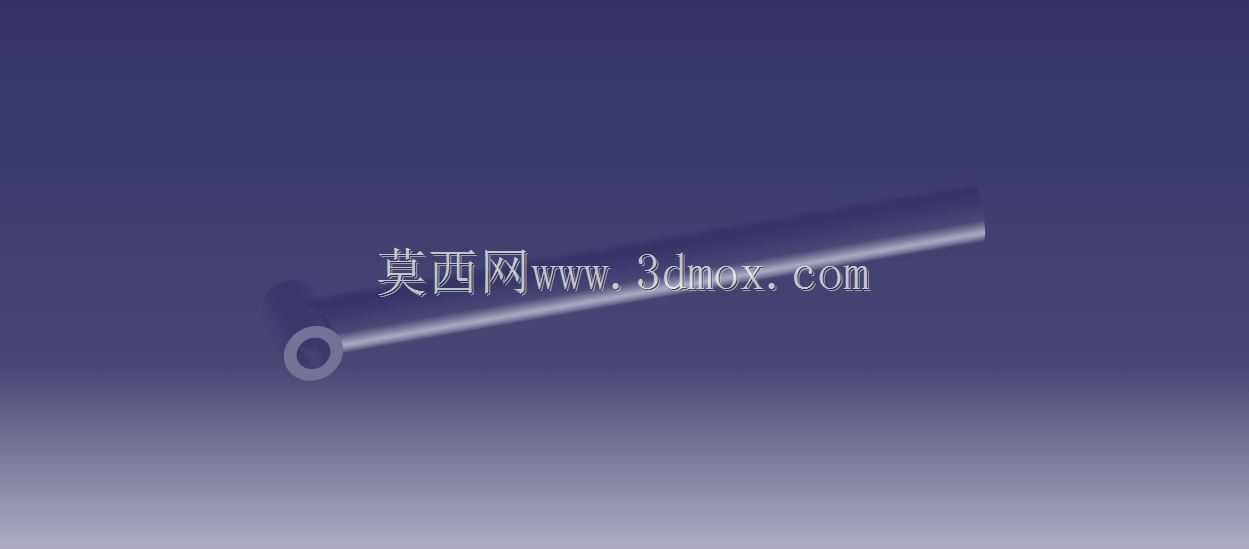

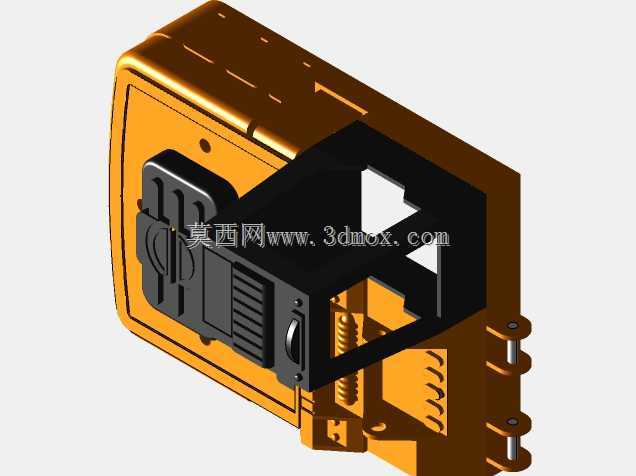

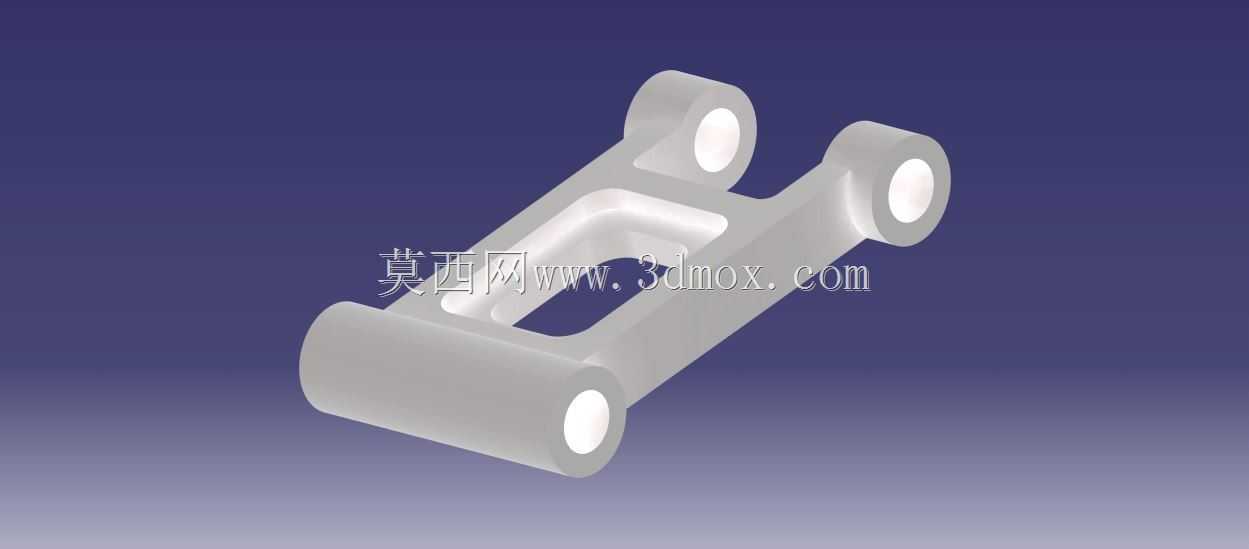

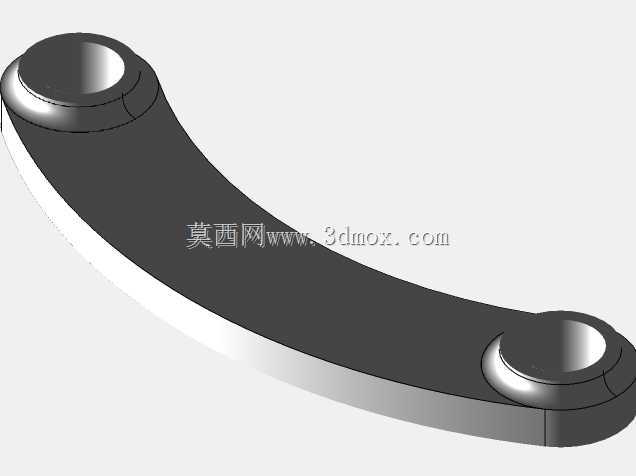

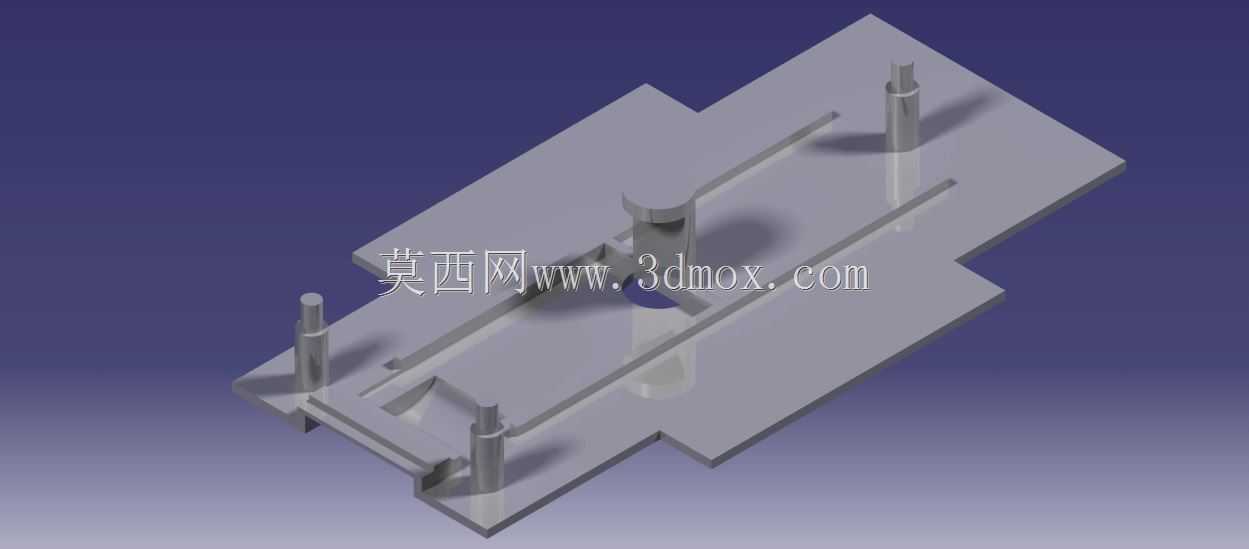

　　上部回转平台的布局完全围绕作业稳定性做排布，驾驶室采用了半开放防护框架结构，框架的型材规格、连接节点都做了等比例还原，既满足狭小场地的视野需求，也能在侧翻、落物工况下给操作人员提供基础防护。液压油箱、燃油箱、控制阀组的安装位置都做了重心优化，尽量让上部结构的重心落在回转支承的中心区域，减少满斗回转时的偏载力矩，降低回转支承的磨损速度。动臂、斗杆、铲斗的铰接点位置经过多轮运动校核，最大挖掘深度、最大卸载高度、最小回转半径这些核心作业参数都匹配1.5吨级小型挖掘机的实际作业范围，前端工作装置的液压管路排布沿着动臂、斗杆的内侧走线，管路固定卡箍的位置都做了预留，避免作业过程中管路被物料刮蹭，也减少了管路随动过程中的弯折疲劳。

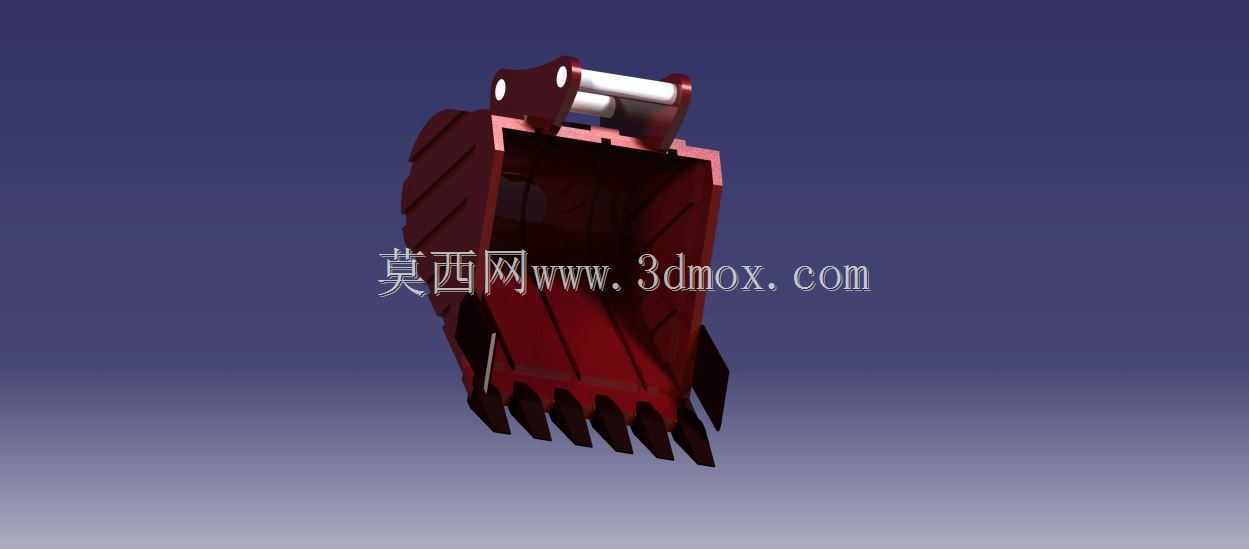

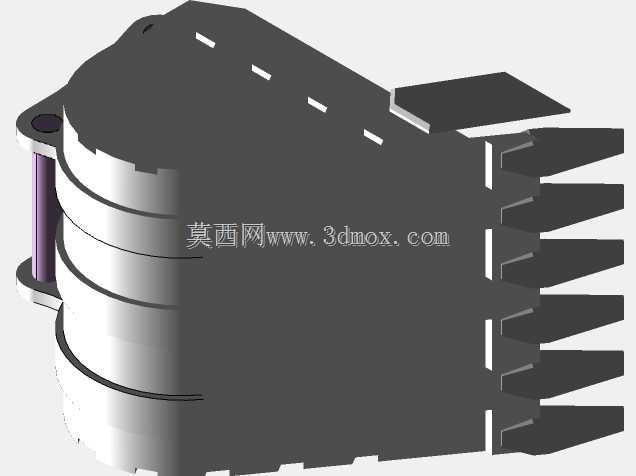

　　铲斗的斗齿采用了可更换式结构，斗齿与斗唇的连接销位置做了加强衬套，针对不同作业场景，可以快速更换窄斗、宽斗、破碎锤这类附属作业装置，不需要对前端结构做额外改装。设备的安装边界尺寸控制得比较紧凑，整机宽度控制在1米以内，配合尾部小回转的结构设计，在宽度1.2米的狭窄巷道、室内拆除场景里都能完成360度回转作业，不会出现尾部碰撞周边障碍物的问题。

　　建模过程中对各铰接点的配合间隙做了合理预留，没有出现过约束导致的运动仿真报错，所有结构件的壁厚、加强筋位置都参考了实际量产设备的工艺要求，比如动臂的折弯板件、回转平台的焊接加强筋，都符合钣金焊接、结构件加工的工艺逻辑，不会出现无法落地加工的理想化结构。针对液压系统的布局，主泵与发动机的连接位置、多路阀的安装支座、管路的走向弯曲半径都符合液压系统的安装规范，避免出现管路弯折半径过小导致的油压损失、管路过早损坏的问题。

　　在实际作业场景里，这类小型设备除了常规的土方开挖，还可以通过更换属具完成地面破碎、物料抓取、场地平整、苗木移栽等多种作业，结构设计时预留的属具液压接口，也能满足不同属具的动力需求，不需要额外加装液压管路。履带的接地比压经过优化，在软质地面、草坪上作业时不会出现严重的陷车、压损地面的问题，适配园林施工、小区管线改造这类对地面破坏程度要求高的作业场景。上部结构的机罩采用了可翻转式设计，日常保养时可以完全打开，方便接触到发动机、液压滤芯、电瓶这些保养部件，减少日常维护的操作难度，这也是小型工程设备在实际使用中很受操作人员关注的结构细节，很多建模作品往往会忽略这类维护便利性的结构设计，只做外观还原，丢失了设备实际使用的核心需求。
