深沟球滚动轴承结构三维设计

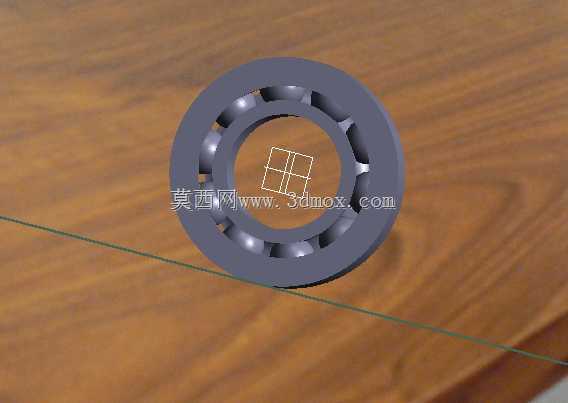

　　在各类回转传动机构的设计选型中，滚动轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、汽车传动系统，再到精密仪器的转动机构，几乎所有存在相对旋转运动的机械结构，都需要依靠这类部件完成径向与轴向载荷的承载，同时将转轴运转过程中的摩擦阻力控制在较低水平。本次建模的深沟球型滚动轴承，采用最经典的四点接触球轴承结构构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格遵循常规深沟球轴承的滚道曲率匹配原则，内圈与外圈的滚道圆弧半径略大于钢球半径，保证钢球在滚道内既可以顺畅滚动，又能在承受径向载荷时形成足够的接触应力面，避免局部应力集中导致的早期点蚀失效。

　　从实际安装适配的角度来看，这类轴承的安装边界主要围绕内圈内径、外圈外径、轴承宽度三个核心尺寸确定配合公差，通常内圈与转轴采用过盈配合，随转轴同步旋转，外圈与轴承座孔采用过渡或者小间隙配合，起到固定支撑的作用。建模时特意还原了保持架的兜孔结构，每个兜孔对应一颗钢球，将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时保证所有钢球在滚道内均匀分布，让载荷能够均匀传递到每一颗滚动体上，避免局部载荷过大造成的部件损坏。

　　在结构设计的细节处理上，滚道的边缘做了微小的倒角处理，既可以避免安装时内圈、外圈的锐边划伤安装配合面，也能在轴承承受少量轴向窜动的时候，避免钢球与滚道边缘发生硬接触，提升轴承承受复合载荷的能力。这类轴承的实际使用场景中，大部分工况下主要承受径向载荷，同时也可以承受一定程度的双向轴向载荷，当径向游隙适当加大的时候，其角接触承载能力会进一步提升，可以适配转速更高、存在少量轴向窜动的转轴结构。相比滑动轴承，这类滚动轴承的启动摩擦阻力更小，运转精度更容易控制，维护更换也更加便捷，不需要复杂的油路润滑系统，仅需在装配时填充适量润滑脂，就可以满足长时间运转的润滑需求。

　　建模过程中对各个部件的装配约束做了完全还原，钢球与内、外圈滚道之间保留了符合实际工况的微小游隙，保持架与钢球之间的间隙也按照实际设计值设置，既保证模型在虚拟装配中不会出现干涉，也能直观展示轴承运转时各个部件的相对运动关系：内圈随轴转动时，带动钢球沿滚道滚动，钢球同时带动保持架做匀速回转，各个部件的运动轨迹完全符合实际轴承的运转规律。对于结构设计从业者来说，这类标准件的三维模型可以直接调用到整机装配中，不需要从零开始建模，能够大幅提升装配设计的效率，同时也可以借助模型完成轴承安装位的干涉检查、配合尺寸校验，提前发现设计中存在的装配冲突问题。在设备选型阶段，也可以通过三维模型直观确认轴承的外形尺寸是否适配安装空间，核对轴承的承载能力是否匹配设计工况的载荷要求，避免选型失误导致的后期返工。
