直列四缸发动机曲轴三维结构设计

　　在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运行平顺性、疲劳寿命与NVH表现。本次建模的直列四缸曲轴，采用全支承结构设计，相邻曲拐之间均设置主轴颈支撑，相比非支承结构可大幅降低工作过程中的弯曲变形量，适配1.5L-2.0L排量区间的四冲程汽油机、柴油机使用需求，覆盖乘用车辆、小型工程机械、固定式发电机组等多类应用场景。从功能实现逻辑来看，曲轴的核心作用是将连杆传递来的活塞爆发压力，通过曲柄销的偏心布置转化为旋转力矩，一方面向外输出动力驱动整车或作业设备运转，另一方面通过前端带轮驱动配气机构、冷却水泵、机油泵、发电机等发动机附属附件运转，

　　后端则通过法兰结构与飞轮连接，利用飞轮的转动惯量平衡四缸机的二阶往复惯性力，降低转速波动。设计过程中首先需要确定核心的结构参数，曲柄销直径、主轴颈直径的取值需要匹配目标机型的爆发压力上限，按照轴瓦比压不超过许用值的原则核算，避免工作过程中出现油膜破裂导致的烧瓦故障；曲柄臂的厚度、过渡圆角半径则直接决定曲轴的疲劳强度，本次设计在曲柄销与主轴颈和曲柄臂的连接位置均采用大圆角过渡结构，避免应力集中导致的疲劳断裂，同时圆角位置的表面强化工艺预留结构也在建模中做了体现，方便后续工艺设计阶段匹配滚压、氮化等强化方案。曲拐的相位布置采用直列四缸机经典的180度错相位设计，四个曲拐分别处于0度、180度、180度、0度的相位角，

　　可实现1-3-4-2或者1-2-4-3的点火顺序，保证各缸点火间隔均匀，让曲轴运转过程中的受力尽可能平衡，减少整机振动。安装边界方面，曲轴的轴向定位采用中间主轴颈两侧的止推片结构，建模时预留了止推片的安装间隙与定位槽结构，保证曲轴受热膨胀时可以自由伸长同时不会出现过大的轴向窜动；前端轴颈预留了正时齿轮、油封轴颈、带轮的安装定位台阶，各台阶的同轴度公差在建模时按IT6级精度预留基准，满足后续加工的工艺基准要求；后端法兰的螺栓孔分布圆直径、定位止口尺寸均匹配通用的手动挡、自动挡飞轮安装尺寸，同时预留了曲轴后油封的安装轴颈，密封面的粗糙度要求在建模时做了结构示意，避免后续装配出现漏油问题。从外形结构来看，

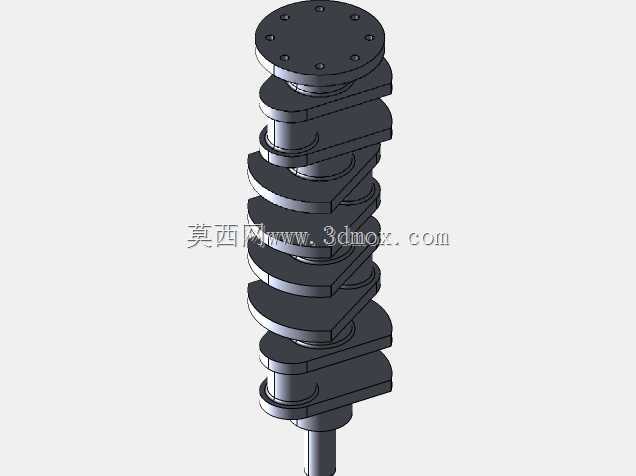

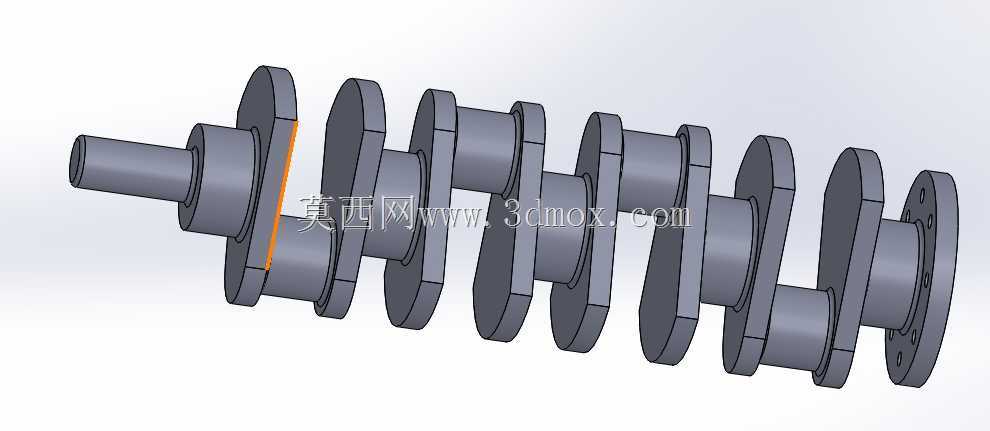

　　该曲轴采用整体式锻造结构的建模逻辑，相比分体式曲轴具备更高的结构强度，适配高强化发动机的使用需求，平衡块与曲柄臂采用一体化设计，每个曲柄臂上的平衡块形状经过重心优化，可有效平衡曲柄销、连杆大头部分的旋转惯性力，降低主轴承的载荷。建模过程中对各油道的走向也做了完整还原，主轴颈到曲柄销的斜油道采用贯通式设计，可将主油道的压力机油直接输送到曲柄销轴瓦表面，保证连杆轴颈的润滑需求，油道的倒角、油堵安装位置均做了结构体现，方便后续工艺阶段的油道加工、油堵压装工序设计。在实际的设备选型匹配中，该曲轴的主轴颈中心距、缸心距参数适配主流的直列四缸发动机缸体设计，不需要对缸体的主轴承座结构做大幅修改即可完成适配，可用于旧机型的动力升级改型，也可作为全新机型开发的基础结构参考。对于三维建模从业者而言，该模型完整还原了曲轴类零件的设计细节，包括各轴颈的退刀槽、密封槽、键槽、螺纹孔等工艺结构，可作为同类动力传动零件建模的结构参考，帮助设计人员理解曲轴的受力逻辑、结构设计要点与安装匹配要求，避免在实际设计中出现结构干涉、强度不足、安装边界不匹配等常见问题。
