液压系统用变径衬套式铜套结构设计

　　在液压系统的动力单元设计中，这类带阶梯变径结构的铜质衬套是液压泵内部支撑旋转组件的核心耐磨零件，日常接触的齿轮泵、叶片泵的泵腔与传动轴衔接位置，都会用到同结构的衬套来承担径向载荷、隔绝泵腔高压油液与轴承位的直接接触。从实际工况来看，液压泵工作时传动轴转速通常在1500-3000r/min区间，泵腔内部压力波动范围覆盖2MPa到25MPa不等，衬套需要同时承受轴颈转动带来的滑动摩擦、高压油液的周期性挤压，还要适配泵体安装孔的同轴度公差，避免出现内泄超标的问题。

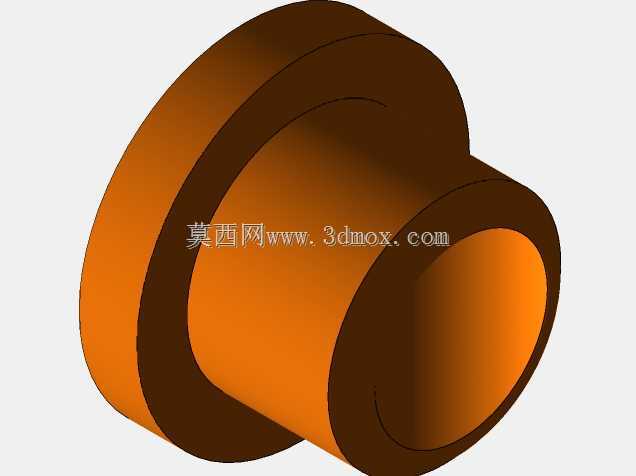

　　设计这类衬套的时候，首先要敲定的是内外径的阶梯差，图中呈现的大端法兰结构并不是为了轴向限位这么简单——大端的端面会直接贴合泵腔的内侧台阶面，一方面承担轴系工作时产生的少量轴向窜动载荷，另一方面可以在衬套压装进入泵体孔的时候，作为压装的受力面，避免直接挤压衬套薄壁段导致内孔变形。内孔的尺寸公差通常会选H7级精度，和传动轴的配合间隙控制在0.02-0.05mm之间，间隙太小会在油温升高、零件热膨胀的时候出现抱轴故障，间隙太大则会导致高压油从配合间隙泄漏，降低液压泵的容积效率。

　　从安装边界来看，衬套的大端外径需要和泵体的安装沉孔做过渡配合，小端外径则和泵体的直孔段做过盈配合，过盈量控制在0.01-0.03mm，既可以保证衬套压装后不会随轴转动出现移位，也不会因为过盈量太大导致内孔收缩超差。衬套的总长度需要匹配泵体安装孔的深度，装配后大端端面要比泵腔台阶面高出0.02mm左右，这样在泵端盖压紧的时候，可以让衬套端面和端盖之间形成可靠的密封面，避免油液从衬套外侧的配合间隙泄漏。

　　材质选择上这类衬套通常会用锡青铜或者铝青铜铸造后加工，锡青铜的减磨性更好，适合中低压液压泵的工况，铝青铜的强度更高，能承受更大的径向载荷，适合高压大排量的液压泵使用。内孔表面的粗糙度需要控制在Ra0.8以下，降低和轴颈转动时的摩擦系数，外圆表面的粗糙度控制在Ra1.6即可，满足压装时的顺滑度要求。在结构细节上，部分同类型衬套会在内孔壁上加工均匀分布的油槽，用来储存少量液压油，形成动压油膜，降低转动时的磨损，不过如果是高压泵的衬套，通常不会做通长的油槽，避免油液泄漏量过大影响泵的容积效率。

　　实际选型替换的时候，需要重点核对三个尺寸：衬套大端的外径与厚度、小端的外径与长度、内孔的公称直径，同时要确认衬套的端面和内孔的垂直度公差，通常要控制在0.01mm以内，否则压装后会出现内孔偏斜，导致轴转动时出现偏磨，缩短衬套和传动轴的使用寿命。很多现场维修液压泵的时候，容易忽略衬套压装后的内孔铰削工序，直接把轴穿入使用，短时间内就会出现异响、压力不足的问题，本质就是压装过程中衬套内孔出现了微变形，没有做精度修正导致配合间隙异常。

　　这类衬套的失效形式通常有三种：一是长期摩擦导致内孔磨损超差，配合间隙变大引发内泄；二是油液污染导致的颗粒磨损，在内孔表面拉出轴向划痕；三是压装不当导致的衬套开裂，尤其是薄壁段位置，如果压装时受力不均很容易出现暗裂，工作时在高压油的作用下裂纹扩展导致衬套碎裂，引发液压泵整体卡滞。所以在建模设计的时候，除了尺寸参数的匹配，还要在衬套的大小端衔接位置做0.5-1mm的圆角过渡，降低应力集中，避免压装或者工作时在阶梯位置出现断裂。
