棒料自动送料加工车床设备结构

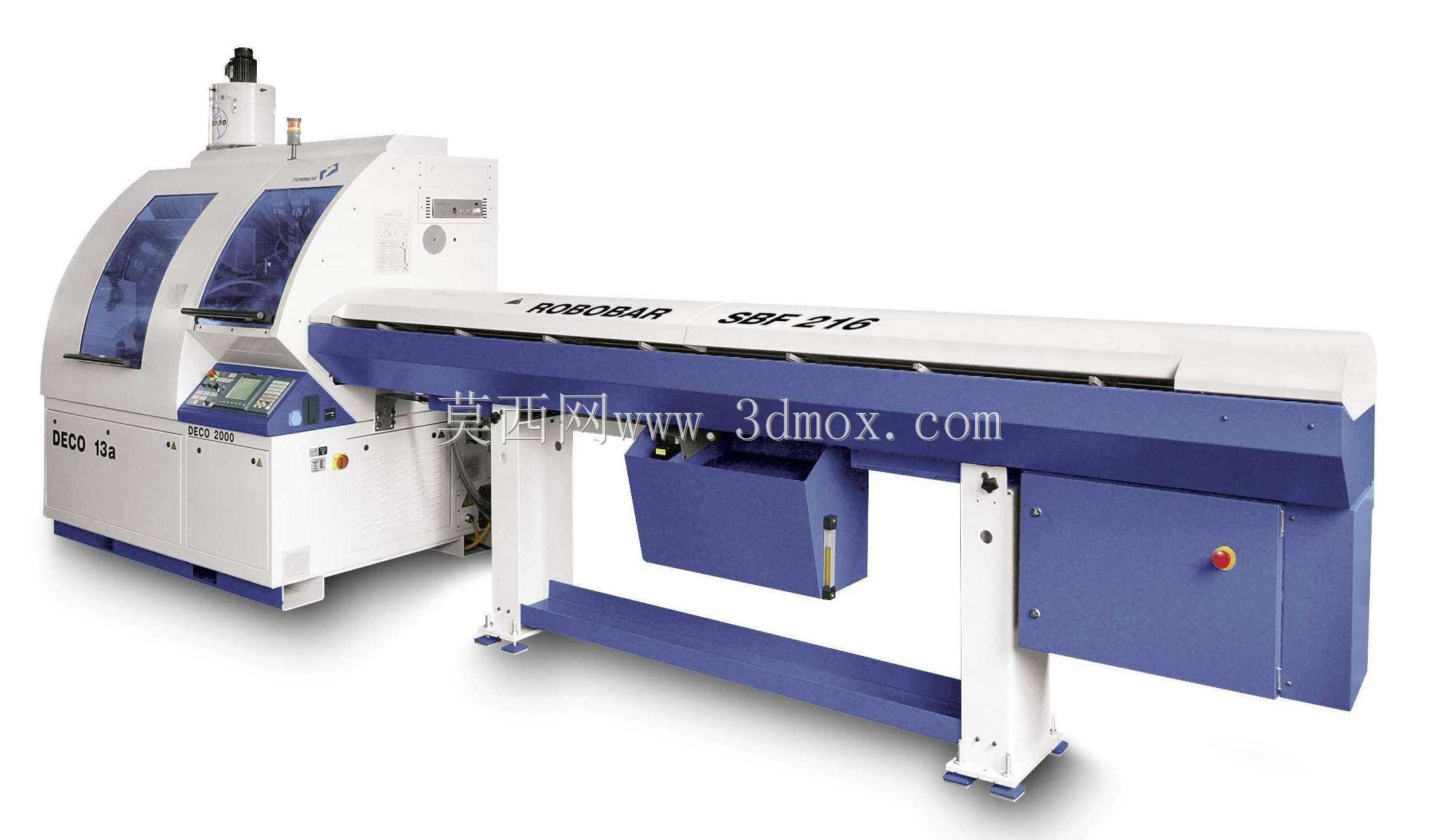

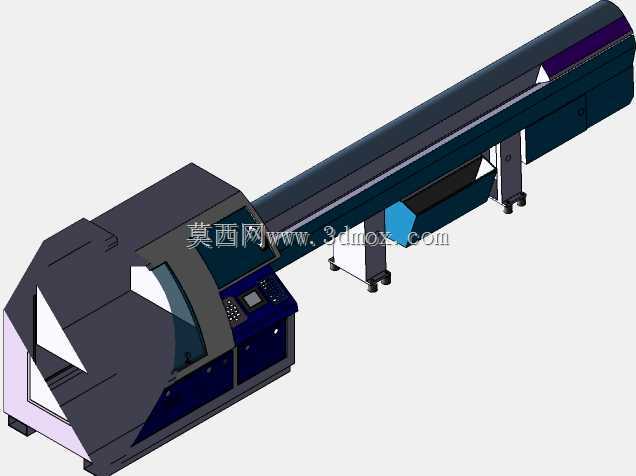

　　这套设备主要面向轴类、小直径棒料类零件的批量连续车削加工场景，常见于五金标准件、精密轴芯、小型汽配零件的量产车间，可搭配数控车床主机完成长棒料的自动推送、定位、夹紧全流程动作，无需人工反复上料，能大幅降低单批次加工的人工值守强度，尤其适配直径20mm以内、长度不超过2.5米的棒料连续加工需求，在紧固件、精密接插件、小型传动件的加工产线中应用广泛。设备整体采用分体式布局，左侧为车床主机加工单元，右侧为长条形棒料送料仓，送料仓与车床主轴中心保持严格同轴，安装时需要保证送料导轨的直线度误差控制在0.02mm/m以内，避免棒料推送过程中出现卡滞、偏摆，影响加工精度。送料仓内部设置有可调式棒料托架，可根据棒料直径调整托架的支撑间距，

　　适配不同规格棒料的承托需求，托架表面采用耐磨非金属材质，减少棒料高速旋转时的摩擦损耗与振动噪音。主机部分采用全封闭防护结构，加工区域设置双层透明观察窗，既可以观察切削状态，也能阻挡切削液飞溅与切屑飞出，操作面板布置在主机正面偏右位置，高度适配站立操作的人机工程需求，面板上集成了主轴转速调节、进给控制、送料参数设置等功能按键，紧急停止按钮布置在面板最外侧与送料仓端部，方便异常状态下快速触发停机。设备的支撑脚采用可调式减震垫铁，安装时可通过垫铁调整整机水平，水平度误差需控制在0.04mm/1000mm以内，避免高速运转时产生共振。送料机构的动力单元采用伺服驱动配合同步带传动，推送行程可根据棒料长度灵活设定，推送重复定位精度可达0.

　　05mm，能够匹配车床主轴的自动送料节拍，实现加工完成后自动送出设定长度的棒料，配合车床的液压卡盘完成自动夹紧，全程无需人工干预。主机的主轴单元采用高精度轴承组配置，最高转速可适配小直径棒料的高速切削需求，主轴通孔直径匹配送料仓的最大棒料通过直径，保证长棒料可以顺畅穿过主轴进入加工区域。设备的切削液管路沿床身内部布置，喷嘴可调整角度对准切削区域，保证冷却充分，切屑输送装置集成在主机下部，可将加工产生的切屑自动导出至设备外侧的集屑车，减少日常清理的工作量。从设计思路来看，这套设备优先考虑了批量加工的稳定性与操作便捷性，送料仓的长度设计充分覆盖了常规商用棒料的标准长度，减少棒料预截断的工序，

　　全封闭防护结构兼顾了车间生产的安全要求与降噪需求，各维护点位都设置了可快速开启的检修门，方便日常对送料导轨、传动部件、润滑点位进行保养维护，设备的整体布局预留了与自动接料装置、检测装置的对接接口，可直接接入自动化产线完成加工后的零件转运与尺寸检测，适配数字化车间的升级需求。在安装边界方面，设备整机长度约3.8米，宽度约1.3米，主机高度约1.8米，安装时需要在设备后侧预留至少0.8米的维护空间，左右两侧预留0.6米的操作与检修空间，地面承重需要满足每平方米不小于2吨的要求，避免设备长期运行出现地面沉降影响精度。设备的电气柜集成在主机侧部，布线采用分层走线槽设计，强电与弱电线路分离布置，减少信号干扰，保证送料伺服系统与车床控制系统的通讯稳定。
