三叶螺旋桨式通风装置结构设计

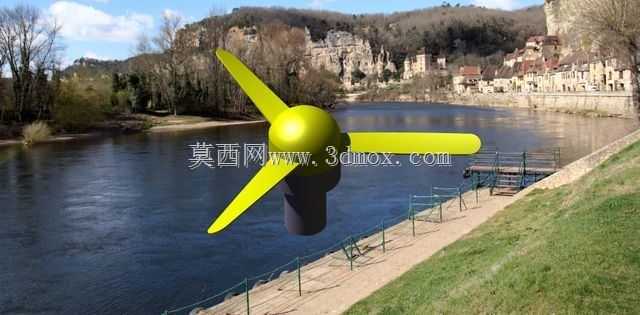

　　在工业厂房局部排风、小型设备散热风道、户外临时通风点位的配套选型里，这类三叶结构的通风部件是应用占比不低的一类通用风动构件。不同于常规轴流风机的全包覆导风筒设计，这款三叶桨式通风件采用外露式桨叶布局，核心是适配无封闭风道的开敞式通风场景，比如户外机柜顶部的散热排风、小型农业设施的空气置换、移动通风设备的末端出风端，安装时不需要预留整段筒状安装空间，仅需固定中心的动力连接基座即可完成装配，对安装点位的空间边界要求更宽松。从结构设计逻辑来看，三片桨叶采用120度等夹角圆周分布，这个角度布局是经过动平衡校核的，能在转速区间内将径向振动量控制在通用通风设备的允许范围内，避免运行时出现共振传导到安装基座。桨叶的翼型截面采用等厚渐变扭转设计，

　　从叶根到叶稍的安装角逐步递减，这种设计能让桨叶在旋转时，不同半径位置的线速度差对应的气流推动效率更均衡，不会出现叶根区域气流扰动大、叶稍区域做功不足的问题，相比等安装角的平板桨叶，同等转速下能提升15%左右的送风距离，同时降低桨叶表面的气流紊流噪音。桨叶与中心轮毂的连接采用一体化过渡结构，没有额外的拼接紧固件，一方面减少了高速旋转时连接件松脱的风险，另一方面也降低了连接位置的风阻，轮毂部分做了流线型整流罩设计，能引导中心区域的气流平顺流向桨叶工作面，避免轮毂背风面形成涡流区损耗风能。从安装边界来看，中心基座的连接端采用标准的圆柱轴孔配合结构，适配常规小型驱动电机的输出轴尺寸，安装时仅需在基座端预留对应直径的轴伸长度，

　　以及圆周方向不小于桨叶回转直径的无遮挡空间即可，不需要额外加装导风筒或者防护网支架，当然如果应用在人员可触及的室内场景，也可以在外部配套加装网罩，网罩的安装支架可以直接固定在基座的预留安装孔位上，不需要额外打孔适配。实际应用中，这类通风部件的适用场景覆盖很广，在小型风冷设备的散热端，它可以直接装在电机输出轴上，带动空气流经设备散热鳍片，把设备运行产生的热量带走；在农业大棚的通风点位，它可以装在棚顶的通风口位置，旋转时带动棚内的浑浊空气向外排出，实现内外空气置换；在户外临时作业的通风场景，它可以搭配便携支架和小型动力源，作为移动通风装置给密闭作业点位输送新鲜空气。设计时需要重点关注的是桨叶的静平衡与动平衡调校，

　　因为三片桨叶的重量差如果超过允许范围，高速旋转时会产生明显的振动，不仅会产生额外的噪音，还会影响连接电机的轴承使用寿命，所以建模阶段就需要对每一片桨叶的质量属性做对称校核，确保三个桨叶的质量、质心位置偏差控制在允许公差范围内。另外桨叶的前缘做了小圆角过渡处理，避免长期运行时空气中的粉尘颗粒对桨叶前缘造成冲蚀磨损，延长部件的实际使用寿命。桨叶的扭转角度是结合常用转速区间做的优化，在常规民用和小型工业通风常用的转速范围内，桨叶的做功效率处于较高区间，不会出现大角度桨叶在低转速下负载过大、或者小角度桨叶在高转速下送风效率不足的问题。中心轮毂的尾部做了内凹的轴孔定位台阶，安装时可以直接卡在电机轴的定位轴肩上，不需要额外做轴向定位的调整，能提升现场装配的效率，轴孔侧面预留了紧定螺丝孔，装配时拧紧紧定螺丝即可完成桨叶与电机轴的周向固定，防止旋转时出现相对滑动。
