适配FDM工艺的奥迪R8跑车3D打印实体模型

　　做3D打印手板快八年，经手的各类车模少说也有两百多套，这次拿到的奥迪R8打印模型，是专门针对桌面级FDM设备优化过的版本，和网上那些随便导个曲面就丢出来的模型完全不是一个路数。先从实际应用场景说，这类模型主要面向三个方向：一是个人玩家的桌面收藏，打印完做简单打磨喷漆就能当摆件，不需要额外做太多结构修改；二是汽车设计专业的教学演示件，用来讲解跑车曲面造型的分面逻辑，比看平面渲染图直观太多；三是文创类的定制手办基底，改个涂装加个灯组就能做衍生周边，适配性很强。

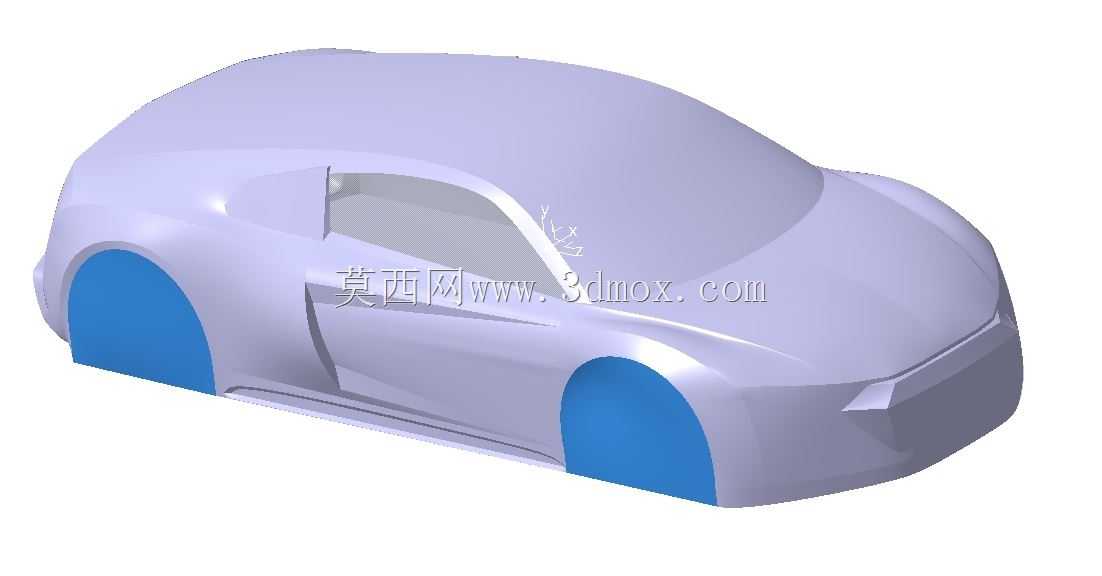

　　设计思路上完全是冲着打印成功率去的，没有为了追求所谓的“曲面光顺”硬做无壁厚的薄壳，整个车身主体做了2.2mm的均匀壁厚，刚好匹配0.4mm喷嘴打印时的5层壁厚设置，不用在切片软件里反复调整壁厚参数，省了很多前期处理的时间。轮拱位置特意做了蓝色的支撑预留块，不是随便加的树状支撑，是和车身曲面完全贴合的实体支撑块，打印的时候不需要额外生成支撑，拆的时候沿着预留的分割缝一撬就能掉，不会在轮拱的弧面上留下难看的支撑疤痕，之前打其他跑车模型最头疼的就是轮拱位置支撑拆完坑坑洼洼，要补土磨半天，这个设计刚好解决了这个痛点。

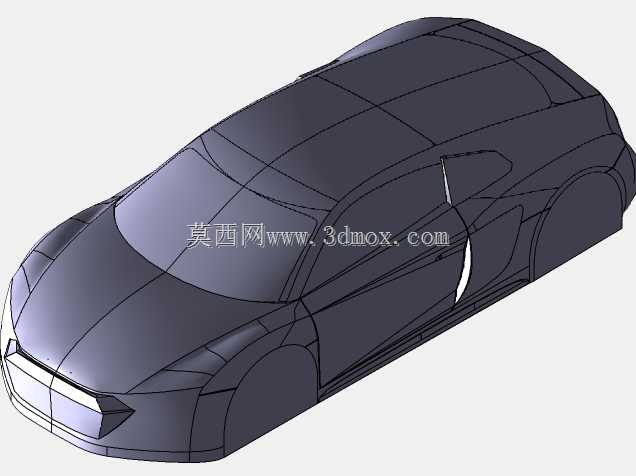

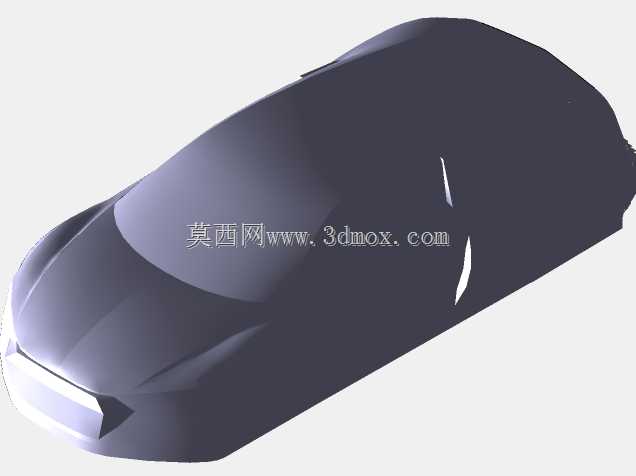

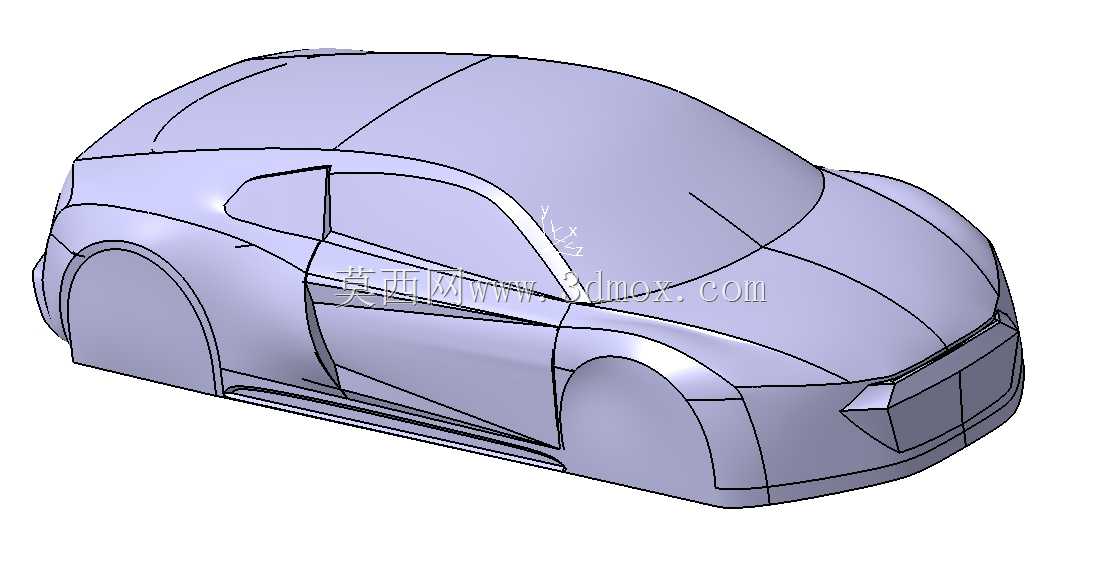

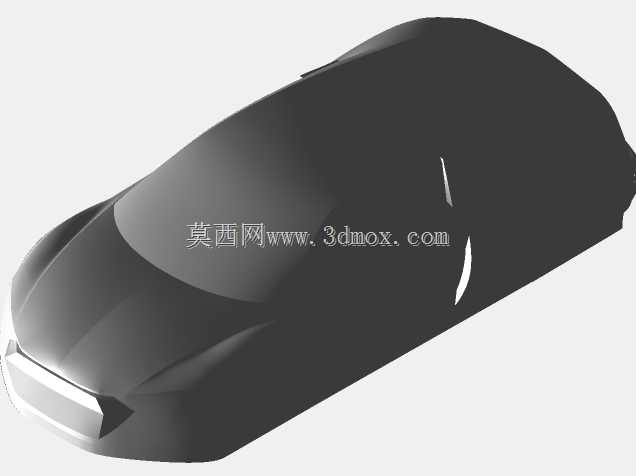

　　外形尺寸是按照1:24的常规车模比例做的，整车长度控制在195mm左右，宽度82mm，高度56mm，刚好能放在大多数桌面级3D打印机的220*220mm成型平台上，不需要拆分零件，一次就能打印完成，安装边界上完全不需要考虑拼接公差，也不用做定位销、卡扣这些拼接结构，新手拿到手切片就能打，不会出现打一半发现尺寸超平台的问题。车身的曲面分面也做了打印优化，所有曲面的倾斜角度都控制在45度以上，除了轮拱位置预留的支撑块，其余位置完全不需要额外加支撑，车顶的大弧面做了0.2度的微小倾斜，避免平顶位置打印时出现积料凸起，车窗位置做了0.8mm的内凹，后期喷漆的时候可以直接做分色遮盖，不用额外刻线。

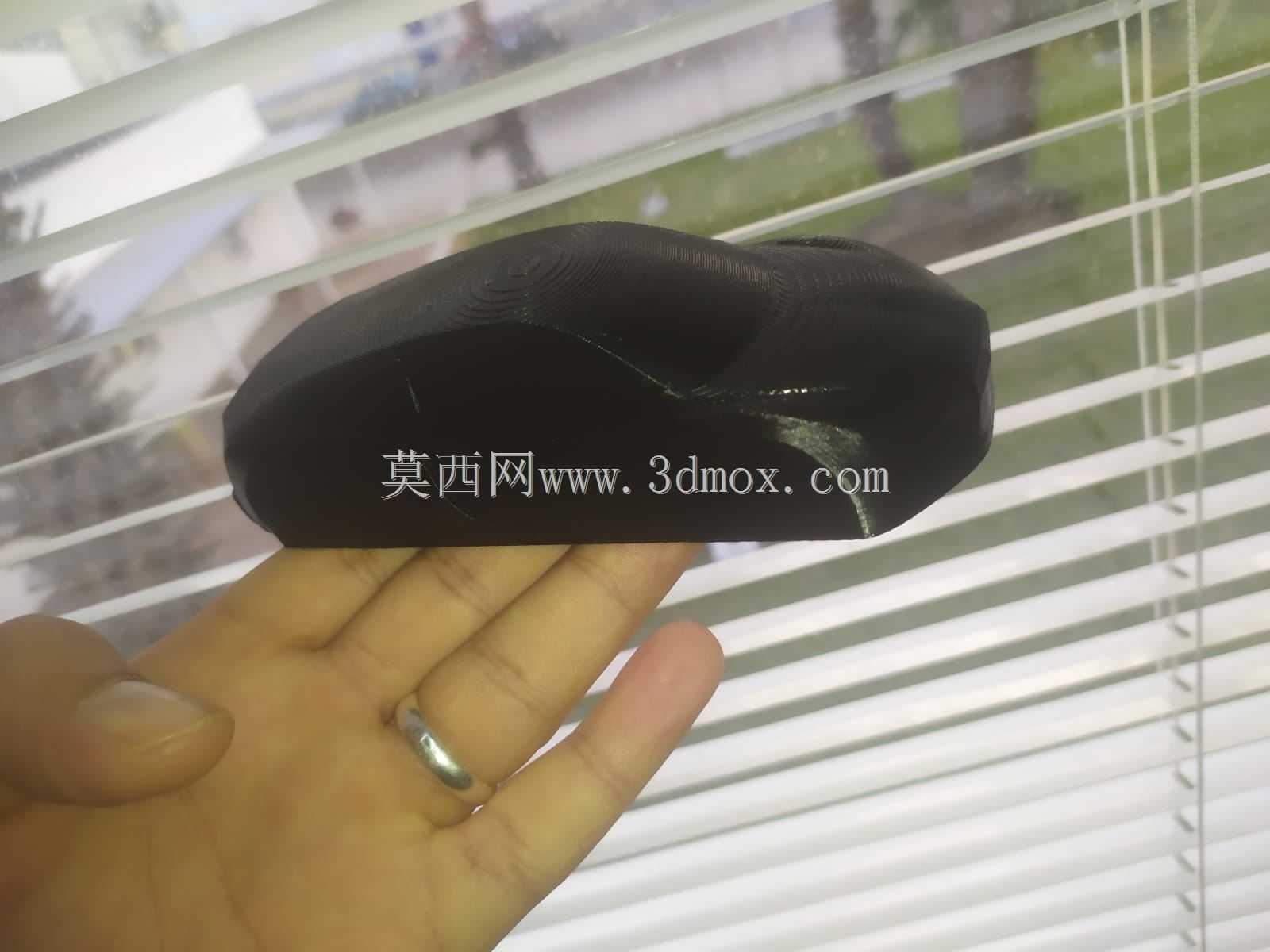

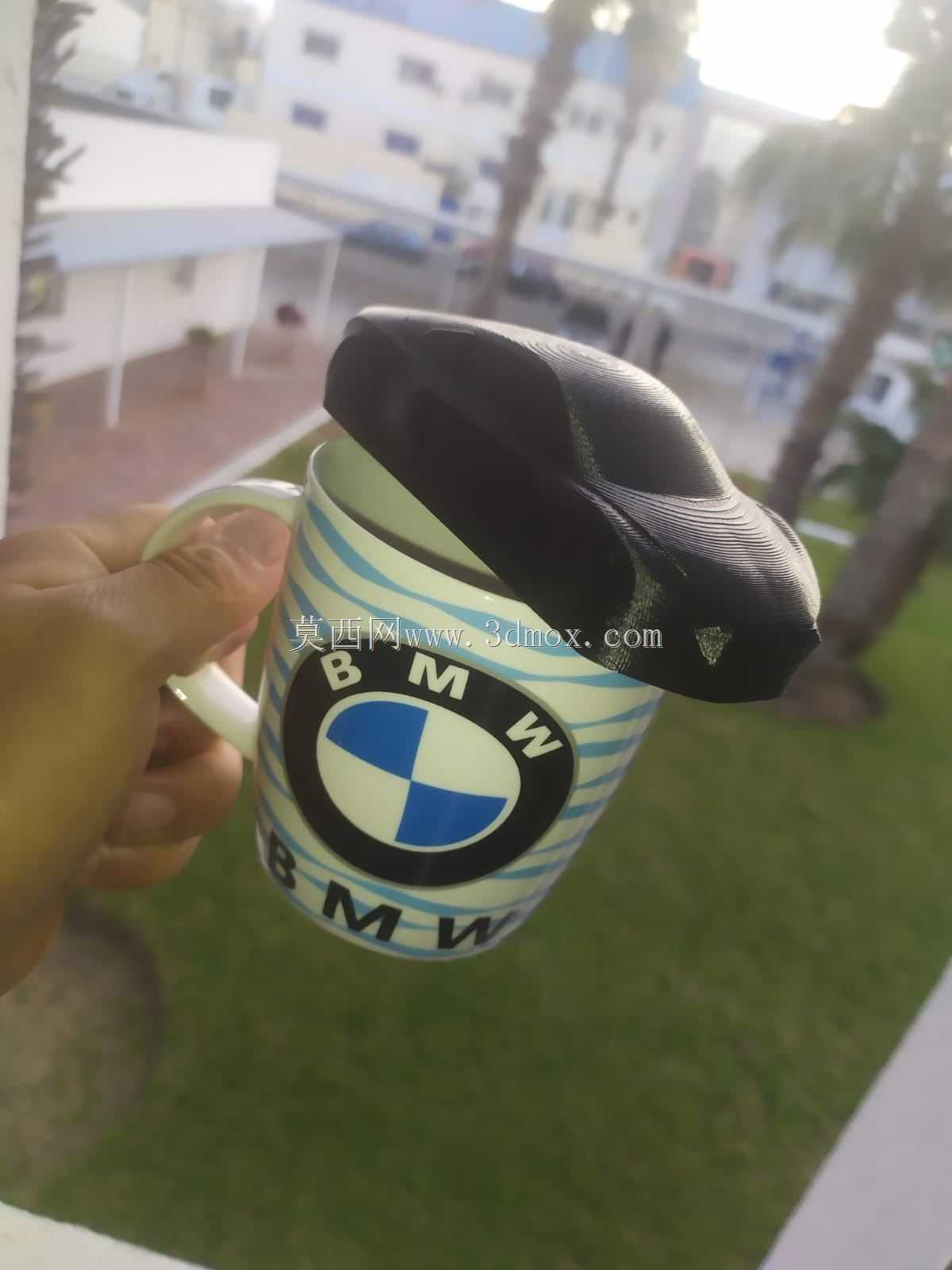

　　实际用途上，这个模型不是那种只能看外观的空壳，车身底部做了平整的安装平面，打印完可以直接粘在展示底座上，也可以后期自己加装轮轴、橡胶轮胎，改成可动的遥控车壳，内部预留的空腔足够塞下1:24车模常用的130电机和9g舵机，不需要额外切削车壳内部。之前帮本地的车友会做过一批定制车模，用的就是类似的结构，打印完喷上金属漆，贴个水标，质感和几百块的合金车模差不了多少，成本却只有十分之一。

　　从结构设计的细节来看，车头的进气格栅位置做了0.5mm的浅浮雕，不是镂空结构，避免打印的时候出现拉丝，后期如果要做镂空效果，自己用刻刀修一下就行，比直接做镂空打印成功率高太多。车门的特征线做了0.3mm的凸起，刚好是喷漆后能清晰看到棱线的厚度，不会因为漆层覆盖把特征线糊掉。侧裙的位置做了1mm的加厚，避免打印的时候因为层间结合力不够出现翘边，毕竟PLA材料打印大平面的时候很容易翘，加厚之后边缘的刚性足够，只要平台调平到位，基本不会出现翘边变形的问题。

　　很多新手做3D打印车模的时候，总喜欢把模型做的和原车曲面一模一样，完全不考虑打印工艺的限制，结果打出来要么支撑一堆拆不干净，要么曲面分层纹特别明显，这个模型的设计就很懂实际打印的痛点，所有的曲面过渡都做了微小的曲率调整，把层纹的影响降到最低，用0.15mm层厚打印的话，简单打磨一下就能做到近乎光滑的曲面效果，不需要喷很厚的补土来找平。轮拱的预留支撑块和车身连接的位置做了0.15mm的间隙，拆支撑的时候不会把车身的料带下来，连接点的强度刚好能支撑打印时的层间拉力，打完又很容易拆除，这个细节是真的下了功夫的，不是随便堆个方块当支撑。

　　另外这个模型的空腔设计也很合理，没有做完全封闭的内腔，打印的时候内部填充可以用15%的网格填充，既保证了车身的刚性，又不会浪费太多材料，整个模型打完的材料重量大概在80g左右，用PLA材料的话成本也就几块钱，非常适合批量打印做活动礼品。车身的前后保险杠位置做了微小的圆角，避免打印的时候因为尖角位置散热太快出现翘曲，很多人忽略这个细节，结果尖角位置总是翘起来，影响整个模型的外观。

　　总的来说，这个模型不是那种用来炫技的高精度曲面模型，是真正面向3D打印实际生产的实用化模型，从壁厚设置、支撑预留、尺寸控制到细节特征，每一处都考虑到了桌面级FDM打印机的工艺限制，不管是新手练手还是批量做手板，都能直接用，不需要做太多的二次修改。之前也接触过很多原厂授权的车模数据，那些数据都是给注塑开模用的，直接拿来3D打印根本没法用，要花好几天改壁厚、加支撑、拆零件，这个模型相当于把这些前期工作都做完了，拿到手就能直接进切片软件，省了大量的预处理时间，对于经常做车模打印的从业者来说，能省不少事。
