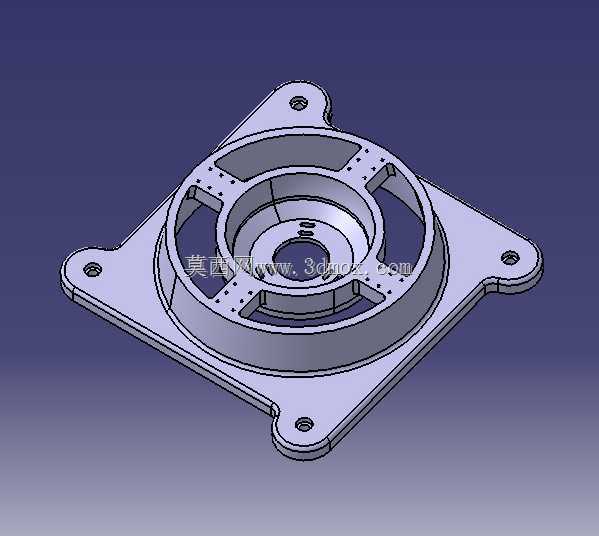

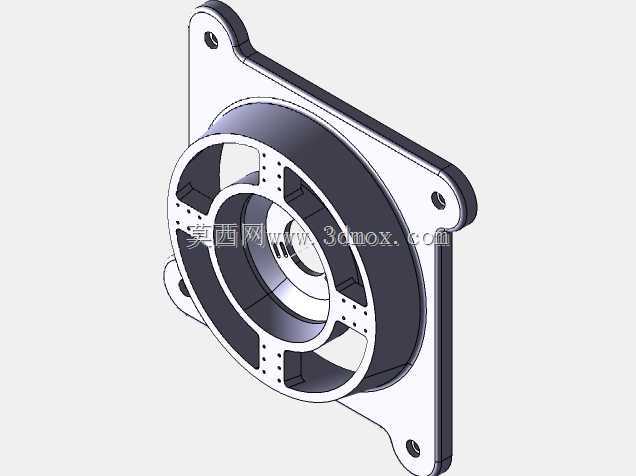

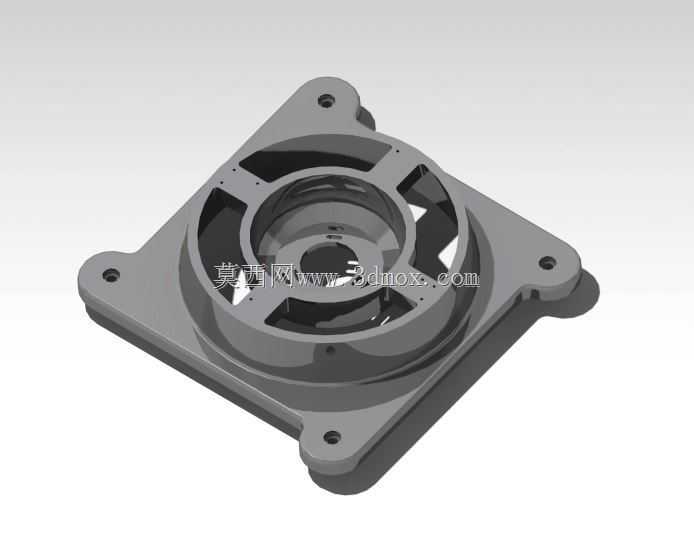

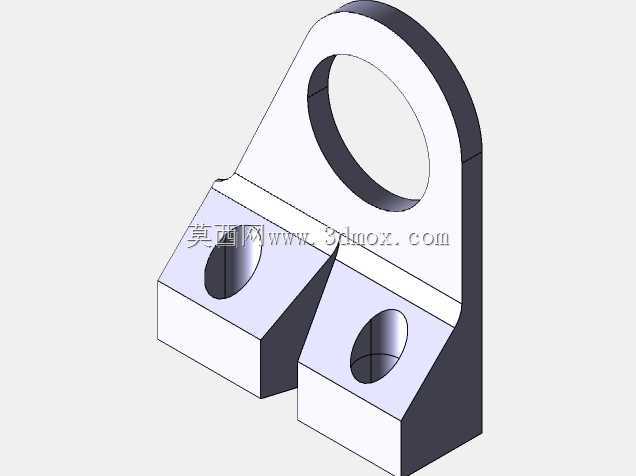

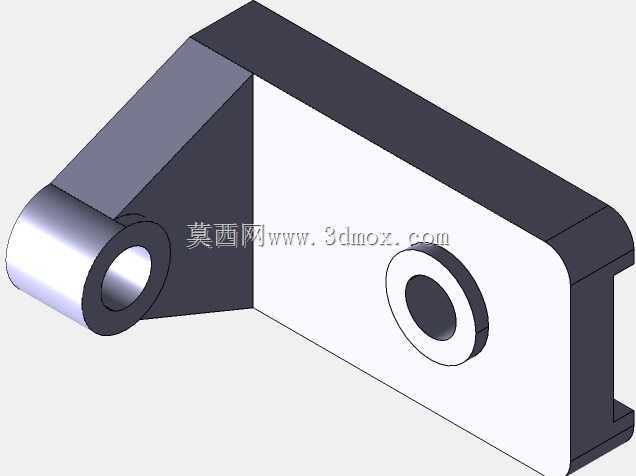

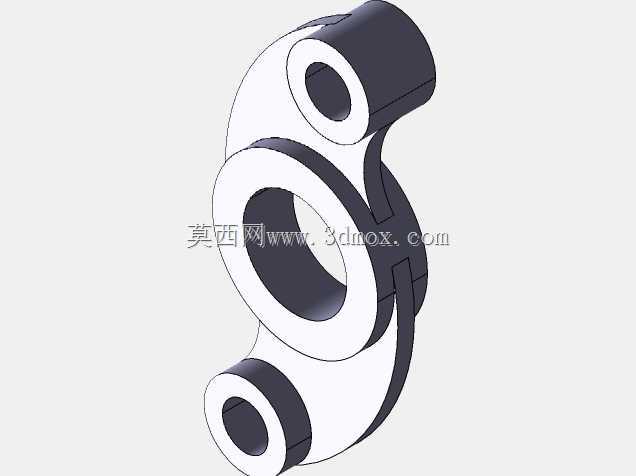

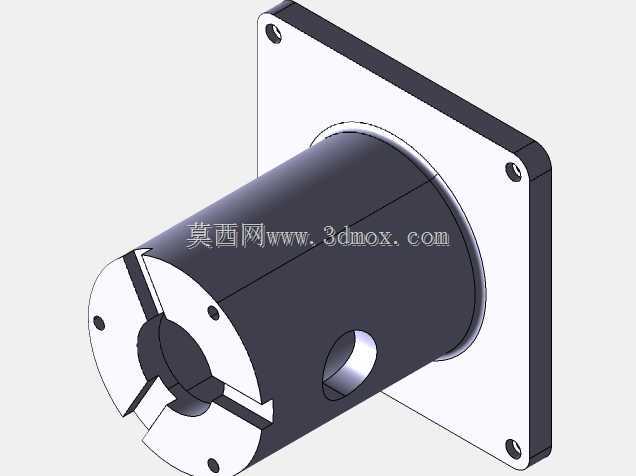

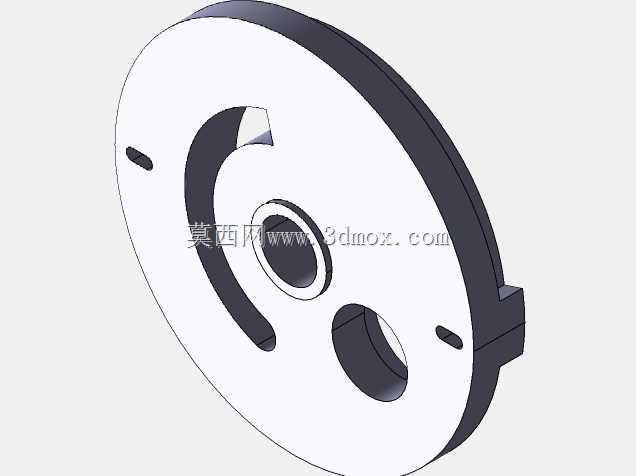

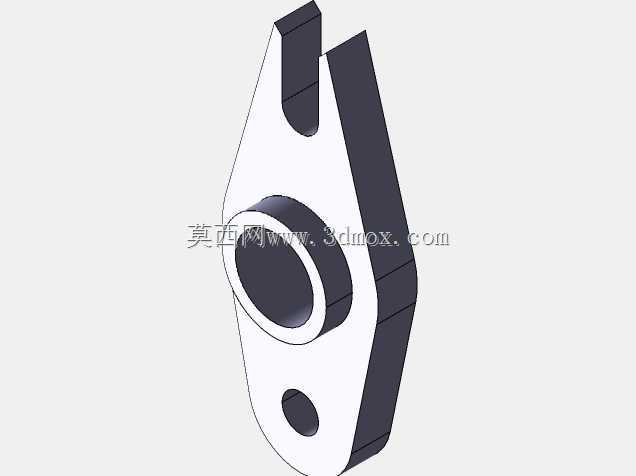

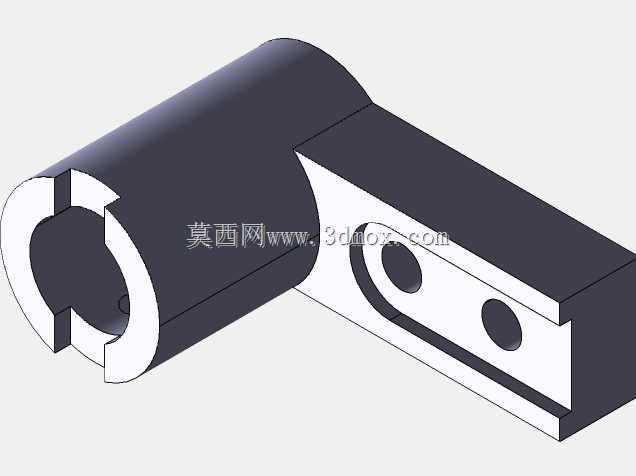

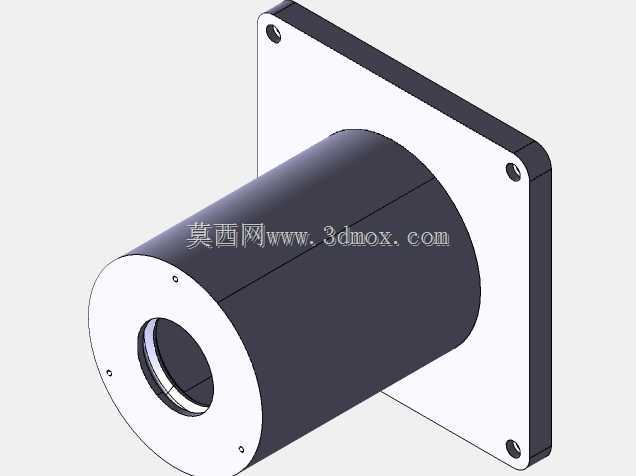

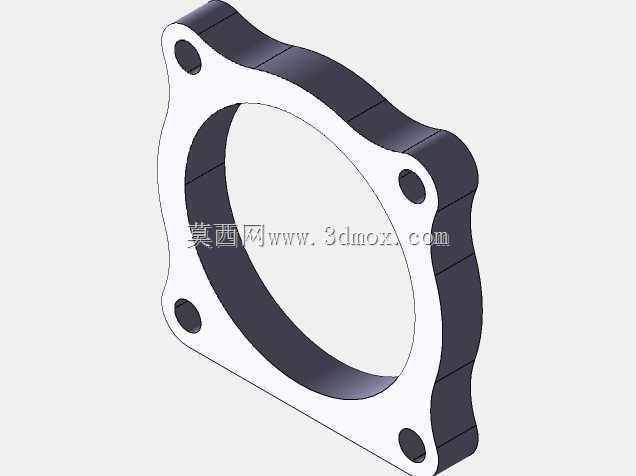

该结构件为轴流类风机的核心安装导流承载部件,常见于工业控制柜散热、小型电子设备通风、紧凑型机电产品风冷系统的配套安装场景,承担风机本体固定、气流导向、安装适配的多重作用。从实际使用场景来看,这类支架多适配40mm、60mm等标准规格的微型轴流风机,在PLC控制柜、小型伺服驱动机箱、嵌入式工控设备内部,既需要为风机提供稳定的安装基准,避免风机运行时的振动传递到设备壳体产生共振噪音,也需要通过中部的环形导流结构对风机进出风进行规整,减少气流紊流带来的风损,提升风冷散热的实际效率。
从功能特性上看,该结构采用一体化注塑或压铸成型的设计思路,整体为方形安装基座搭配中部环形导流腔的结构,四个角位预留的沉头安装孔位,完全匹配标准微型风机的安装孔距,安装时可直接通过M3或M4规格的螺丝将风机与支架锁紧,再通过支架外侧的安装耳将整体组件固定在设备的通风口位置。中部的环形腔体与风机扇叶的外轮廓保持均匀的间隙,既避免扇叶转动时与支架产生剐蹭,又能通过环形内壁的弧度对气流进行引导,让风机吸入或吹出的气流保持轴向流动,减少边缘气流的散射,在相同风机转速下可提升10%左右的有效通风量。支架上分布的镂空格栅结构,在保证结构强度的前提下尽可能降低了整体重量,同时也能对大体积的异物进行遮挡,避免杂物进入风机扇叶区域造成卡滞损坏。
设计过程中,首先需要匹配对应规格风机的外形尺寸,确定四个安装孔的中心距、沉孔深度,保证螺丝锁紧后端面不会突出支架安装面,避免安装时出现间隙。中部环形导流腔的内径需要比风机扇叶的外径大0.8-1.2mm,这个间隙范围既可以保证扇叶转动无干涉,又不会因为间隙过大导致气流回流。支架的壁厚设计需要兼顾强度与成型工艺,若采用塑料注塑成型,壁厚通常设置在1.5-2mm,壁厚保持均匀避免出现缩痕;若采用铝合金压铸成型,壁厚可适当调整至2-2.5mm,提升整体的抗振性能。四个安装耳的位置做了局部加厚处理,避免螺丝锁紧时安装耳出现开裂变形,安装耳与中部环形结构之间的连接筋采用圆弧过渡,减少应力集中的问题,提升结构的抗疲劳强度,能够承受风机长期运行产生的微幅振动。
从安装边界来看,该支架的整体外轮廓尺寸与适配风机的外廓尺寸保持一致,不会额外占用设备内部的安装空间,安装面的平面度公差控制在0.1mm以内,保证支架与设备壳体、风机端面贴合紧密,避免出现漏风的问题。支架的轴向高度根据导流需求设计,通常为风机厚度的1/3左右,既保证导流效果,又不会过度增加整体组件的轴向尺寸,适配紧凑型设备的狭小安装空间。在实际选型使用时,只需要确认适配风机的外形尺寸、安装孔距,即可匹配对应规格的该类支架,不需要额外进行结构修改,能够直接用于各类需要小型轴流风机散热的机电设备中,降低设备结构的设计周期与加工成本。
这类结构看似简单,但在细节设计上需要兼顾安装便利性、气流效率、结构强度多个维度的要求,比如安装孔的沉头角度需要匹配标准螺丝的头部锥度,保证螺丝锁紧后完全沉入孔内;导流腔的入口处做了小角度的倒角处理,减少气流进入时的阻力;连接筋的位置避开了风机的走线区域,避免安装时压线造成线路损坏。在实际量产过程中,这类支架多采用模具一次成型,尺寸一致性好,装配效率高,不需要额外的二次加工即可直接投入使用,是小型风冷系统中应用非常广泛的基础结构零件。
