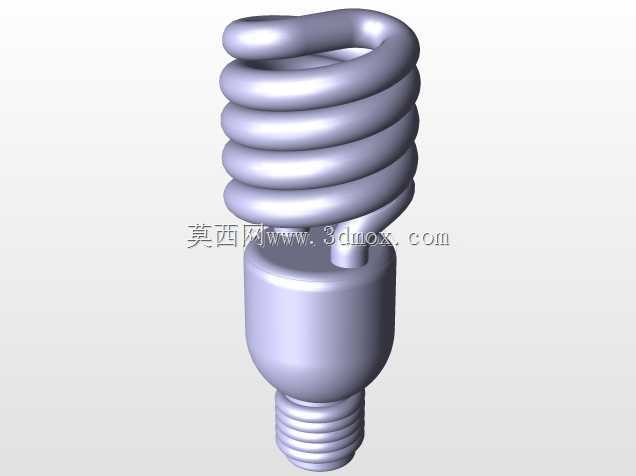

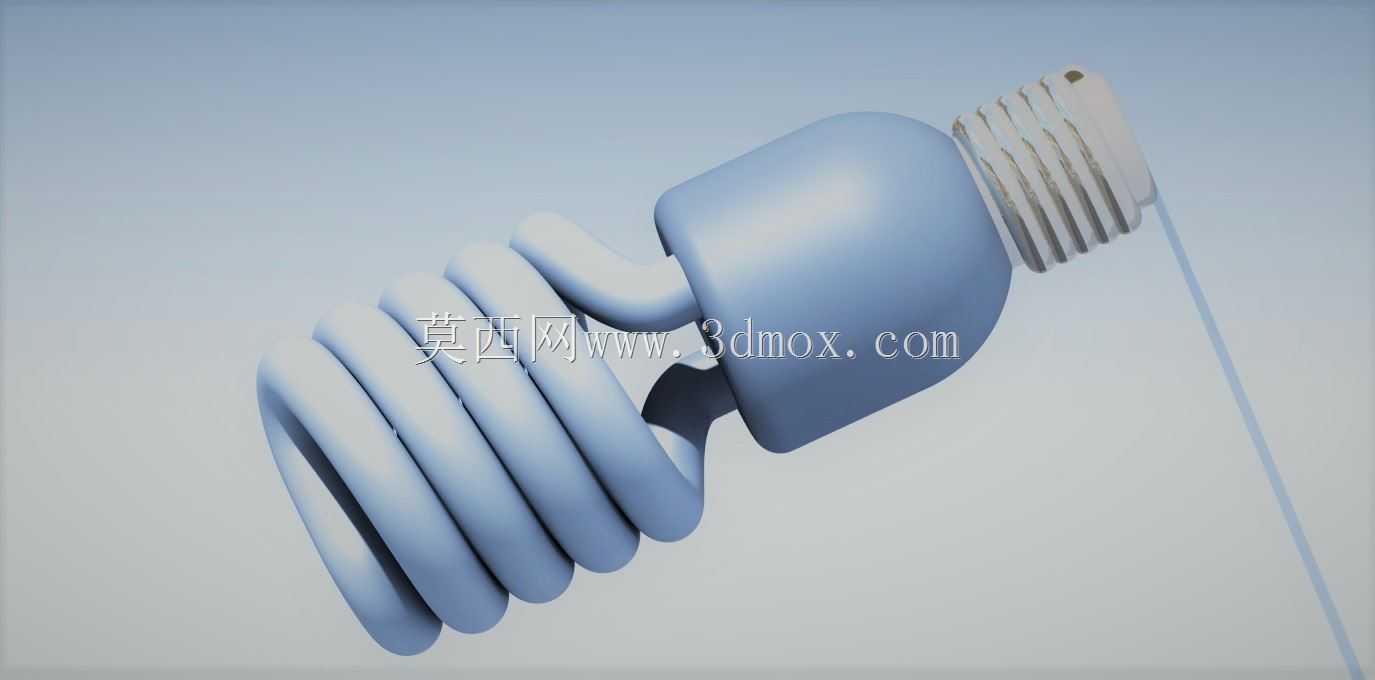

螺旋紧凑型节能荧光灯三维结构设计

　　这款螺旋型节能荧光灯的结构设计，核心围绕民用及商用常规照明场景的替换需求展开，适配现有E27通用螺口灯座的安装边界，无需额外改造原有照明线路即可直接替换传统白炽灯泡，覆盖家庭室内照明、办公场所公共照明、商超基础照明等多数通用照明场景，相比同光效白炽灯可降低七成以上的能耗，同时使用寿命达到普通白炽灯的6倍以上，能有效减少照明场景的灯具更换频次与运维成本。

　　从结构功能拆分来看，整体分为螺口灯头、镇流器内置腔体、螺旋灯管三个核心功能段。螺口灯头采用标准 Edison 螺口的尺寸公差设计，螺纹牙型、螺距、接触端高度完全匹配通用灯座的安装尺寸，安装时旋入到位即可实现可靠的电气接触与机械固定，接触端采用导电性能稳定的金属材质，保证长期通电工况下的接触可靠性，避免接触电阻过大引发的发热问题。中间的腔体段用于内置电子镇流器组件，腔体外形做了平滑过渡的曲面设计，既可以容纳镇流器的电路板、电容、电感等元器件，预留足够的电气安全间隙，也能在灯管与灯头之间形成结构支撑，同时曲面过渡可以减少积灰，日常清洁维护更方便。螺旋灯管部分采用多圈螺旋盘绕的结构设计，在有限的轴向尺寸内最大化拉长荧光灯管的有效发光长度，相比同功率的U型节能灯，螺旋结构的发光面更均匀，没有明显的照明暗区，灯管管壁的荧光粉涂层厚度均匀，保证发光色温一致性，灯管与中间腔体的连接部位做了密封处理，避免外界潮气、粉尘进入灯管内部影响发光效率与使用寿命。

　　设计过程中首先确定了安装适配的核心约束，即必须兼容现有主流螺口灯座的安装尺寸，因此灯头部分的尺寸严格遵循通用螺口灯头的标准规范，整体灯具的最大外径控制在常规灯罩的容纳尺寸范围内，不会出现替换后无法装入原有灯罩的问题。在灯管结构设计上，螺旋圈数、螺旋升角经过反复调整，既保证足够的灯管长度来达到额定光通量，也控制整体灯具的总长度，避免安装后突出灯罩过多影响美观。螺旋结构的灯管曲率经过优化，避免弯折处管径出现过度变形，保证灯管内部的汞蒸气、惰性气体可以均匀分布，让整根灯管的发光亮度保持一致，不会出现弯折处亮度偏低的问题。中间腔体的内部结构做了对应的筋位设计，用于固定镇流器电路板，同时筋位之间形成自然的散热通道，镇流器工作时产生的热量可以通过腔体壁向外散发，避免元器件长期处于高温工况下加速老化，提升整灯的工作稳定性。

　　从实际使用的工况适配来看，这款灯具的结构可以适配常规室内的温湿度环境，工作时的表面温度远低于同功率白炽灯，安装在纸质、塑料等易燃材质附近的灯罩内也不会有过热引燃的风险，符合室内照明的安全要求。螺旋灯管的结构相比直管型荧光灯，抗振动性能更好，在有轻微振动的安装场景下，比如靠近门窗、吊顶风扇附近的灯位，也不容易出现灯管松动、灯丝断裂的问题，结构可靠性更强。灯头与腔体的连接部位采用卡扣加粘接的双重固定方式，安装旋拧时不会出现灯头与腔体相对转动的问题，避免内部接线被拧断引发电气故障。整体外形没有尖锐棱角，安装拆卸时不会划伤手部，日常更换操作的安全性更好。
