CATIA设计的麻花钻式钻孔刀具结构

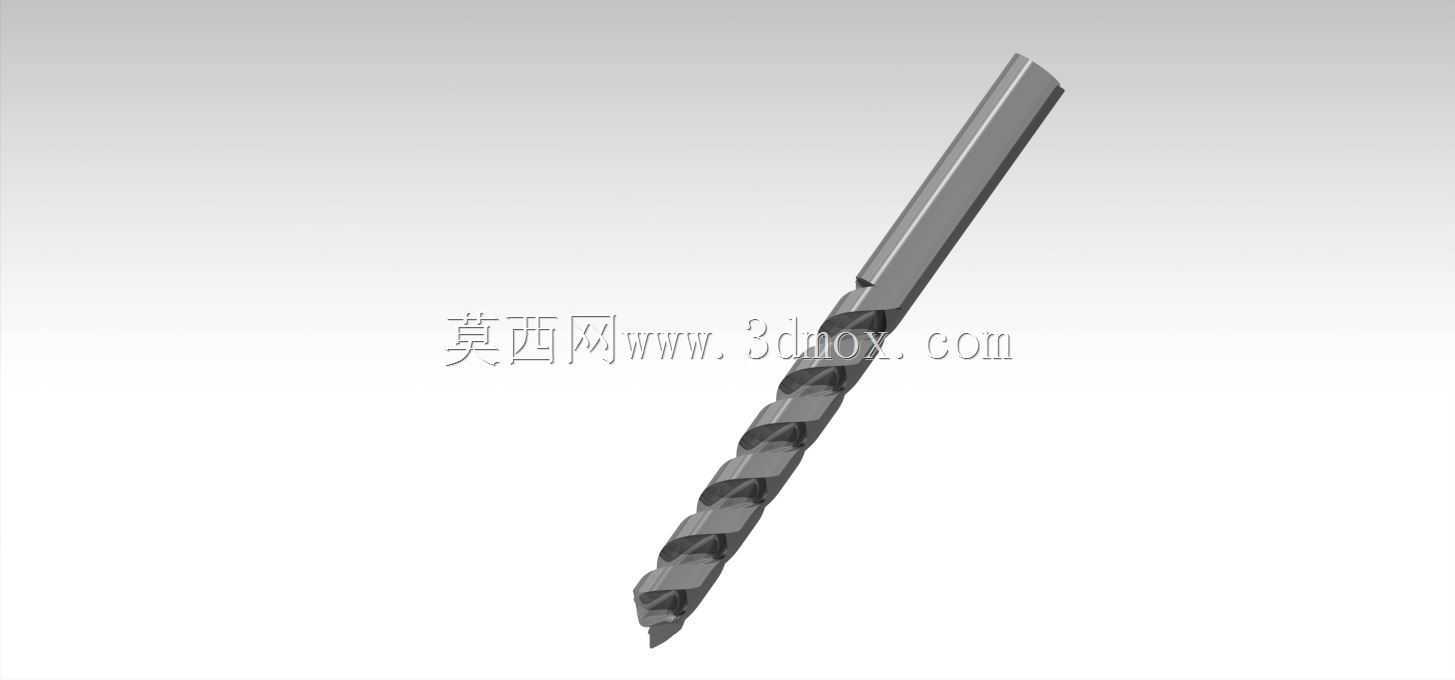

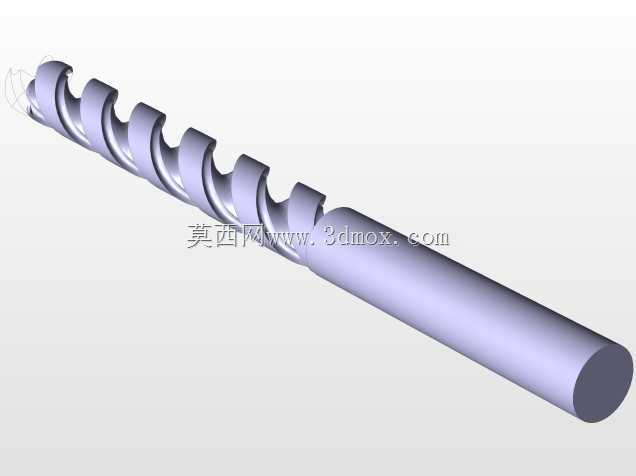

　　这款钻孔刀具的三维结构设计，核心围绕常规金属及非金属材料的实体钻削加工场景展开，日常在机械加工车间的台式钻床、立式加工中心、手持电钻等设备上都能见到同类型刀具的应用，主要承担实体工件上的通孔、盲孔钻削加工工序，是孔加工环节最基础也最常用的切削刀具品类。从结构功能来看，该刀具采用经典的麻花钻构型，整体分为工作段与装夹段两个核心部分：工作段设置有两条对称分布的螺旋排屑槽，槽型沿刀体轴向连续螺旋延伸，钻削过程中产生的切屑可沿螺旋槽顺畅排出孔外，避免切屑堵塞在孔内造成孔壁划伤、刀具卡滞甚至崩损的问题；两条螺旋槽形成的两个主切削刃对称分布在钻尖位置，钻尖采用标准顶角设计，可在钻削初始阶段快速定心，减少钻孔初期的滑移偏摆，

　　保证孔位的初始定位精度；刃带部分沿螺旋槽外侧分布，在钻削过程中起到导向支撑作用，可有效减小刀体与孔壁的摩擦阻力，同时保证加工孔的圆柱度公差符合常规加工要求。装夹段为直柄构型，表面无复杂结构，可适配标准钻夹头的装夹尺寸范围，装夹时依靠夹头的夹紧力传递扭矩，装夹便捷性较好，能适配多数常规钻削设备的装夹接口，无需额外配置过渡套即可完成装夹固定。设计过程中，首先明确了常规钻削工况的受力特性：钻削时刀具同时承受轴向进给力与周向切削扭矩，主切削刃位置承受主要的切削冲击，因此刀体整体采用等强度构型设计，从钻尖位置到装夹段位置，刀体芯厚沿轴向逐渐递增，既保证了排屑槽有足够的容屑空间，又能提升刀体整体的刚性，减少深孔钻削过程中的刀体振颤，

　　避免加工出的孔出现锥度、椭圆度超差的问题。螺旋槽的螺旋角选取常规加工通用的角度参数，兼顾了不同材料的排屑需求，针对塑性材料加工时切屑易卷曲缠绕的问题，槽型的抛光面设计可降低切屑与槽壁的摩擦阻力，引导切屑顺利排出；针对脆性材料加工时切屑细碎易残留的问题，槽型的深度设计保证了足够的容屑空间，避免细碎切屑堆积在槽内加剧刀具磨损。从安装边界尺寸来看，该刀具的直柄直径符合标准直柄麻花钻的尺寸系列，装夹段长度满足常规钻夹头的最小装夹深度要求，装夹后不会出现夹持力不足导致的刀具打滑问题；刀具总长度覆盖常规浅孔、中等深度孔的加工行程需求，工作段长度可满足多数常规机械零件的孔加工深度要求，无需额外接长即可完成加工，若遇到特殊深孔加工场景，

　　也可基于该基础构型调整长径比参数，适配不同的加工深度需求。在细节结构处理上，钻尖的横刃部分做了标准的修磨构型预设，可有效降低钻削时的轴向抗力，减少钻尖钻入工件时的顶推阻力，降低设备的轴向进给负载；刃带的宽度选取合理范围，过宽会增大与孔壁的摩擦导致切削温度升高，过窄则会降低导向精度导致孔位偏斜，该设计的刃带宽度平衡了导向精度与摩擦阻力两方面的需求，可适配常规转速下的钻削加工要求。刀体的整体同轴度公差在建模时做了严格的约束，装夹段与工作段的轴线重合度控制在标准公差范围内，避免刀具高速旋转时出现径向跳动，导致加工出的孔径超差、孔壁粗糙度不达标的问题。这类刀具的应用场景覆盖范围极广，从普通的设备装配现场配钻孔，到机加工车间的批量零件孔加工，再到维修现场的应急钻孔作业都可使用，该三维模型完整还原了刀具的所有结构细节，包括排屑槽的螺旋曲面、钻尖的切削刃角度、装夹段的尺寸精度等，可用于刀具结构教学、钻削加工仿真、钻床加工路径模拟等场景，也可作为非标刀具改型设计的基础模型，根据实际加工需求调整刀具直径、槽型参数、钻尖角度等，快速衍生出适配不同加工材料、不同加工工况的专用钻孔刀具。
