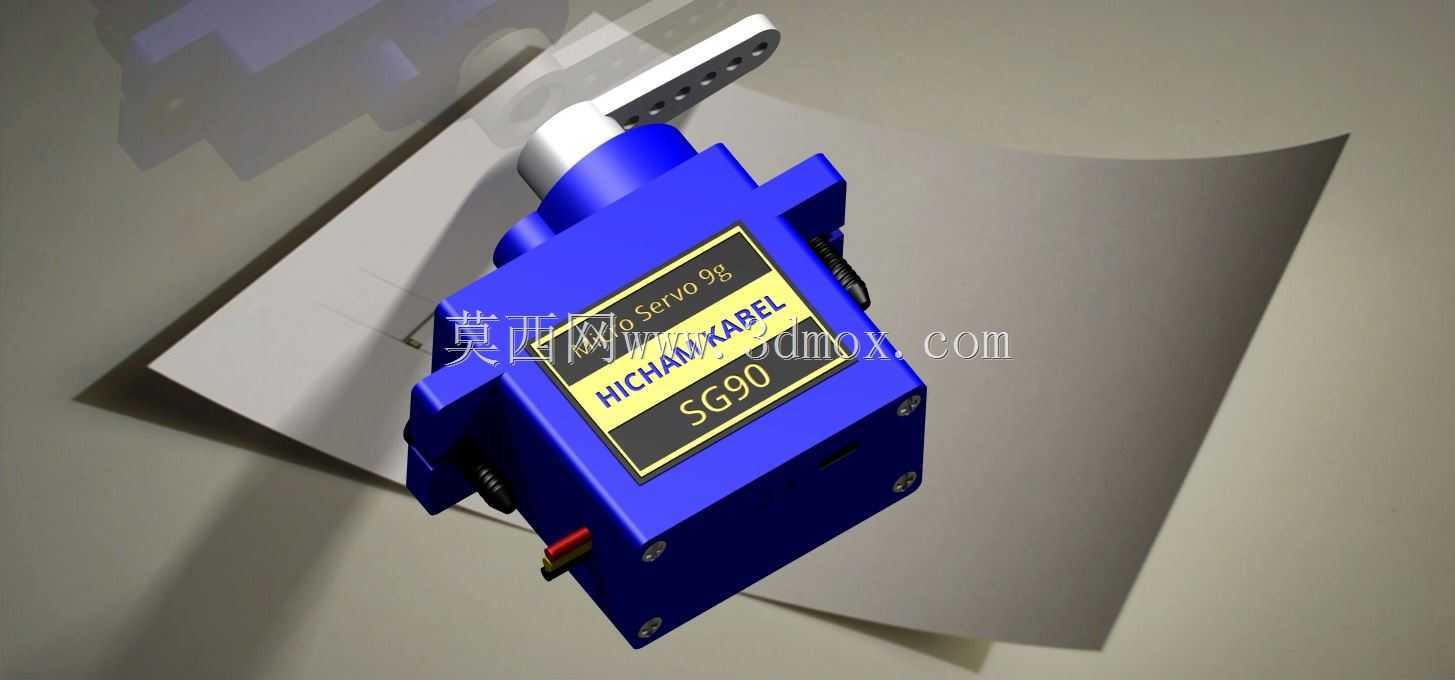

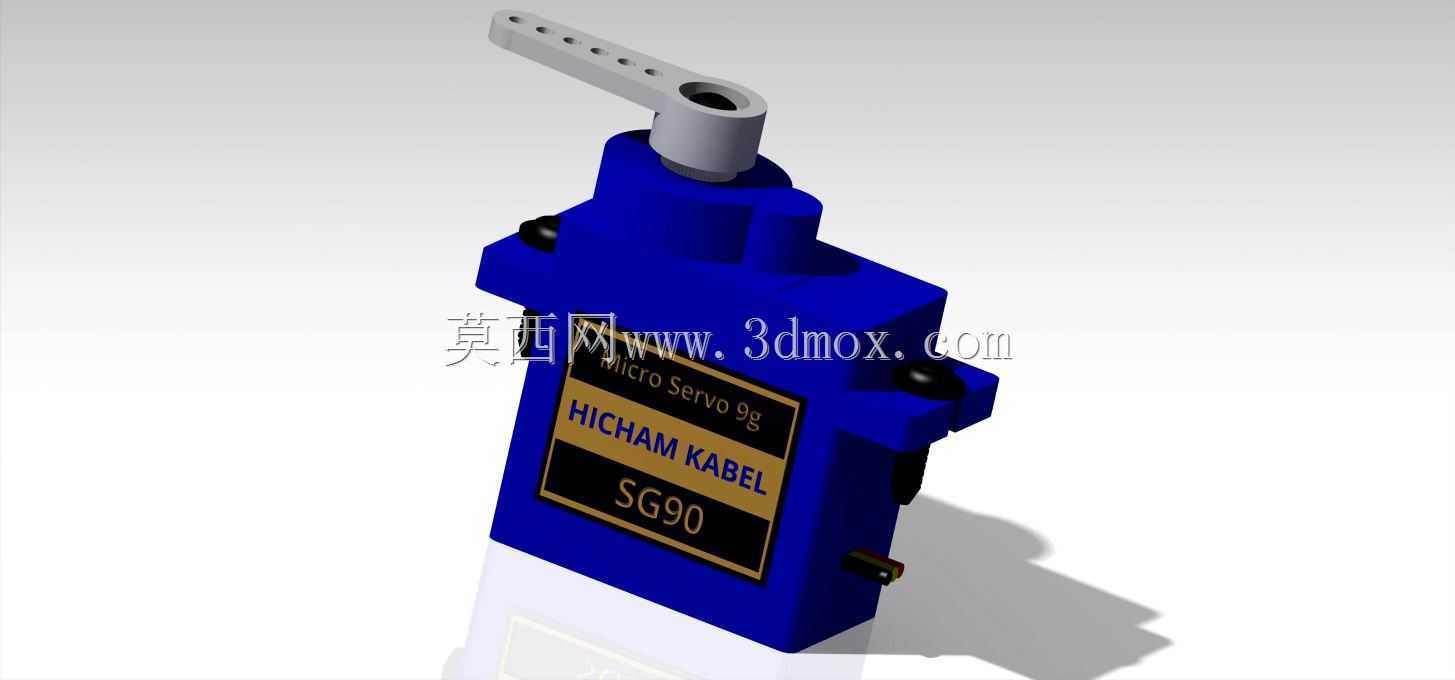

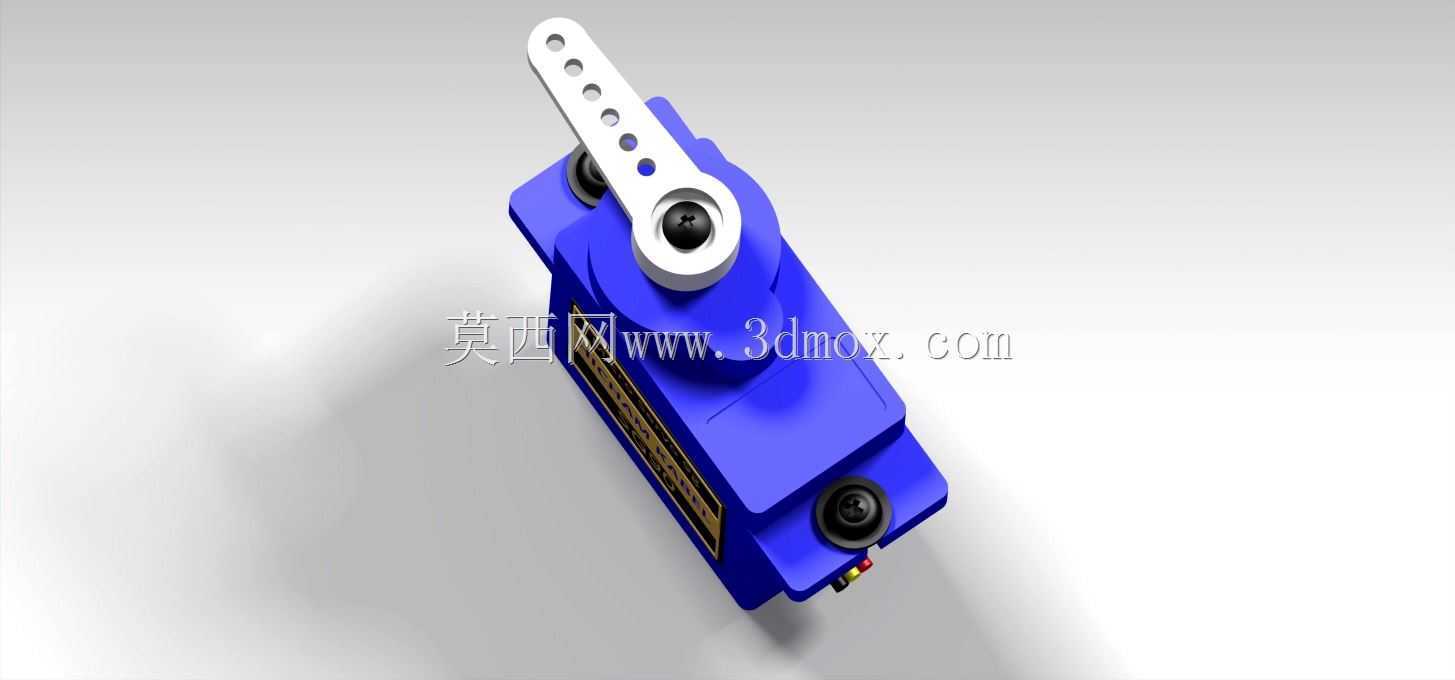

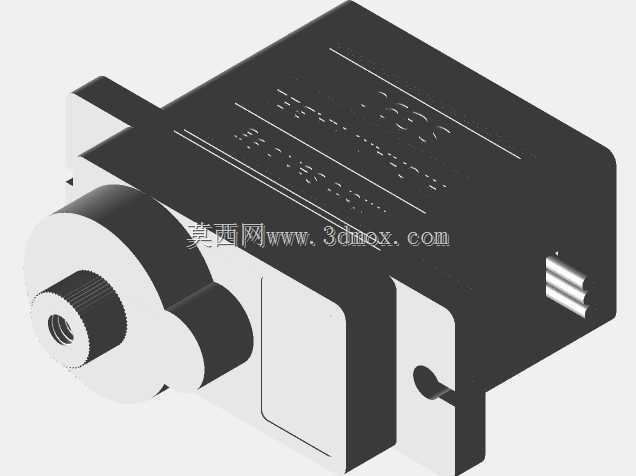

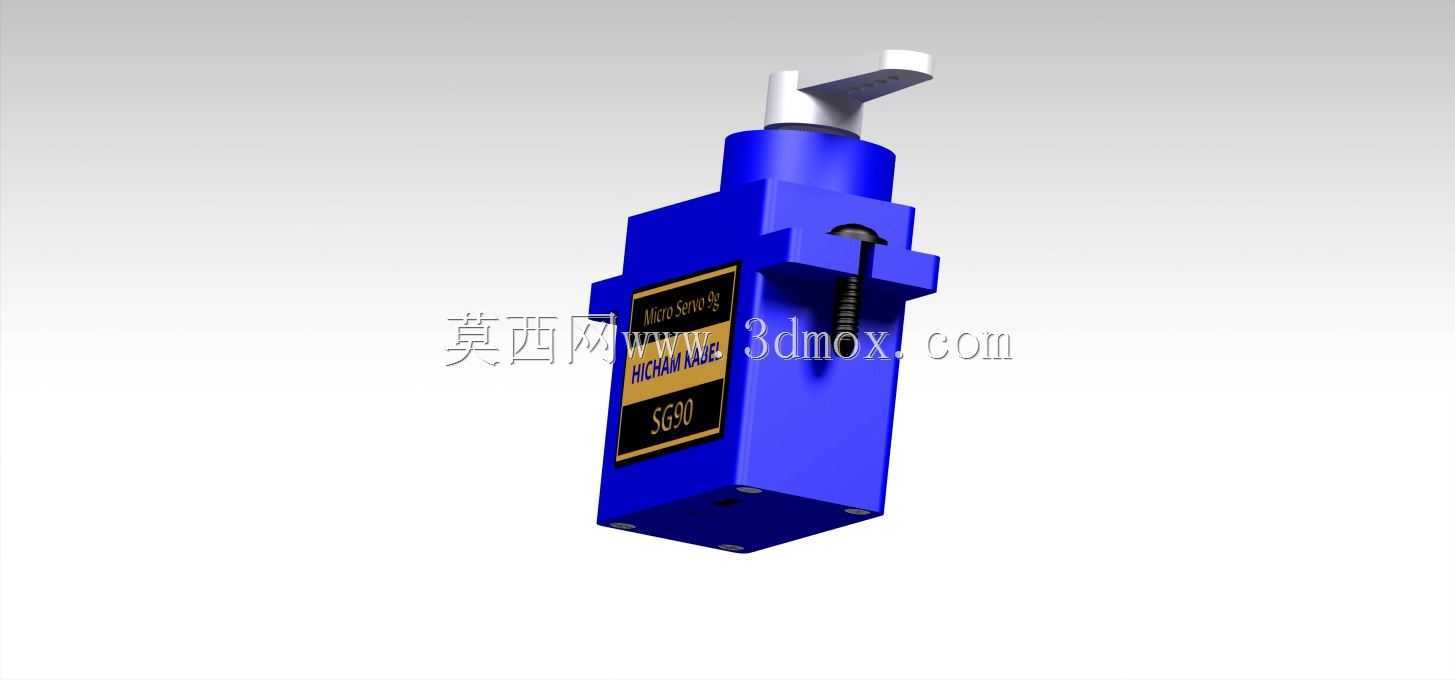

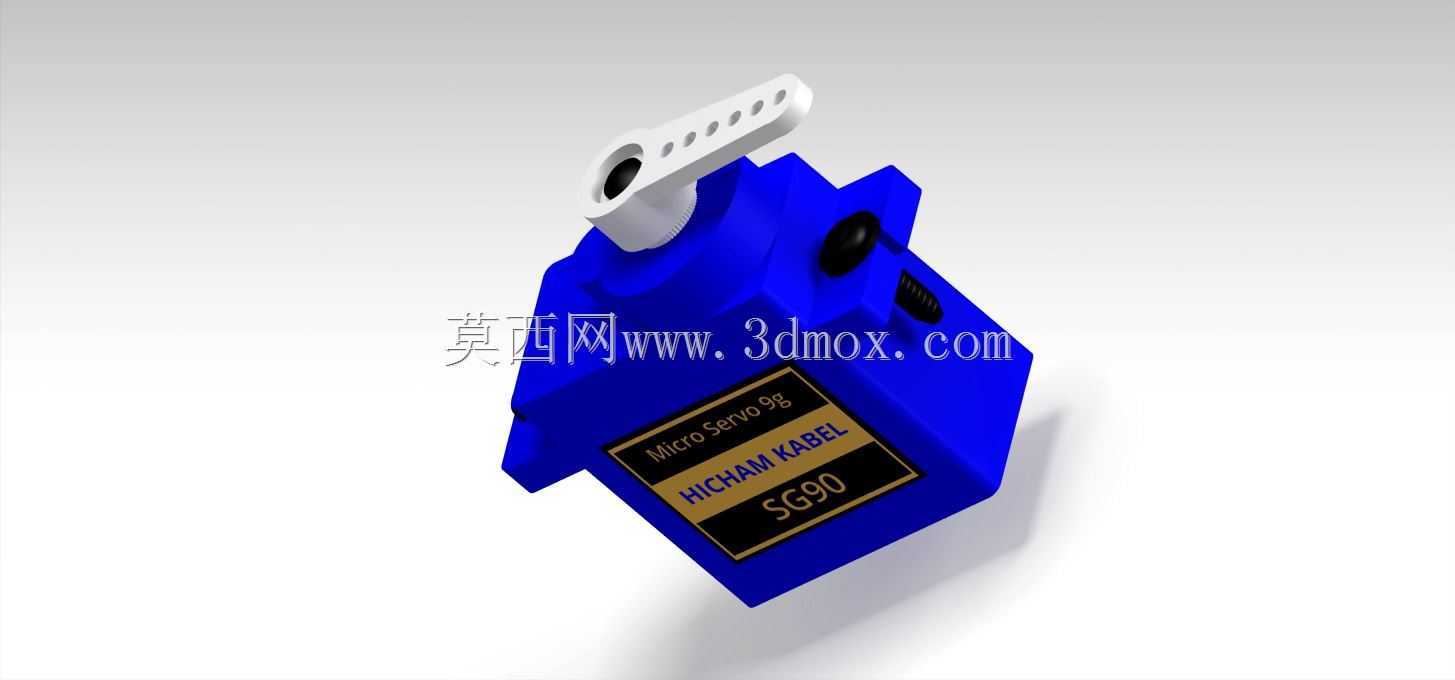

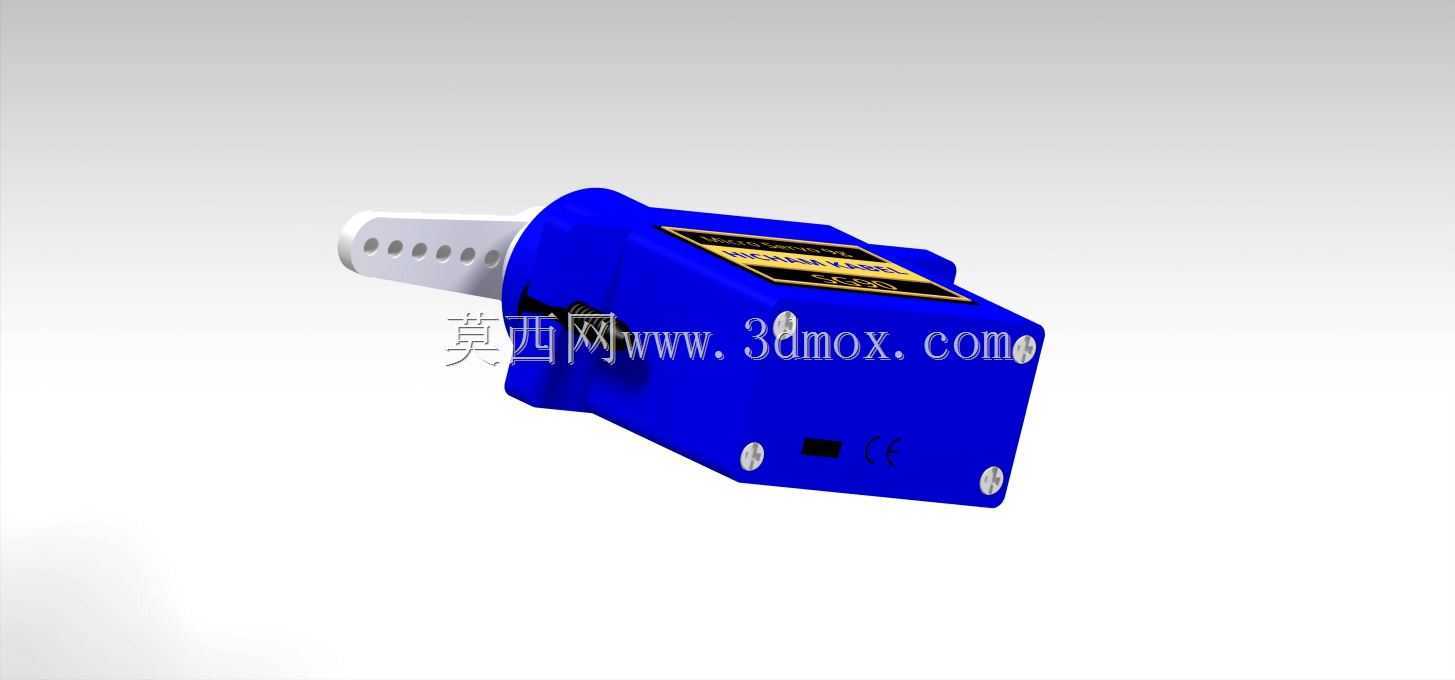

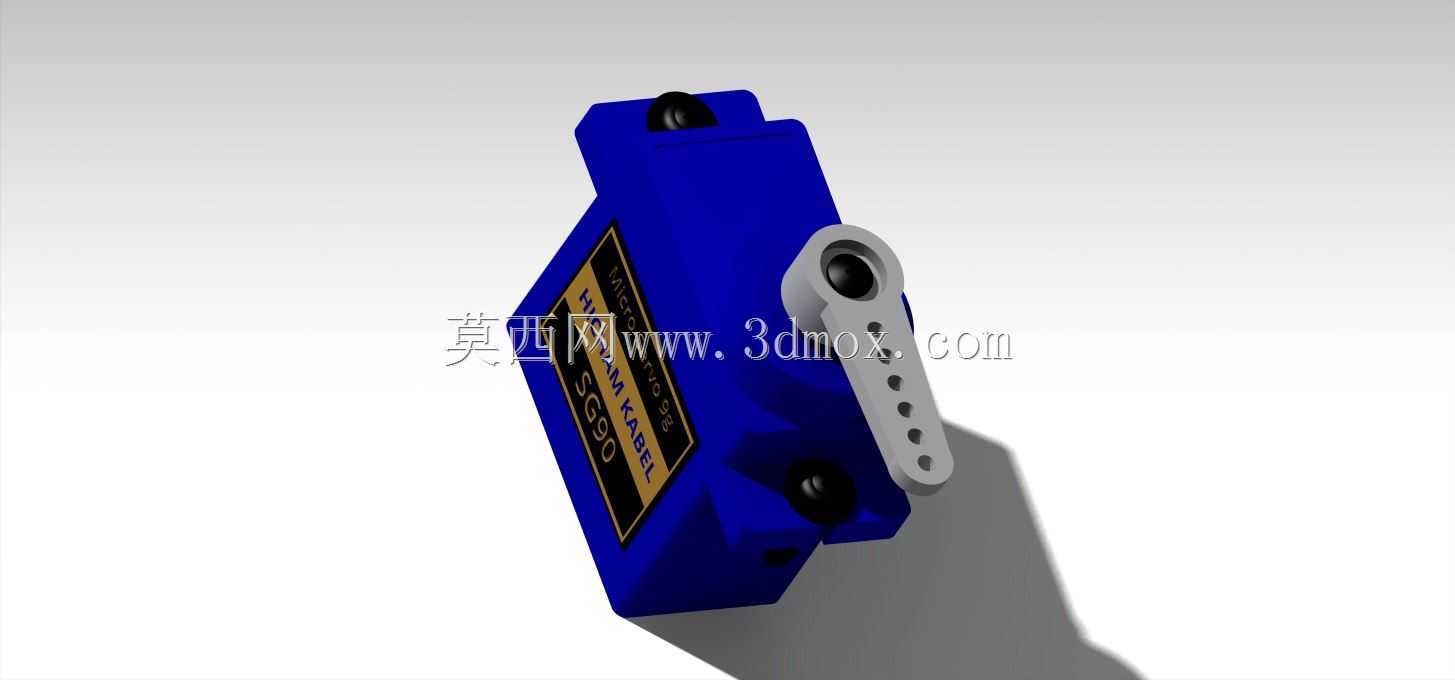

SG90微型舵机式伺服执行机构三维结构

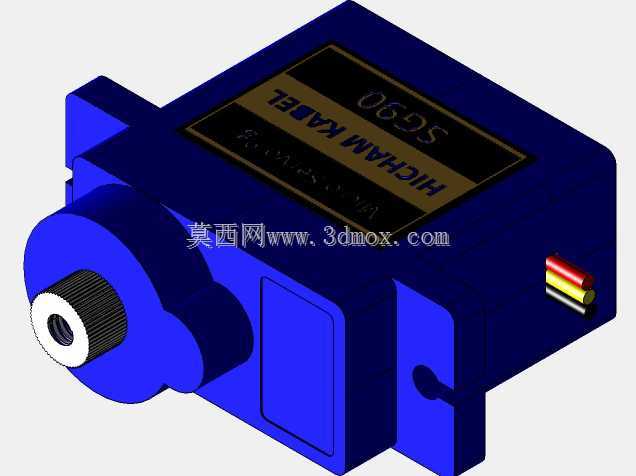

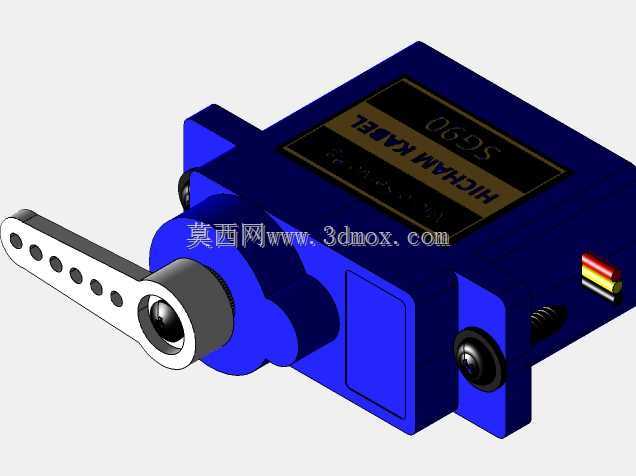

　　这款微型伺服执行机构是小型自动化装置、航模、教学实验平台中极为常见的动力输出部件，日常在小型机械臂关节驱动、智能小车转向控制、航模舵面偏转调节、创客类DIY装置的动作执行环节都能见到它的身影，区别于大功率工业伺服系统，这类微型伺服的核心优势是体积紧凑、控制逻辑简单、扭矩输出足以覆盖轻载动作场景，不需要配套复杂的驱动柜与编码器接线，仅通过PWM信号即可实现角度位置的闭环控制，对于负载在1.5kg·cm以内的回转类动作需求适配性极强。从结构设计逻辑来看，整个壳体采用上下扣合的方形结构，侧边预留的安装耳带有标准安装孔位，安装时不需要额外设计复杂的定位工装，直接通过M2规格的螺丝即可将本体固定在安装基板上，输出轴位于壳体顶部中心位置，

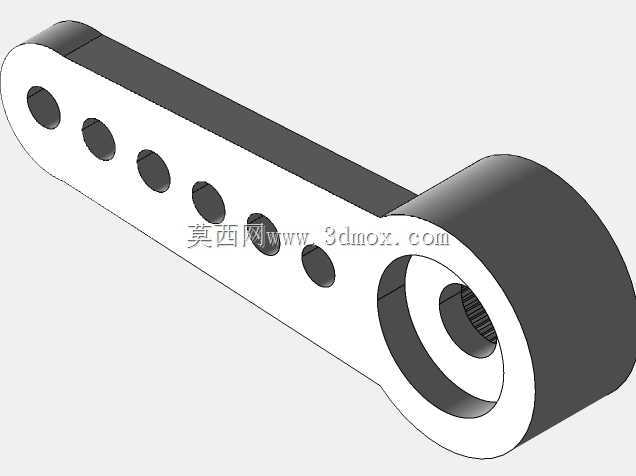

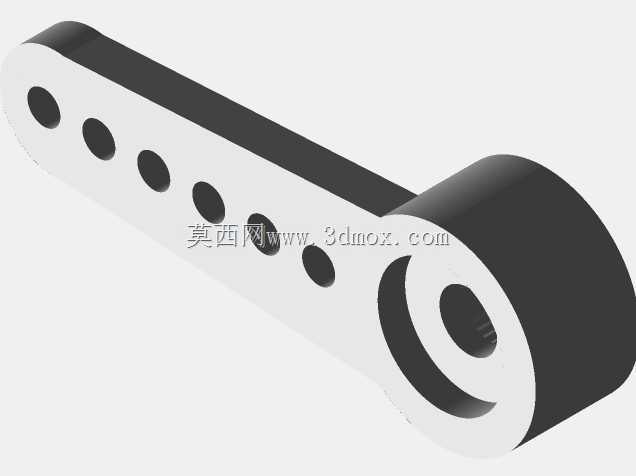

　　配套的一字形摇臂带有多个等距安装孔，可根据实际连杆传动的力臂需求选择对应的孔位安装，调整输出扭矩与动作行程的匹配关系。内部结构集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路板，齿轮组采用多级减速设计，将电机的高转速低扭矩输出转化为输出端的低转速高扭矩动作，位置反馈电位器与输出轴同轴转动，实时将输出轴的角度位置信号回传给控制电路，形成闭环控制，确保输出角度能够精准匹配控制信号的指令值，常规工况下可控角度范围为0-180度，部分定制版本可实现0-360度的连续回转控制，适配不同的动作需求。在安装边界设计上，本体的方形外壳长宽尺寸控制在23mm左右，整体高度不含输出摇臂约为22.5mm，输出轴的直径为4.8mm，摇臂安装孔的中心距从输出轴中心向外依次为4mm、8mm、12mm、16mm，侧边安装耳的孔距为28mm，安装孔直径为2mm，这些尺寸参数在设计配套安装结构时可以直接作为定位基准，不需要额外做适配性的尺寸调整。出线端位于壳体的侧下方，三根引线分别对应电源正、电源地与信号输入，接线时不需要额外区分复杂的线序定义，按照常规的红正棕负橙信号的标准接线即可完成接线调试。在实际选型应用中，这类微型伺服多用于对安装空间有严格限制、负载扭矩不大、控制精度要求在1度以内的场景，比如小型桌面级机械臂的关节驱动，每个关节采用一个该型号伺服，通过连杆结构即可实现多自由度的动作输出；在智能循迹小车的转向结构中，通过该伺服带动转向轮偏转，

　　即可实现小车的路径跟踪控制；在航模固定翼飞机的控制中，分别连接副翼、升降舵、方向舵的控制连杆，即可实现飞行姿态的调整；在教学实验场景中，这类伺服也是单片机控制课程、机械结构入门课程中最常用的执行元件，学生可以快速掌握位置闭环控制的基本逻辑与机械传动的基础原理。设计这类微型伺服的三维结构时，需要重点关注内部齿轮组的啮合间隙控制，间隙过大会导致输出端的回差过大，影响位置控制精度，间隙过小则会增大传动阻力，导致电机负载过大发热甚至堵转；壳体的扣合结构需要预留足够的卡扣变形量，确保装配后上下壳体不会出现松动，同时还要兼顾后期维护拆解的便利性；输出轴与壳体的配合位置需要设计对应的限位结构，避免输出轴超行程转动损坏内部电位器与齿轮组；

　　电路板的固定位置需要与电机、齿轮组预留足够的安全间隙，避免运动部件与电路板发生干涉，同时引线的出线位置需要设计防拉扯结构，避免接线时外力拉扯导致引线与电路板的焊点脱落。从实际使用的工况适配来看，这类微型伺服的工作电压通常为4.8V-6V，空载转速约为0.1s/60度，堵转扭矩在6V电压下可达到1.8kg·cm，完全能够覆盖轻载场景下的动作需求，由于内部集成了全部的控制与驱动元件，使用时不需要额外搭配驱动模块，直接将信号线连接至控制器的PWM输出端口即可实现角度控制，大幅降低了整套装置的设计复杂度与硬件成本。在结构装配逻辑上，先将直流电机固定在下壳体的定位槽内，依次装配各级减速齿轮，确保齿轮之间啮合顺畅无卡滞，随后将与输出轴同轴连接的电位器固定在对应位置，装配控制电路板并完成电机、电位器的接线，最后扣合上壳体，安装输出摇臂即可完成整机装配，整个装配流程不需要复杂的工装夹具，适合批量生产组装。
