立式圆切翻边加工设备结构设计

　　在钣金成型加工的产线环节里，针对薄壁筒形、盘形工件的端口翻边与切边同步加工需求，这类立式圆切翻边设备是小批量精密钣金加工工位的常用配置，区别于大型冲压线的模具成型方案，这类设备更适配多规格小批量的工件加工，不需要更换整套冲压模具，仅通过调整滚轮切削组件的进给行程，就能适配不同直径、不同壁厚的有色金属、低碳钢薄壁工件的端口处理。从结构设计逻辑来看，设备采用立式L型焊接机架作为承载主体，底部安装底板预留了四个通孔安装位，可直接通过膨胀螺栓固定在车间混凝土地面或者钢制工作台上，机架的竖直立板与水平底板之间加焊了三角形加强筋，抵消切削翻边过程中产生的径向倾覆力矩，避免加工过程中机架出现共振偏移，影响工件端口的加工精度。

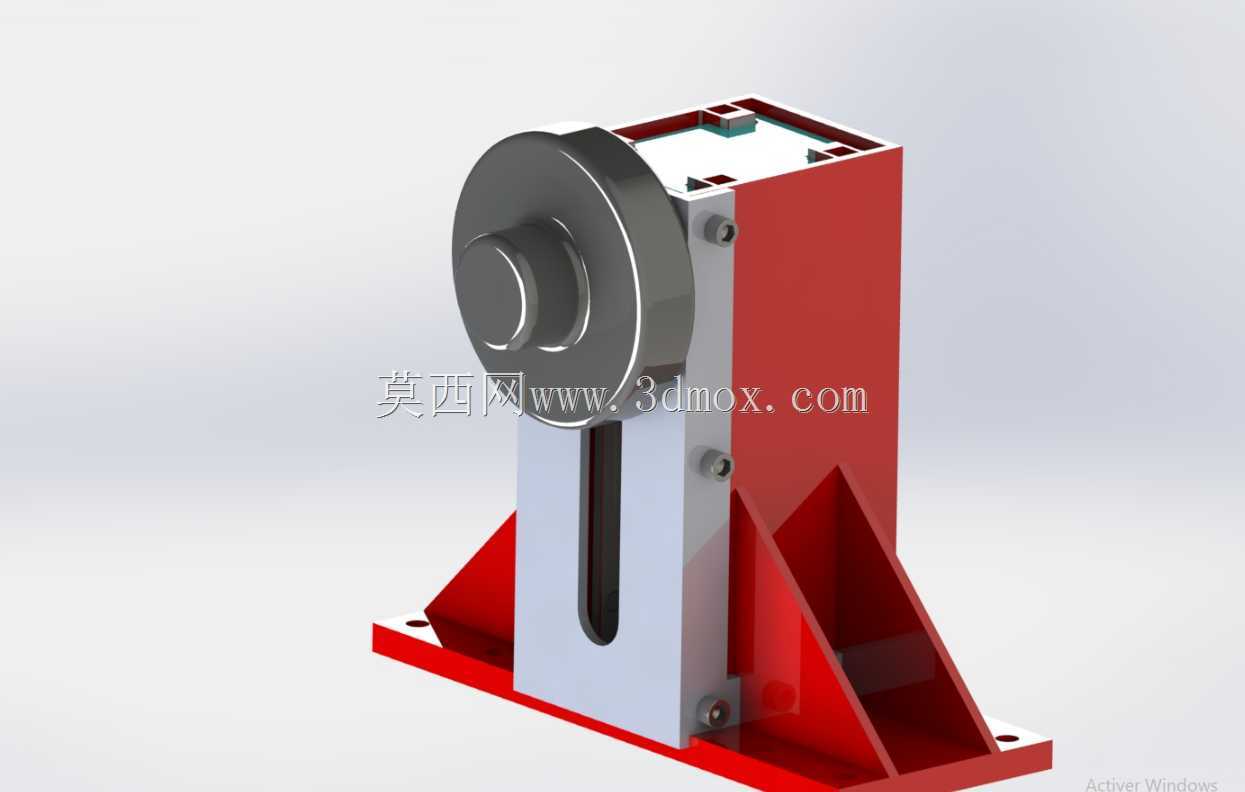

　　竖直立板正面开设了通长的矩形调节槽，切削滚轮组件通过螺栓锁紧在调节槽的对应高度位置，可根据待加工工件的轴向尺寸灵活调整工作高度，不需要额外加装垫高工装。设备前端的圆形切削滚轮采用硬质合金材质，滚轮型面匹配翻边成型的圆弧角度，在工件旋转进给的过程中，滚轮同时完成端口余料的裁切与外翻边的滚压成型，一次走刀即可完成两道工序，减少工件的二次装夹误差。机架上部的箱体结构用于容纳传动组件与进给调节机构，箱体顶部预留了检修盖板，日常维护时可直接拆开盖板调整内部传动带的张紧度，或者对进给丝杠加注润滑脂，不需要拆解整个机架外壳。从安装边界来看，设备整体占地尺寸较小，不需要预留大型设备的周边操作空间，仅需在设备正面预留1.2米的操作工位空间，

　　用于工件上下料与参数调整，侧面预留0.5米的维护空间即可满足日常使用需求。在实际应用场景中，这类设备常被用于五金管件加工、小型压力容器端口处理、通风管道配件成型等加工场景，针对壁厚0.5mm到3mm的薄壁工件，加工后的翻边端面粗糙度可达到Ra3.2，翻边圆角均匀无褶皱，切边端口无毛刺飞边，不需要后续的人工打磨工序。设计过程中重点考虑了机架的刚性平衡，竖直立板采用厚钢板焊接后做时效处理，消除焊接内应力，避免长期使用后立板出现倾斜变形，导致切削滚轮的进给轨迹偏移，影响加工精度。滚轮组件的转轴采用圆锥滚子轴承支撑，可同时承受径向切削力与轴向的滚压成型力，避免长期重载下转轴出现窜动。设备的进给调节采用手动丝杠调节结构，

　　相比全自动伺服进给的方案，结构更简单，维护成本更低，更适配小型加工车间的使用场景，操作人员可根据工件的材质与壁厚，手动控制进给速度，避免进给过快导致工件端口出现撕裂或者翻边起皱的问题。在工件装夹适配性上，设备可配套不同规格的卡盘接口，适配不同直径的工件装夹，从直径50mm的小型管件到直径300mm的筒形工件都可装夹加工，不需要对设备主体结构做改动，仅更换卡盘与对应型面的切削滚轮即可完成不同产品的加工切换，换型时间可控制在15分钟以内，大幅提升小批量多品种加工的生产效率。
