螺栓压紧式快速夹钳定位夹紧机构

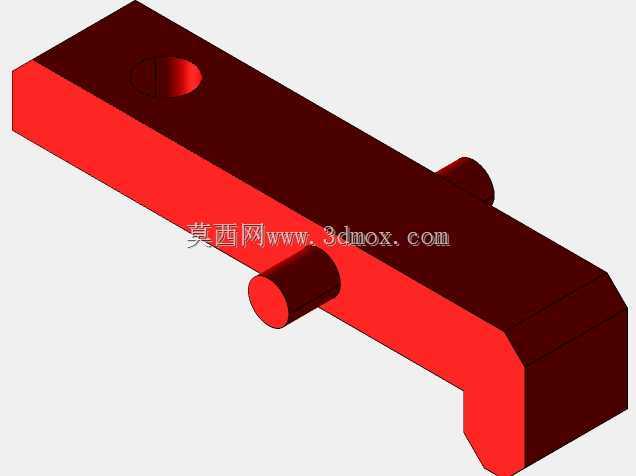

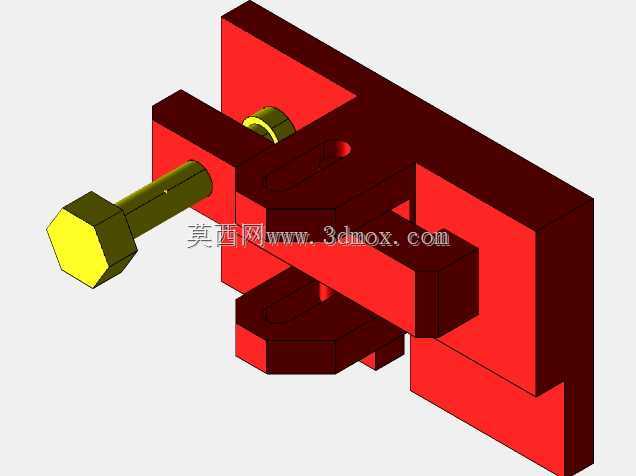

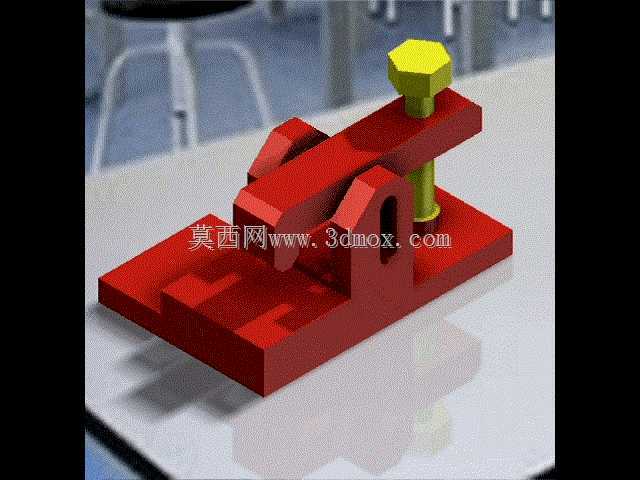

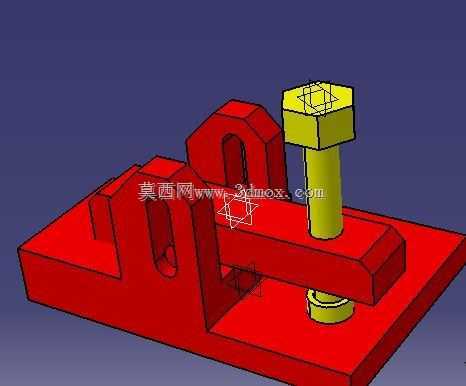

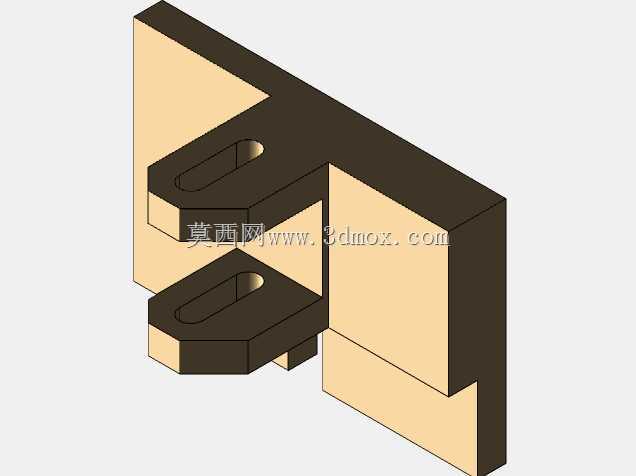

　　该夹紧机构的核心应用场景覆盖小批量零件机加工装夹、非标自动化线工件定位、工装夹具快换工位等场景，尤其适配需要频繁拆装、压紧力稳定且无额外气动液压动力源的作业工位，在五金件铣削定位、小型焊接工装压紧、检测工位工件固定场景中，相比气动夹钳无需布设气源管路，相比液压夹紧不存在漏油维护问题，纯机械结构的可靠性可适配多粉尘、切削液飞溅的车间作业环境。从功能特性来看，整套机构依靠六角头螺栓的螺旋进给实现压紧动作，底座采用一体式L型立板结构，立板上开设的U型通槽可适配不同厚度的被压紧工件，压紧块跨接在两个立板的支撑凸台上，螺栓穿过压紧块中部的通孔后，下端可直接抵接在底座基准面或者工件表面，转动螺栓即可带动压紧块下行，

　　对两侧放置的工件同时施加均匀的压紧力，避免单点压紧导致的工件翘起问题。设计过程中优先考虑了安装边界的适配性，底座底部为平整安装面，可通过T型螺栓直接固定在机床工作台T型槽上，也可通过四周的沉头孔锁付在工装基板上，整体安装占用的平面尺寸控制在小型工装的适配范围内，不会占用过多工作台有效作业空间，立板的高度经过匹配计算，可适配厚度在10mm到50mm区间的工件压紧需求，螺栓的有效行程预留了足够的快拆空间，松脱螺栓后即可将压紧块直接从立板上取下，无需完全拧出螺栓即可完成工件的装卸，大幅缩短工位换件的辅助时间。结构细节上，两个立板与底座为一体化加工结构，不存在拼接装配的累计误差，立板顶部的支撑凸台做了圆角过渡处理，

　　避免应力集中导致的长期受力开裂问题，压紧块与立板接触的两个端面做了平面度管控，保证压紧过程中压紧块不会出现偏斜，螺栓头部的六角尺寸适配标准扳手规格，现场作业无需定制专用工具即可完成操作，螺栓下端可选配尼龙压头或者金属压头，适配不同表面防护要求的工件，避免压伤工件表面。实际使用中，该机构的压紧力可通过螺栓的拧紧力矩精准控制，针对薄壁类工件可采用较小力矩避免装夹变形，针对需要大切削力的铣削工位可加大拧紧力矩保证装夹刚性，整套机构无易损易耗件，仅需定期在螺栓螺纹处涂抹润滑脂即可保证长期顺畅使用，不存在弹簧失效、密封件老化等常见夹具故障点，在多品种小批量的柔性生产场景中，可通过更换不同厚度的压紧块快速适配不同规格的工件，

　　无需重新制作整套工装，大幅降低工装制作成本与换型周期。从建模逻辑来看，整套模型的装配关系完全贴合实际加工装配顺序，底座作为基准件首先完成固定，之后依次装入立板定位的工件、压紧块、压紧螺栓，所有配合面的公差设定符合机械加工的常规精度要求，通孔与螺栓的间隙配合、压紧块与立板的滑动配合都预留了合理的装配间隙，不会出现实际装配时的干涉问题，模型中所有棱角的倒角、退刀槽等工艺细节都做了还原，可直接作为工装加工的参考图纸使用，也可导入装配仿真软件中验证夹紧动作的行程是否存在干涉，为后续的工装优化提供准确的三维数据支撑。
