高精密手动平口夹持工装结构设计

　　这款手动夹持工装是面向小尺寸精密零件机加工工序设计的装夹组件，日常在小型加工中心、精密磨床、EDM放电加工工位上使用频率极高，尤其适合夹持尺寸在100mm以内的小型金属、非金属零件，完成铣削、磨削、钻孔、线切割等工序的工件固定。从实际使用场景来看，这类工装常被布置在精密加工工位的工作台面，配合机床T型槽完成固定，也可单独放置在检验工位，作为小型零件尺寸检测时的定位夹持载体，避免手持检测带来的测量误差。

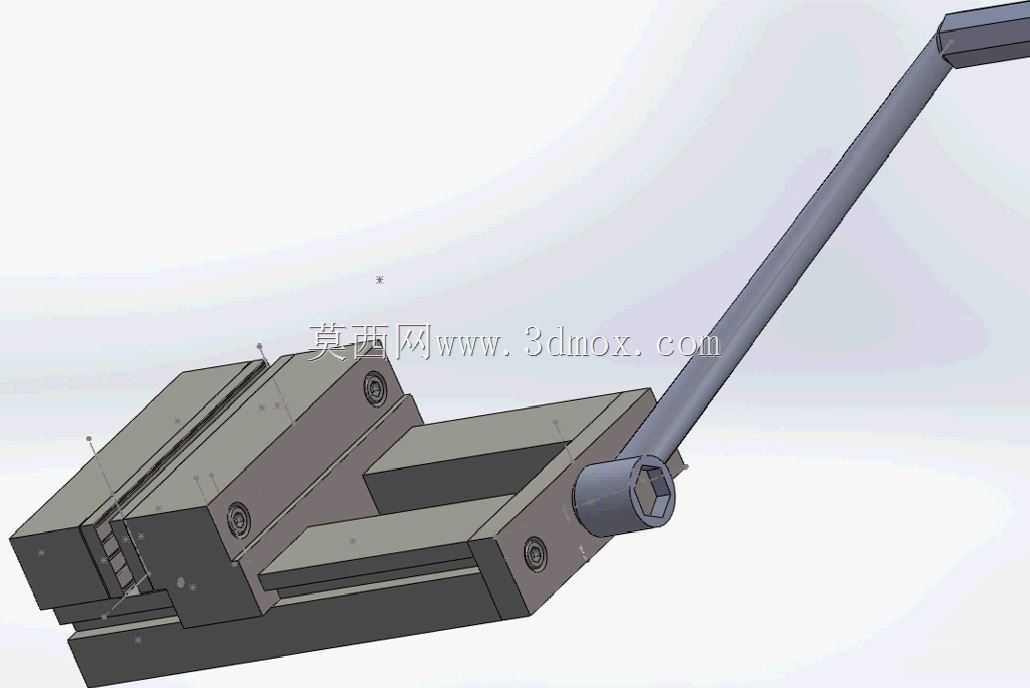

　　从功能特性上看，该工装采用丝杠副驱动活动钳身的结构，操作端为六角头配合加长力臂手柄，操作人员可通过标准内六角扳手或者配套手柄驱动丝杠，带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧动作。钳口部分设计有可更换的硬质夹持块，夹持块表面加工有细密的防滑齿纹，既可以保证夹持时的摩擦力，避免工件在切削力作用下发生窜动，也可在齿纹磨损后单独更换夹持块，无需更换整个钳体，降低长期使用的维护成本。固定钳身与活动钳身的配合面采用了矩形导轨结构，配合间隙经过精密研磨控制，活动钳身移动时无明显旷量，夹紧状态下钳口的平行度可控制在0.01mm以内，能够满足精密零件加工时的装夹位置精度要求，避免因装夹偏差导致零件加工尺寸超差。

　　设计过程中优先考虑了工装的刚性与操作便利性的平衡，钳体主体采用高强度合金钢材质，整体结构做了加厚处理，在丝杠安装位置设计有加强筋结构，避免夹紧力过大时钳身发生形变，影响装夹精度。手柄的力臂长度经过反复核算，既保证操作人员施加较小的力就能获得足够的夹紧力，适配小型零件加工时的切削负载，也不会因为力臂过长导致工装整体占用空间过大，适配小型加工工位的有限操作空间。钳身底部设计有标准的安装定位槽与螺栓过孔，可直接匹配机床工作台的标准T型槽间距，无需额外制作过渡连接板，安装时只需将定位卡块嵌入T型槽，拧紧固定螺栓即可完成工装的定位固定，安装后工装的上平面与工作台面的平行度可直接满足加工要求，减少安装后的校准时间。

　　从安装边界尺寸来看，该工装闭合状态下整体长度控制在160mm左右，宽度约70mm，高度约50mm，最大开口距离可达80mm，能够覆盖绝大多数小型精密零件的装夹尺寸需求。钳口的高度设计为20mm，既可以保证足够的夹持接触面积，也不会因为钳口过高遮挡加工刀具的走刀路径，在进行零件侧面、顶面加工时，刀具不会与钳身发生干涉。丝杠的行程做了限位设计，当活动钳身移动到最大开口位置时不会从钳身导轨中脱出，避免日常操作时零件脱落掉落的问题。在钳身的侧面还设计有基准靠面，可配合定位块实现零件的快速定位装夹，批量加工小型零件时，只需将零件靠紧基准面后夹紧即可，无需每次都进行找正操作，能够有效提升批量加工的装夹效率。

　　实际使用过程中，这类精密夹持工装的维护也十分便捷，丝杠与导轨配合面预留有润滑油注油孔，日常保养时只需定期注入润滑脂，即可保证活动钳身移动顺畅，避免铁屑、切削液进入配合面导致的卡滞问题。钳体表面做了发黑防锈处理，能够适应加工车间潮湿、多切削液的工作环境，长期使用也不会出现锈蚀问题，保证配合面的精度稳定性。相较于大型机用平口钳，这款小型精密夹持工装的自重更轻，单人即可完成搬运与工位调整，适合多工位之间灵活调配使用，在小批量精密零件加工、样件试制、工装夹具调试等场景下都能发挥稳定的装夹作用。
