全自动混凝土砌块成型生产设备结构

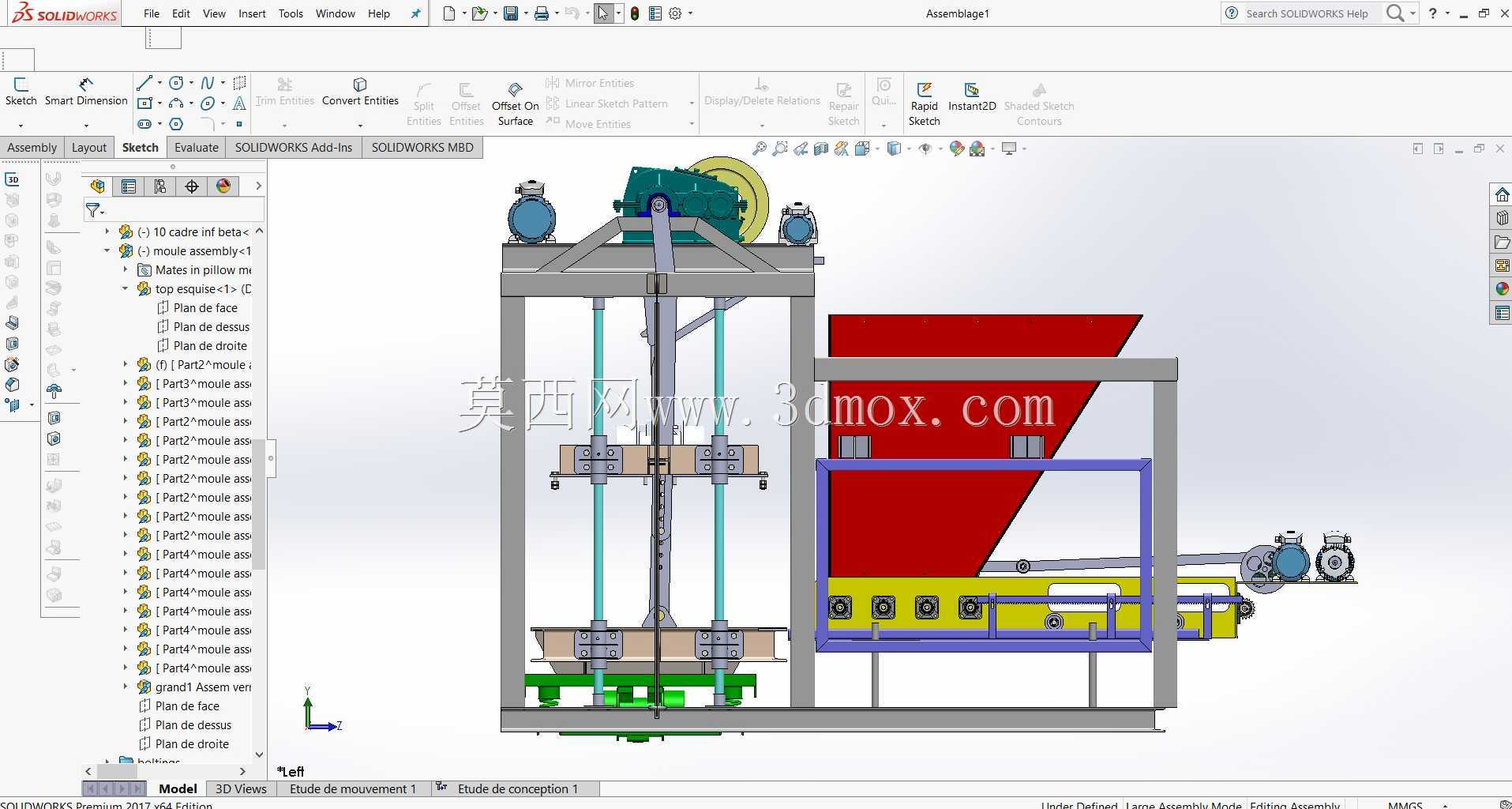

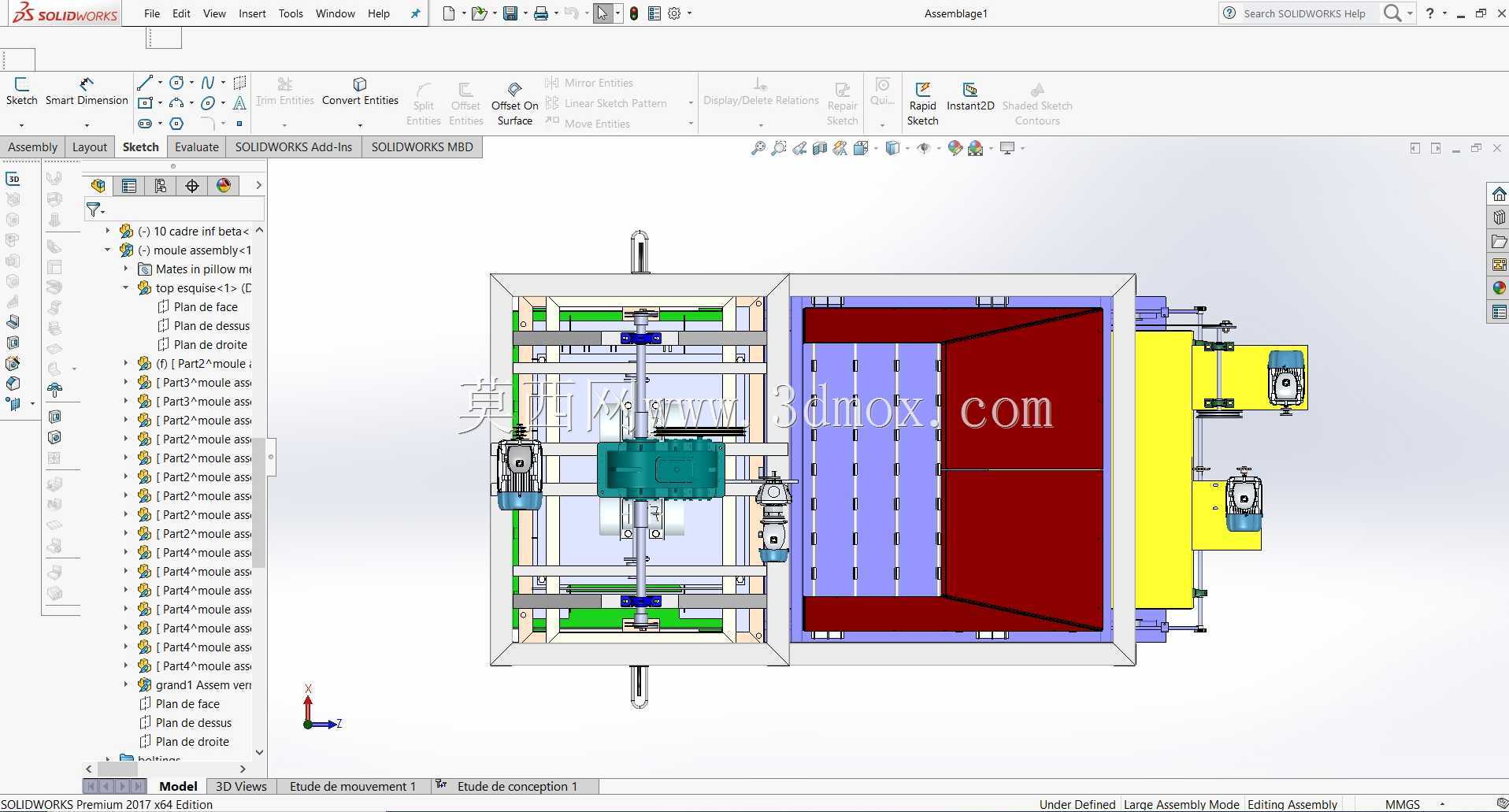

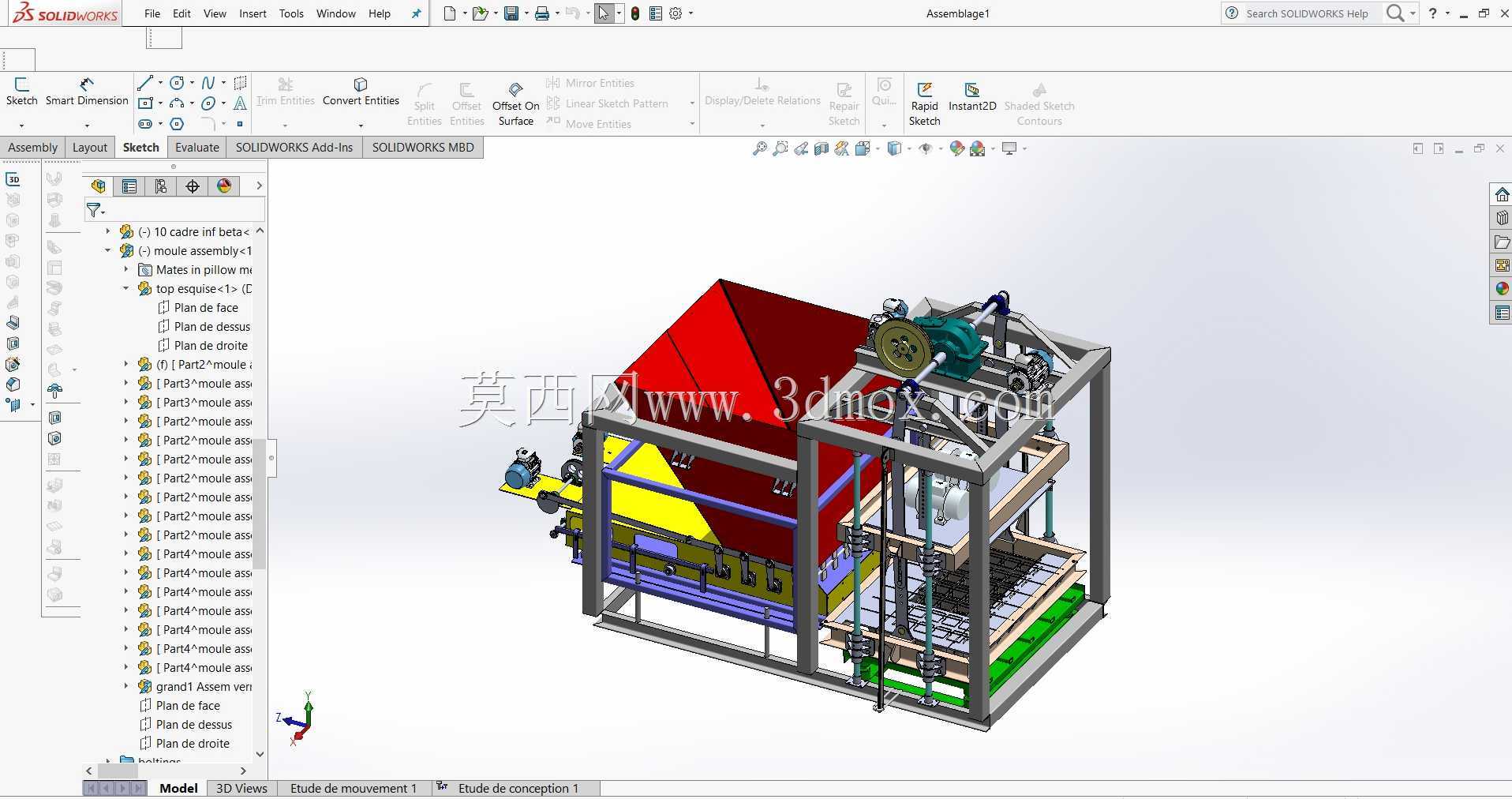

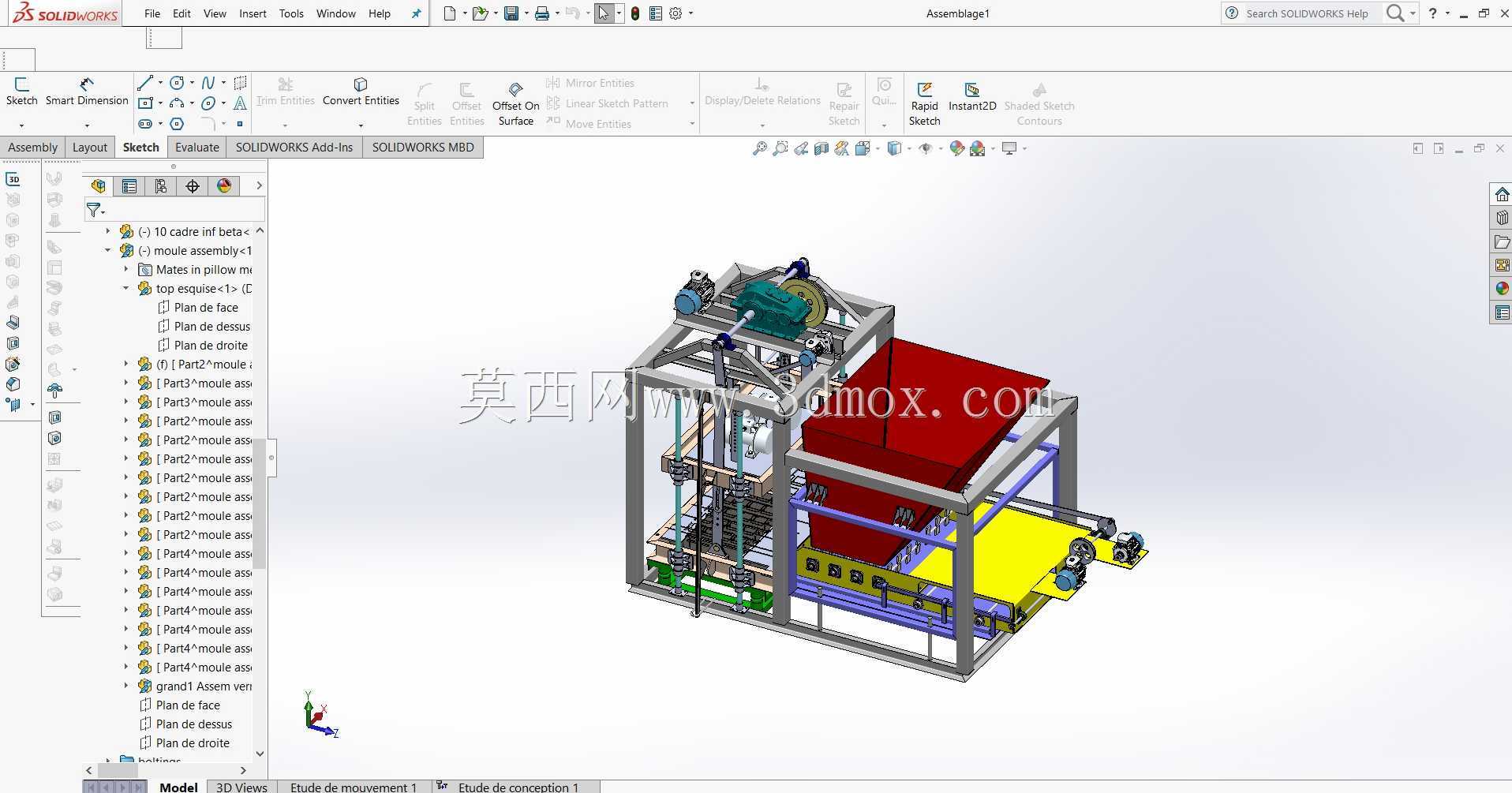

　　这套设备主要面向中小型建材生产厂、市政预制构件加工点的现场生产需求，可适配固定式厂区布设，也可根据场地条件调整安装位置，完成从原料入料至成型砌块输出的全流程作业，无需额外搭配多台独立分散的单机设备，减少工序间的物料转运损耗。设备整体采用方通焊接搭建的框架式主体结构，所有受力立柱均做了加厚处理，上层布设动力传动与储料分料单元，中层设置压制成型与模腔定位组件，下层预留成品输出与托板回流的安装空间，整体安装边界控制在长2.8米、宽2.1米、高2.6米范围内，设备底部预留12处M16膨胀螺栓固定点位，安装时需保证基础平面水平度误差不超过2mm/米，避免长期运行出现框架偏载变形。

　　设计阶段优先考虑了建材生产现场多粉尘、连续作业时长高的工况特点，所有传动转动部位均加装了密封防尘护罩，送料轨道采用耐磨钢材质并设计了可快速拆卸的耐磨衬板，日常维护时无需拆解主体框架即可完成衬板更换。料斗部分设计了倾斜导料角度，可避免混凝土混合料粘附在料斗内壁，分料机构采用往复式耙料结构，可将混合料均匀填充至模腔各个位置，避免出现砌块边角缺料、密度不均的问题。压制成型组件采用导向柱定位结构，四根导向柱表面做了高频淬火处理，配合自润滑铜套保证压头上下运行的同轴度，压制过程中压头平行度误差可控制在0.5mm以内，保证成型砌块的厚度尺寸一致性。

　　模腔部分设计为快换结构，更换不同规格的模腔配件即可生产空心砌块、实心标砖、路面透水砖等不同类型的混凝土制品，换模过程仅需松开模腔周边的8组压紧螺栓，无需调整主传动与压头的初始位置，单批次换模作业可在2小时内完成，适配多品种小批量的建材订单生产需求。振动成型组件布置在模腔下方，采用定向振动结构，振动能量直接作用于模腔内的混合料，减少振动传递至主体框架的能量损耗，既可以提升混合料的密实度，也能降低设备运行时的整体震动噪音，设备空载运行时的机身震动幅度不超过0.1mm。

　　送板机构采用链式推送结构，可自动将托板输送至模腔下方，成型完成的砌块随托板一同被推送至输出工位，整个流程无需人工手动放置托板，单循环作业周期可控制在15-20秒，根据生产砌块的规格不同，单小时产能可达到1200-1800块标准砌块。设备的传动系统采用电机配合减速机的驱动形式，所有传动链轮、齿轮均设计了张紧调节结构，长期运行出现链条松弛、齿轮间隙增大时，可通过调节结构快速调整间隙，无需更换整套传动部件。液压管路与电气线路均沿框架内侧的走线槽布设，避免生产过程中物料掉落砸损管线，同时也方便日常检修时快速排查线路故障。

　　在安装适配性上，设备预留了原料输送平台、自动码垛机的对接接口，后期产能提升时可直接对接前后端自动化设备，无需对主体结构做大规模改造。设备的操作工位设置在机身侧方，操作面板高度距离地面1.2米，符合现场操作人员的站立操作习惯，所有操作按钮均做了防尘防水处理，适配生产现场的潮湿多尘环境。考虑到混凝土生产过程中会有少量浆料飞溅，设备所有外露金属结构件表面均做了防锈喷涂处理，接触物料的部位采用不锈钢或耐磨钢材质，避免长期接触混凝土出现锈蚀，延长设备整体使用寿命。
