QTJ4-40型砌块成型生产设备结构设计

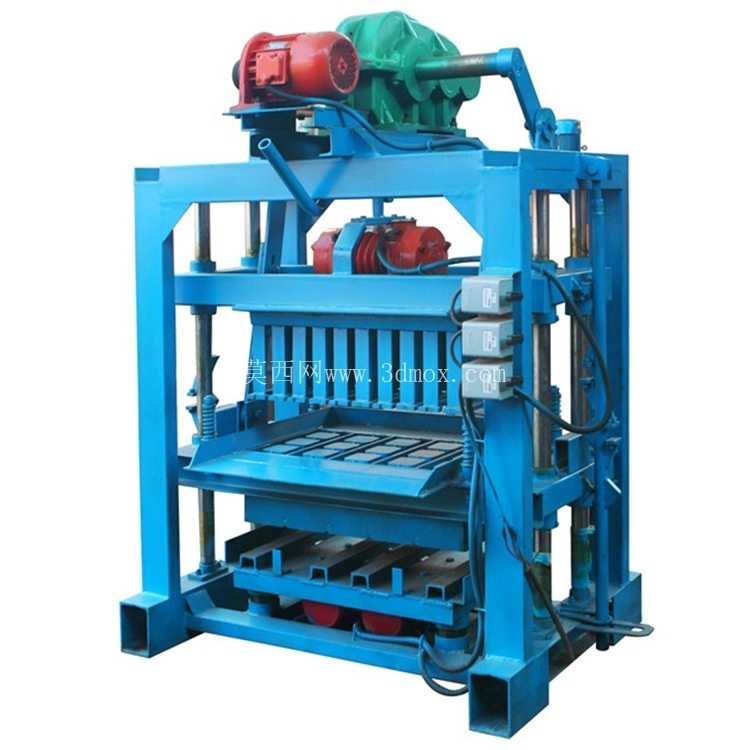

　　这款砌块成型设备主要面向中小型建材生产场景，适配乡镇建材厂、市政工程预制构件点、小型混凝土制品加工点的生产需求，可利用粉煤灰、砂石、矿渣、水泥等常见原料，通过压制成型工艺生产标准空心砌块、实心砖、路面砖等多种混凝土制品，无需额外复杂的配套烧结工序，成型后经短时间养护即可达到出厂使用强度，适配小规模批量生产的灵活排产需求。

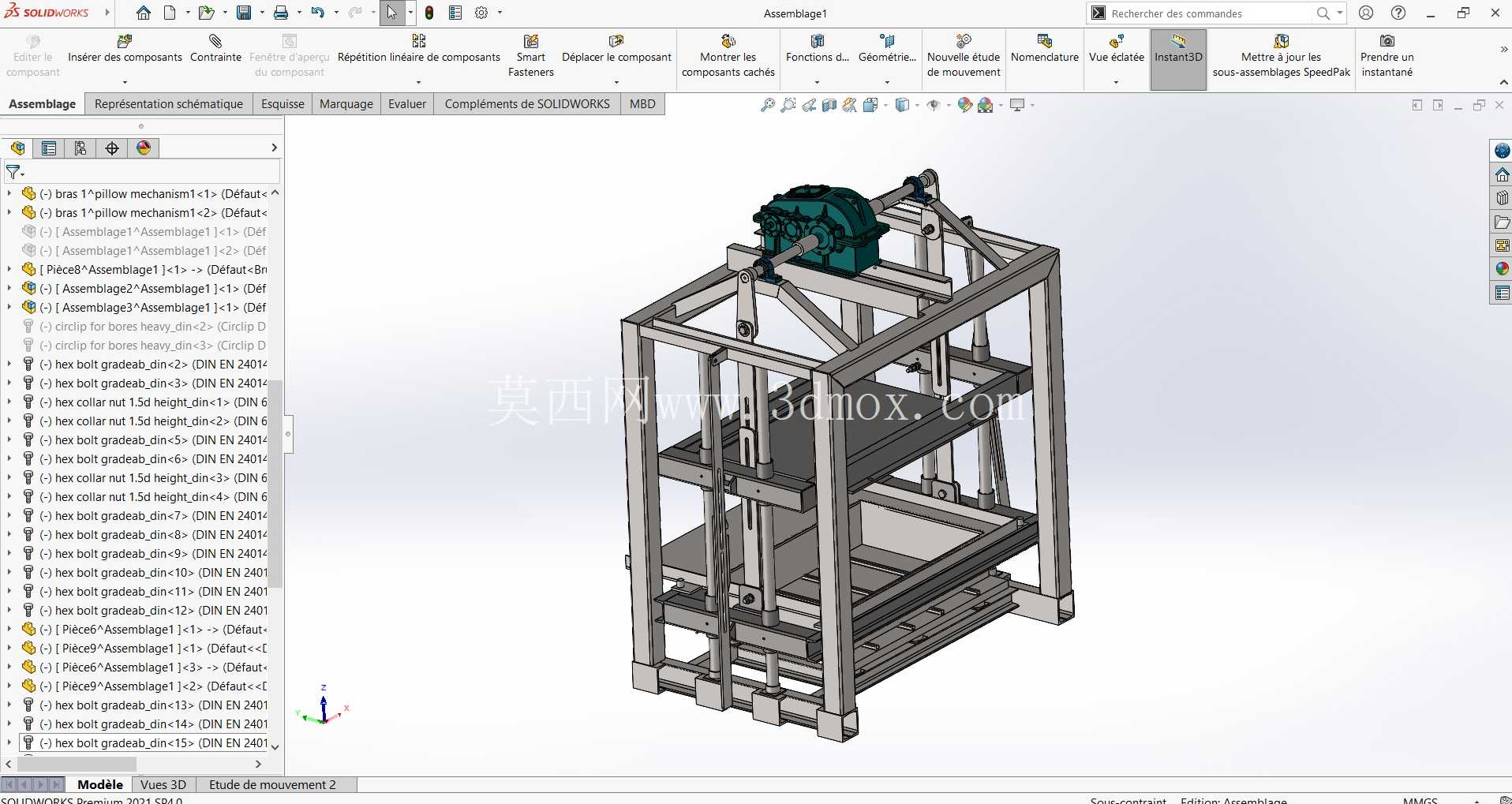

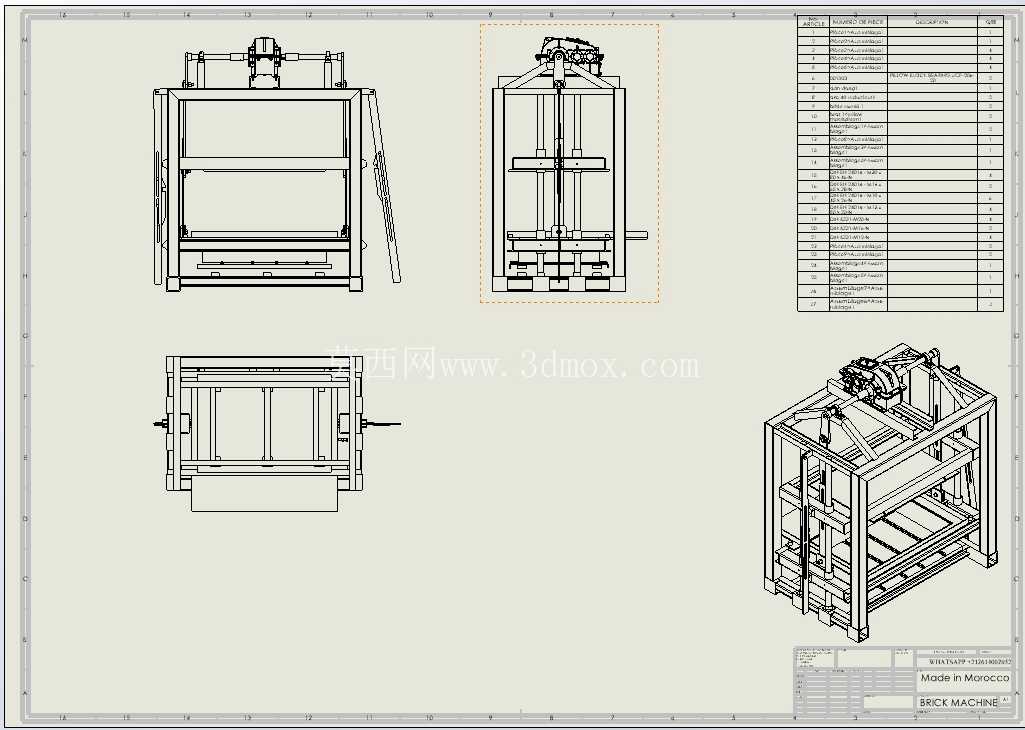

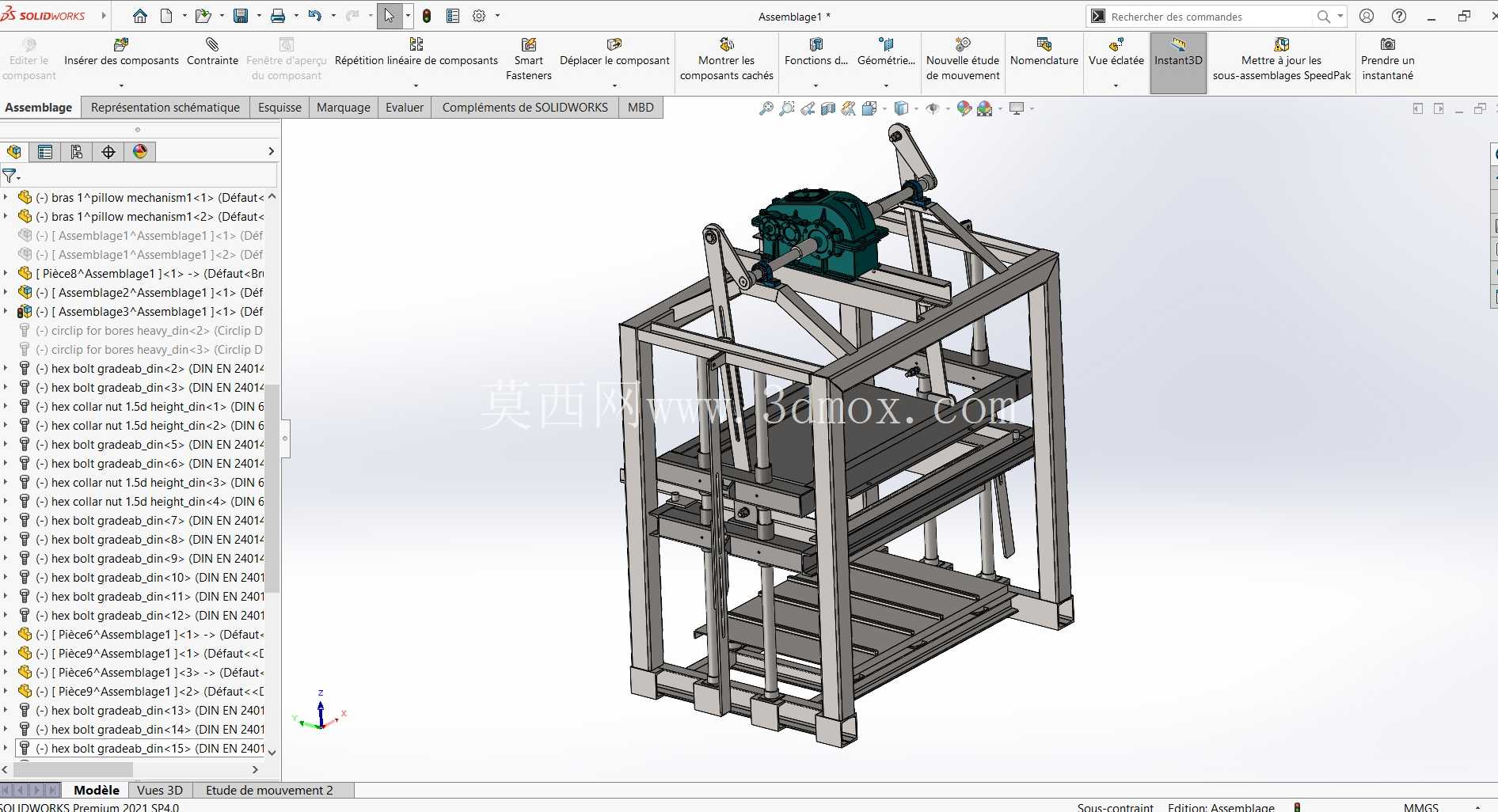

　　从整体结构来看，设备采用立式框架承载布局，主体承重框架采用矩形型钢焊接成型，四根主立柱作为核心承载构件，上下分别连接顶部传动安装座与底部模箱支撑底座，框架整体做了加强筋布局设计，在压制成型的交变载荷作用下可有效减少结构形变，保证模箱合模精度。设备顶部布置减速传动机构，通过曲柄连杆结构将旋转运动转化为压头的上下往复直线运动，传动端设置有过载保护结构，可在原料混入异物、压合阻力突增时切断动力传递，避免核心构件出现过载断裂问题。

　　功能布局上，设备分为进料导向区、压合成型区、脱模输出区三个核心功能段，压头组件与模箱采用导向柱定位配合，合模过程中导向套沿立柱滑动，保证压头与模腔的同轴度误差控制在合理范围内，避免成型砌块出现毛边、密度不均的问题。模箱采用快拆式连接结构，更换不同规格的模腔配件即可切换生产不同尺寸、不同孔型的砌块产品，换型过程无需整体拆解设备框架，仅需松开模箱固定螺栓即可完成配件更换，适配多品种小批量的生产订单需求。

　　设计过程中重点考量了设备的安装边界与运维便利性，整体设备的安装占地面积控制在小型生产车间可容纳的范围内，底部框架预留有地脚螺栓安装孔，可直接固定在硬化混凝土地面上，无需额外制作复杂的混凝土安装基础，降低现场安装的施工成本。设备的传动部件、导向滑动面均布置在易操作的维护位置，日常加注润滑脂、检查紧固件松紧时无需拆解外围护板，可直接到达维护点位，减少日常运维的时间成本。

　　从成型工艺的适配性来看，压头的下压行程、保压时间可通过调整传动端的限位块位置进行适配，针对不同配比的混凝土原料，可灵活调整压合参数，保证成型砌块的密实度符合建材行业的强度要求。脱模机构采用顶杆式同步顶升设计，四个顶出点同步作用在模箱托板上，脱模过程中托板保持水平状态，避免刚成型的砌块因受力不均出现边角破损、开裂的问题，提升成品合格率。

　　结构设计阶段对设备的受力路径做了针对性优化，压合作业时的反作用力通过主立柱直接传递到底部底座，再分散到安装地面，中间的辅助支撑构件仅承担定位与导向载荷，避免非承载构件长期受交变应力出现疲劳损坏。设备的进料端预留有配套送料机构的安装接口，后期可根据产能需求加装自动上料、自动送托板的配套组件，升级为半自动化生产线，无需对主体框架做结构性改动，预留了足够的升级改造空间。

　　针对生产现场的多尘环境，设备的导向柱表面设计有防尘护套，可减少原料粉尘进入导向套摩擦面，降低滑动面的磨损速度，延长核心导向部件的使用寿命。传动端的减速机构采用密封式壳体设计，可避免生产过程中的粉尘进入齿轮啮合面，减少传动故障的发生概率。整体设备的操作点位布置在设备侧方的安全距离外，操作人员可在安全位置完成加料、触发压合、取出成品的操作，避免压合运动部件对操作人员造成机械伤害，符合小型生产设备的安全设计要求。
