工业级生物质颗粒燃烧供热装置结构设计

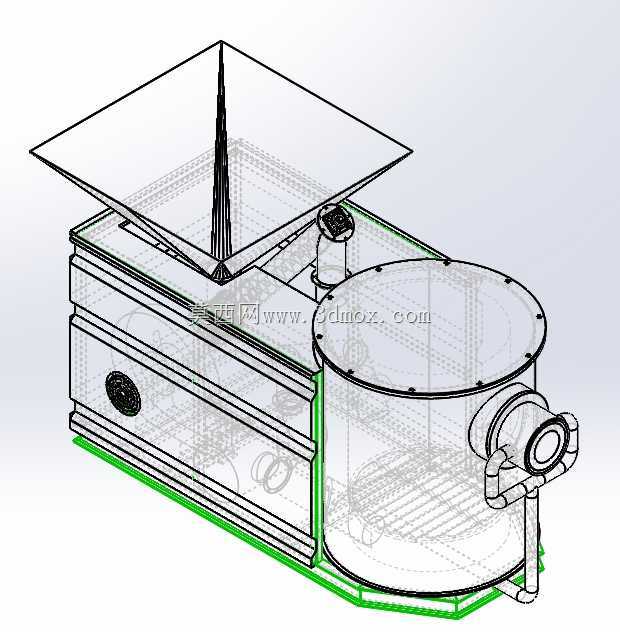

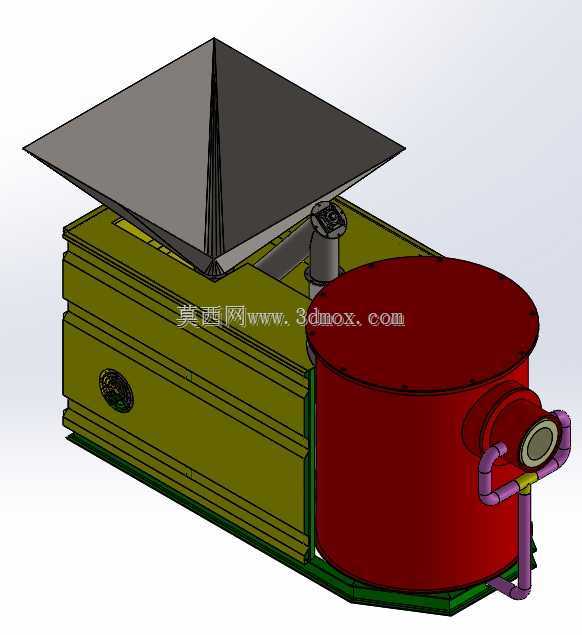

　　在工业热能供给场景中，这类生物质燃烧装置常作为中小型蒸汽锅炉、烘干线、喷涂固化炉的前端热源模块，替代传统燃油燃气燃烧头适配生物质成型颗粒燃料，降低工业生产的热源成本。从结构设计逻辑来看，整体采用卧式集成布局，上部设置敞口式进料斗，斗体采用斜壁收口设计，倾斜角度设置为58度，刚好超过木质颗粒的自然堆积休止角，避免颗粒架桥卡料，进料斗下方衔接水平布置的送料腔，送料腔内置螺旋送料轴，轴体叶片采用等距变径设计，靠近料斗端叶片直径更大，可快速抓取物料，靠近燃烧腔端叶片收窄，形成物料致密段，起到料封作用，防止燃烧腔的高温烟气反窜至料斗引发安全隐患。燃烧核心区采用圆柱形筒式结构，筒壁外侧预留二次风接口，

　　沿筒壁圆周方向切向布置6个直径12mm的二次风喷嘴，送风时可在燃烧腔内形成旋流场，延长挥发分在高温区的停留时间，同时卷吸未燃尽的炭粒循环燃烧，降低飞灰含碳量；燃烧筒端部设置观火孔与点火接口，观火孔采用耐高温石英玻璃密封，可直接观测火焰状态，点火接口适配电阻丝点火器，安装时无需额外改动筒体结构。设备下部设置一体式灰斗，灰斗与燃烧腔之间采用活动炉排分隔，炉排采用耐热铸铁材质，开设条形通风孔，一次风从灰斗侧部进入，穿过炉排孔为燃料层提供底部助燃风，燃尽后的灰分可通过炉排缝隙落入灰斗，灰斗采用抽拉式结构，日常清灰无需拆解设备主体。从安装边界来看，设备整体底座采用型钢焊接框架，底部预留4个M16的地脚安装孔，孔位横向间距620mm、

　　纵向间距980mm，安装时只需在混凝土基础上预埋对应螺栓即可完成固定，设备侧面预留的进料口、出风口、进风口均采用标准法兰连接，其中热风出口法兰为DN200，可直接对接锅炉或用热设备的进风管道，无需额外制作变径接头。设计过程中特意将电控元件安装座布置在设备远离燃烧腔的侧部，安装座与燃烧筒之间预留30mm的空气隔热层，避免长期高温烘烤导致电气元件老化失效，同时在燃烧筒外壁包覆20mm厚的硅酸铝保温层，外覆0.5mm厚的镀锌钢板护壳，可将设备外表面温度控制在50摄氏度以内，减少现场安装后的散热损失，也避免运维人员误触烫伤。在实际工况适配中，该装置可适配直径6-10mm的木质颗粒、秸秆颗粒等成型生物质燃料，

　　燃烧负荷可通过调整螺旋送料轴的转速与一二次风的配比实现调节，最低负荷可稳定在额定负荷的30%，适配不同用热场景的热量需求，不会出现低负荷下熄火的问题；送料系统与送风系统设置连锁逻辑，启动时先开送风进行炉膛吹扫30秒再启动送料与点火，停机时先停止送料，继续送风5分钟吹扫炉膛内残留的可燃气体与余灰，避免炉膛内积存可燃气体引发爆燃。
