多辐条轻量化汽车轮毂结构设计

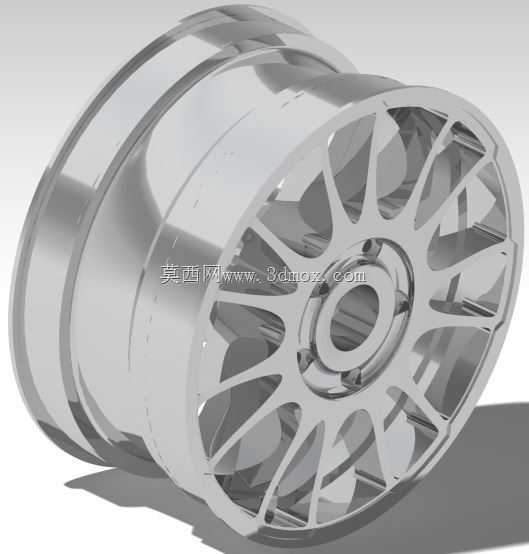

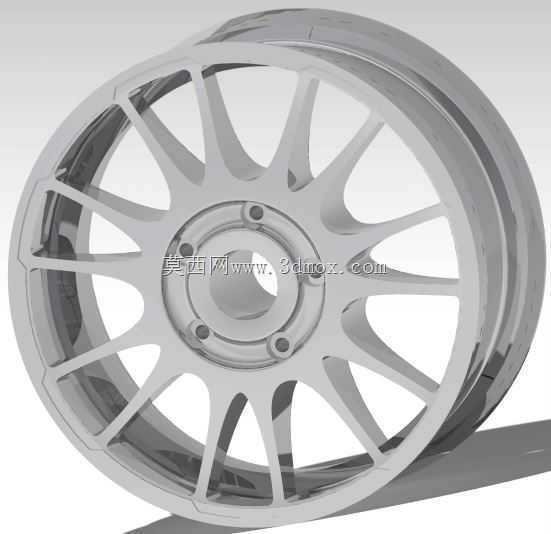

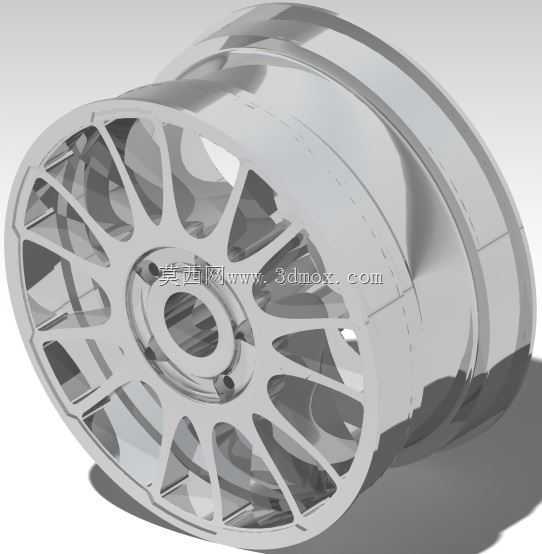

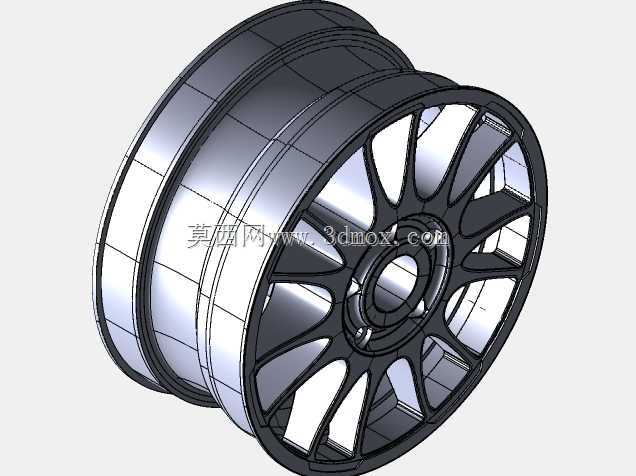

　　这款轮辋结构主要面向民用乘用车改装与配套场景，在整车行走系统中承担承载车身重量、传递驱动与制动力矩、配合轮胎缓冲路面冲击的核心作用，日常行驶中需要同时承受径向载荷、转弯时的侧向载荷以及加减速过程中的扭转冲击，因此结构设计上需要兼顾强度、重量与散热性能的平衡。从结构设计思路来看，这款轮辋采用了多辐条镂空布局，辐条采用变截面流线型设计，从中心安装盘位置向轮辋外缘逐步延展收窄，这种布局一方面可以在同等材料用量下提升辐条的抗弯截面模量，减少急加速、急制动时辐条根部的应力集中，另一方面镂空的辐条间隙可以为制动系统提供充足的通风空间，车辆连续制动时，行驶产生的气流可以顺着辐条间隙快速带走制动盘与制动片产生的热量，避免制动系统热衰减，

　　提升行驶安全性。中心安装区域采用了加厚的凸台设计，安装面做了平面度公差控制，确保与车辆轮毂轴头的贴合紧密，不会出现安装后跳动量超标的问题，中心孔周边均匀分布的螺栓孔位置做了沉台强化处理，避免螺栓紧固时局部压应力过大导致的材料变形，同时螺栓孔的位置度公差严格按照乘用车轮毂通用安装标准设定，能够适配对应孔距的车型安装需求。轮辋的胎圈座位置采用了标准的轮缘轮廓设计，能够与轮胎的胎圈紧密贴合，保证轮胎充气后的密封性能，同时轮缘位置做了圆弧过渡处理，避免拆装轮胎时刮伤胎圈橡胶，也能在轮胎受到侧向挤压时减少对胎侧的损伤。从安装边界来看，这款轮辋的偏距设计适配常规前置前驱家用车型的轮拱空间，安装后不会与翼子板、悬挂下摆臂以及制动卡钳产生运动干涉，

　　轮辋的宽度尺寸匹配常规民用轿车的轮胎规格，不需要额外改动车辆悬挂或者轮拱结构就可以直接安装替换。在结构强度校核层面，辐条与中心盘的连接位置做了大圆角过渡，避免直角结构带来的应力集中问题，日常行驶中遇到路面颠簸冲击时，应力可以顺着圆角平滑分散到整个辐条结构上，不会在局部位置产生应力峰值导致结构开裂。轮辋的外缘采用了加厚设计，应对路边停车时可能出现的路肩剐蹭，轻微剐蹭不会破坏轮辋的整体结构强度，也不会影响轮胎的密封性能。不同于传统的实心辐板轮辋，这种多辐条镂空结构在保证足够强度的前提下，有效降低了轮辋的整体重量，属于非簧载质量的降低，能够一定程度上提升悬挂系统的响应速度，改善车辆的操控质感，

　　同时转动惯量的降低也能让车辆的加速与制动动作更加直接。整个轮辋的外观曲面采用了连续的流线型设计，没有突兀的棱角结构，一方面是减少行驶过程中的风阻紊流，另一方面也便于日常使用中的清洁维护，不容易积存泥水污渍。在建模过程中，所有的安装配合面都严格按照行业通用公差标准设定，中心孔的直径、螺栓孔的分布圆直径、胎圈座的直径尺寸都符合乘用车轮辋的通用规范，不需要额外修改就可以直接用于后续的工程分析或者加工生产参考。
