指夹式血氧检测设备结构设计方案

　　这款指夹式血氧检测结构的设计，最初是从临床快速检测、家庭日常健康监测的实际场景切入的，日常门诊血氧筛查、居家血氧饱和度自测、基层医疗机构入户随访、户外急救快速体征排查这些场景，都要求检测设备必须做到单手可操作、无需额外辅助固定、检测响应速度快，同时不能给被检测者带来额外的夹持不适感，这也是整个结构设计的核心出发点。

　　从实际用途来看，该结构承载的核心功能是通过夹指腔体内的光电传感组件，对人体指尖部位的光电容积脉搏波信号进行采集，以此换算得到人体血氧饱和度、脉率等核心生命体征参数，区别于台式血氧检测设备，这款夹式结构不需要额外的指套绑带，依靠自身的夹持结构就能完成与检测部位的贴合固定，不管是医护人员批量筛查，还是普通用户居家自测，都能在几秒内完成佩戴动作，不需要专业操作培训。

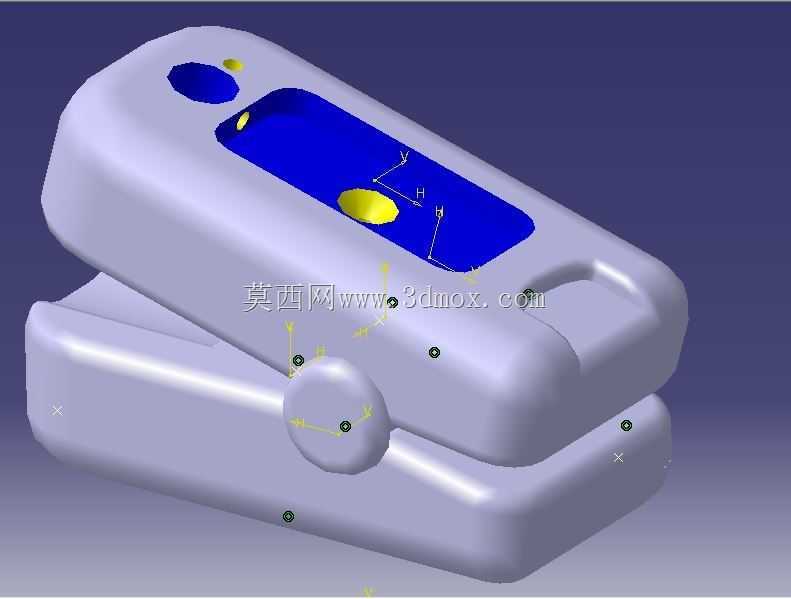

　　结构设计上采用了上下分体的夹式布局，上壳体预留了显示模块、功能按键的安装位，下壳体做了贴合指腹的弧面凹陷，上下壳体之间通过侧边的转轴结构实现开合，转轴位置内置的扭簧提供均匀的夹持力，设计阶段特意调整了扭簧的扭力参数，既保证夹持状态下传感面与指尖皮肤充分贴合，不会因为用户轻微动作出现移位导致检测数据偏差，又避免夹持力过大造成指尖压迫感，尤其是针对老年用户、儿童用户这类皮肤敏感度较高的群体，夹持接触面的边缘全部做了大圆角过渡，没有尖锐的棱边接触皮肤。

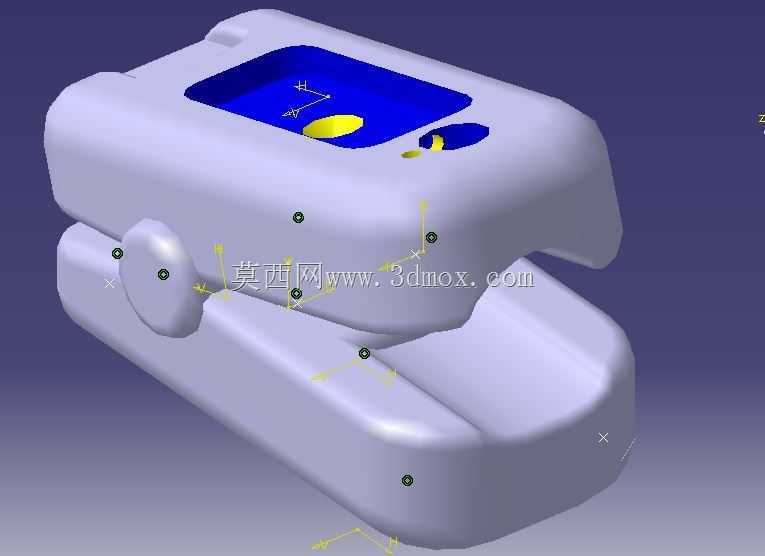

　　整个壳体的外形轮廓做了贴合手持操作的弧度处理，侧边的旋钮结构是开合受力的辅助位，用户单手持握的时候，拇指和食指自然放在侧边受力位就能轻松打开夹口，放入指尖后松开即可自动夹紧，不需要额外的锁扣结构。上壳体表面的显示窗口做了下沉式设计，一方面能保护显示面板不被日常磕碰刮花，另一方面也能让显示面和壳体表面保持齐平，减少清洁死角，日常使用后用消毒棉片擦拭就能完成表面消毒，符合医疗设备反复使用的清洁要求。功能按键的位置设置在显示窗口旁的凹陷位，按键表面做了微凸的触感标识，用户不用目视就能找到按键位置，完成开机、检测模式切换的操作。

　　尺寸边界的设定上，整个夹体闭合状态下的整体长度控制在65mm以内，宽度控制在35mm以内，厚度控制在28mm以内，这个尺寸刚好能适配成人指尖到学龄儿童指尖的尺寸范围，夹口的最大开合角度做到30度，能够兼容不同粗细的手指，不会出现手指过粗夹不紧、手指过松夹不稳的情况。内部安装腔体的布局上，上壳体内腔预留了电路板、光电发射管、显示模块的安装卡槽，所有安装柱的位置都做了加强筋处理，避免跌落冲击时安装柱断裂；下壳体内腔对应光电接收管的位置做了遮光围挡，减少环境光线对传感信号的干扰，上下壳体合壳后的缝隙控制在0.1mm以内，避免日常使用中汗液、消毒液体渗入腔体内部损坏电路组件。

　　细节设计上，壳体内侧与手指接触的位置预留了软胶垫的安装槽，软胶垫一方面可以增加夹持的摩擦力，防止检测过程中手指移位，另一方面可以提升接触的舒适感，冬天使用的时候不会有明显的冰凉触感。壳体上的固定螺丝孔全部做了沉头设计，螺丝装配后不会突出壳体表面，避免刮蹭皮肤或者勾挂织物。整个结构的零件拆分充分考虑了注塑生产的工艺性，上下壳体的拔模角度控制在1.5度，没有倒扣结构需要复杂的抽芯机构，能够有效降低量产阶段的模具成本和生产不良率，装配环节只需要通过螺丝固定、卡扣卡合就能完成整机组装，不需要额外的粘接工序，后续维修拆解也比较方便。
