球头柱塞式定位传感组件结构设计

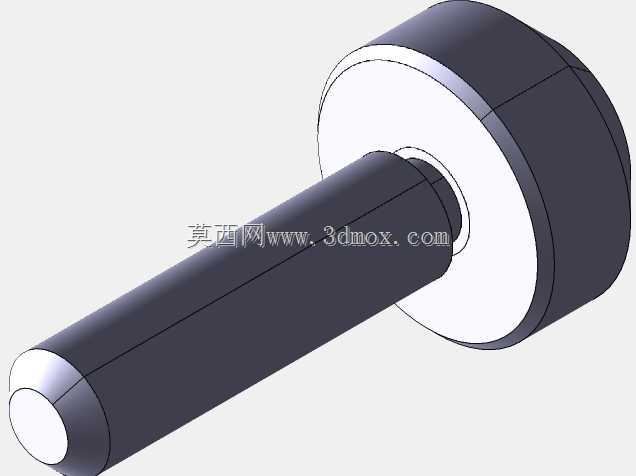

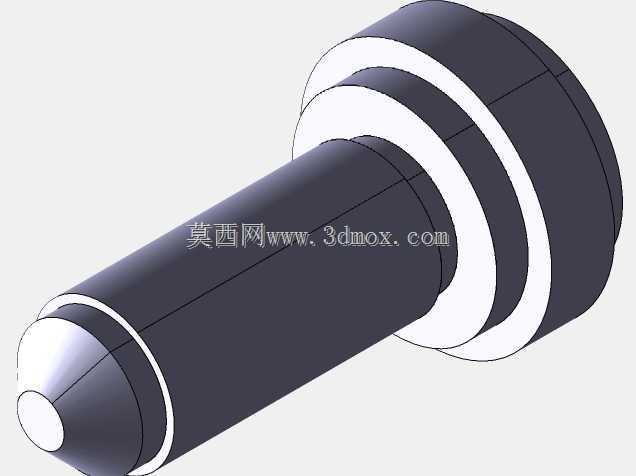

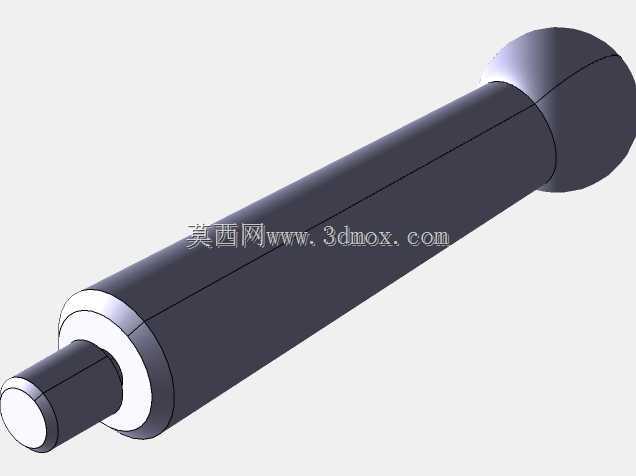

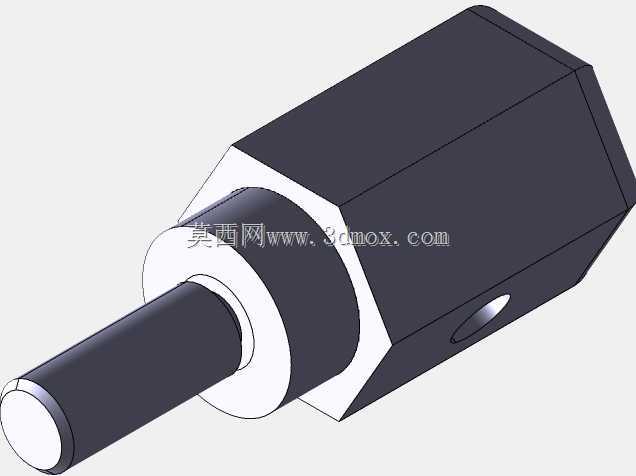

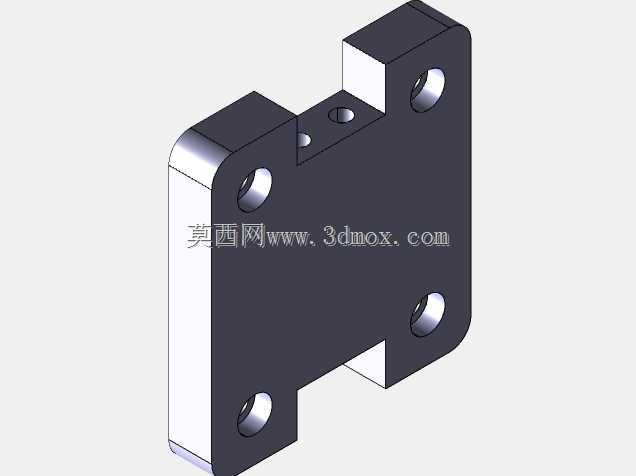

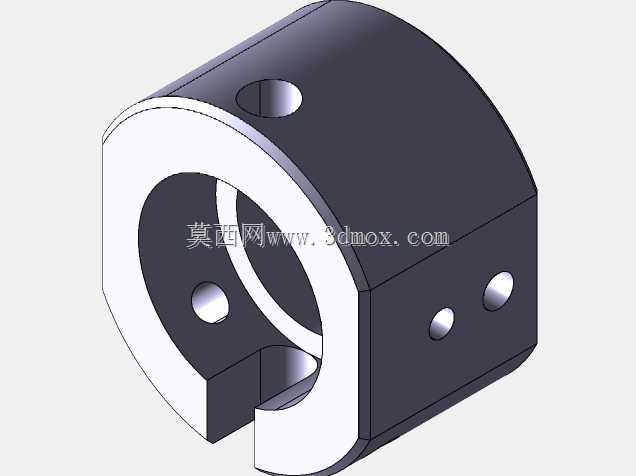

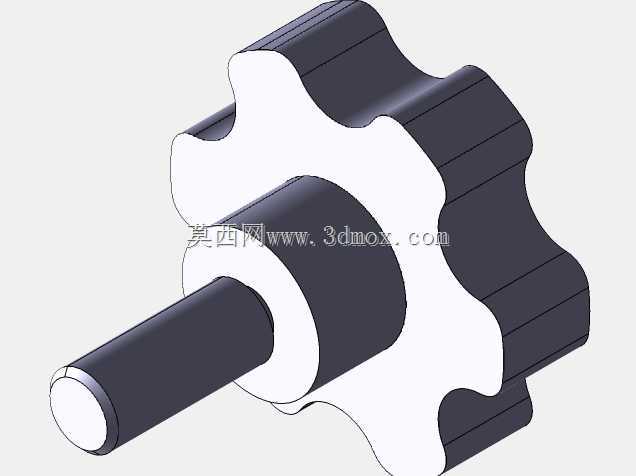

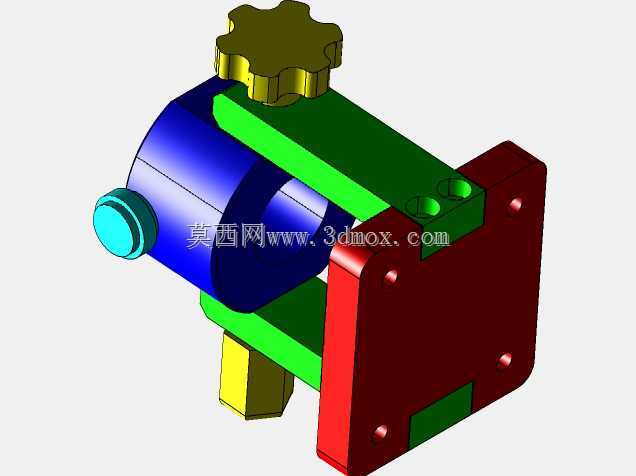

　　做设备结构设计的同行大多碰到过工位定位精度难把控的问题，尤其是多工位转台、快换工装夹具这类需要频繁重复定位的场景，硬限位容易撞损工件，软限位又容易出现位置漂移，这类带球面端头的柱式传感定位组件，就是专门解决这类矛盾的常用零件。从结构上看，这个零件采用长圆柱主体加端部球头的设计，主体段做了两级阶梯轴结构，靠近球头的位置做了轴肩限位，安装时可以直接穿过工装板的预制安装孔，轴肩贴合安装面完成轴向定位，不需要额外做复杂的定位止口，安装孔只需要按照主体轴径做H7公差的通孔即可，安装边界非常友好，哪怕是薄板工装也能通过尾部的锁紧螺母完成固定，不会出现安装歪斜的问题。端部的球头设计是整个零件的核心功能点，球面接触属于点接触自适应结构，当被定位工件的定位孔存在微小的位置偏差时，球头可以顺着孔口的倒角滑入，不会像平端定位销那样出现卡滞、顶偏工件的问题，同时球头内部集成的传感触发结构，可以在球头被压入到设定行程时输出到位信号，既完成了机械硬定位，又同步给控制系统发送位置确认信号，不需要额外加装独立的位置检测开关，能大幅简化工位的结构布局，减少外围传感器的安装空间占用。这类零件常用在自动化装配线的工件到位检测、工装夹具的夹紧确认、精密滑台的硬限位触发场景，比如3C产品的组装工位，工件载具流转到装配位时，这类组件的球头会先卡入载具底部的定位锥坑，完成载具的粗定位，当球头被压下到设定行程时，内置的传感单元输出信号，控制系统确认载具到位后才会启动后续的装配动作，

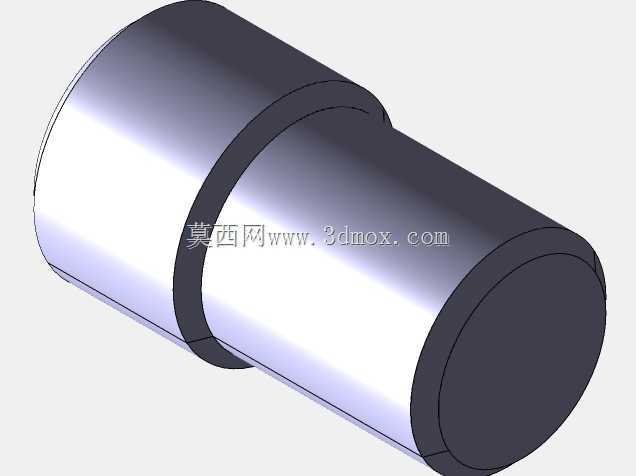

　　能有效避免载具没到位就启动装配导致的工件撞损、装配精度超差问题。设计这类零件的时候，主体圆柱的直线度公差要控制在0.02mm以内，不然长杆穿入安装孔后会出现卡滞，球头的球面粗糙度要达到Ra0.8以下，减少和定位孔反复摩擦的磨损量，延长零件的使用寿命，两级阶梯轴的轴肩端面要和主体轴线保持垂直，垂直度公差控制在0.015mm以内，保证安装后轴肩完全贴合安装面，不会出现倾斜导致的球头位置偏移。尾部的细轴段是用来连接锁紧结构和信号出线的，直径比主体段小30%左右，既可以减轻零件整体重量，又能给锁紧螺母、信号线缆留出足够的安装空间，不会和工装板背面的其他结构产生干涉。在实际选型应用的时候，要根据工位的定位精度要求选择球头的直径，

　　定位精度要求在±0.05mm以内的场景，球头直径建议选10mm以上的规格，配合锥角90度的定位坑使用，能获得更好的导向定位效果，如果是空间受限的紧凑工位，可以选择小直径规格，但要对应提高安装孔的加工精度，避免杆部和安装孔的间隙过大导致定位偏移。另外这类零件的球头伸缩行程一般设计在3-5mm，既可以覆盖工件流转过程中的位置偏差，又不会因为行程过大导致整体结构刚性不足，触发压力一般设置在5-10N，既能保证球头可以顺利卡入定位坑，又不会因为压力过大顶起轻质工件，影响定位稳定性。很多新手设计这类定位结构的时候，容易忽略球头的伸出量设计，伸出量过大容易在工件流转时被剐蹭损坏，伸出量过小又会导致导向行程不足，起不到自适应定位的作用，

　　一般来说球头伸出安装面的高度控制在2-3mm是比较合理的数值，配合孔口1mm的C1倒角，就能覆盖大部分工位的位置偏差场景。还有一点需要注意，这类集成传感功能的定位组件，信号输出线要从尾部轴向引出，不要从侧面出线，不然安装时容易被安装孔边缘割破线缆，尾部出线的结构也方便做密封处理，在有切削液、粉尘的加工工位使用时，可以达到IP65以上的防护等级，不会因为杂物进入内部导致传感信号失灵。从建模角度来说，这个零件的建模逻辑要先做主体回转体，用旋转特征完成主体轴、轴肩、球头、尾部细轴的基础结构，再单独处理球头内部的伸缩腔、触发触点的安装位，不要用多段凸台拼接的方式建模，避免后续做工程图的时候出现过多的分段尺寸，加工人员读图时容易混淆尺寸公差。
